Csivei কারখানার 0.75-2.2kW 3 ফেজ 380V সোলার পাম্প এবং সাধারণ উদ্দেশ্য ইনভার্টার VFD-তে উচ্চ-ভোল্টেজ ডিসি ইনপুট পরিসর রয়েছে। সর্বাধিক DC ইনপুট হল 900 VDC, একটি প্রস্তাবিত ওপেন-সার্কিট ভোল্টেজের পরিসর 550-750 VDC এবং MPPT পরিসর 450-600 VDC। সামঞ্জস্যযোগ্য স্টার্ট-ভোল্টেজ পরিসীমা হল 300-900 VDC। এই মানগুলি প্রস্তাবিত অ্যারে টেবিলে দেখানো প্যানেল স্ট্রিং নির্বাচন করার জন্য ভিত্তি প্রদান করে।
সিরিজটি তিনটি মোটর রেটিং কভার করে: 0.75 কিলোওয়াট, 1.5 কিলোওয়াট এবং 2.2 কিলোওয়াট৷ তাদের রেট করা আউটপুট স্রোত যথাক্রমে 2.1 A, 3.8 A এবং 5.1 A। প্রতিটি মডেল তিন-ফেজ 380 V AC সরবরাহের জন্য ডিজাইন করা হয়েছে এবং সৌর পাম্প মোডে সঠিকভাবে কনফিগার করা ফটোভোলটাইক অ্যারের সাথেও কাজ করতে পারে। অপারেটিং মোডের পছন্দ নির্ধারণ করে যে ড্রাইভটি সৌর পাম্পিং বা সাধারণ-উদ্দেশ্য বৈদ্যুতিন সংকেতের মেরু বদল হিসাবে ব্যবহার করা হবে কিনা।
তালিকাভুক্ত মডিউল বিকল্পগুলির জন্য, প্রস্তাবিত অ্যারে 250 W (37±1 V) রেট করা 18 মডিউলের একটি স্ট্রিং বা 300 W (45±1 V) রেট করা 15 মডিউলের একটি স্ট্রিং ব্যবহার করে। উচ্চতর PV স্ট্রিং ভোল্টেজের অর্থ একটি প্রদত্ত পাওয়ার স্তরের জন্য নিম্ন ডিসি কারেন্ট হতে পারে, যা তারের কারেন্ট এবং দীর্ঘ রানে ভোল্টেজ ড্রপ পরিচালনা করতে সহায়তা করতে পারে। চূড়ান্ত স্ট্রিং ডিজাইনে অবশ্যই প্রকৃত মডিউল বৈদ্যুতিক ডেটা ব্যবহার করতে হবে এবং অ্যারের সর্বাধিক ওপেন-সার্কিট ভোল্টেজকে ড্রাইভের সীমার মধ্যে রাখতে হবে।
তিনটি মডেল 171 × 86 × 138 মিমি এবং আনুমানিক 1 কেজি ওজনের একটি কমপ্যাক্ট চেসিস শেয়ার করে৷ 67.3 × 157.5 মিমি মাউন্টিং ফুটপ্রিন্ট ইনভার্টারটিকে ছোট কন্ট্রোল ক্যাবিনেট বা সরঞ্জামের ঘেরে ফিট করতে সাহায্য করে। এই কমপ্যাক্ট ফর্মটি দরকারী যেখানে একটি ছোট পাম্প বা মেশিনের পরিবর্তনশীল-গতি নিয়ন্ত্রণের প্রয়োজন কিন্তু ইনস্টলেশনের স্থান সীমিত।
P8-00 সেট করে 1, ড্রাইভটি সোলার পাম্প মোডে কাজ করে। MPPT ট্র্যাকিং উপলব্ধ ফটোভোলটাইক শক্তির প্রতিক্রিয়া হিসাবে ক্রিয়াকলাপ সামঞ্জস্য করে, যখন দুর্বল-আলো যুক্তি এবং পাম্প-সম্পর্কিত সুরক্ষা ফাংশনগুলি সৌর অবস্থার পরিবর্তন পরিচালনা করতে সহায়তা করে। সিস্টেমটি নির্দিষ্ট করার সময় অ্যারে স্ট্রিং ভোল্টেজ, মোটর রেটিং এবং পাম্পের প্রয়োজনীয়তাগুলি অবশ্যই পরীক্ষা করা উচিত।
P8-00 0 এ সেট করার সাথে, একই হার্ডওয়্যার একটি সৌর অ্যারে ছাড়াই সামঞ্জস্যপূর্ণ তিন-ফেজ মোটরগুলির জন্য ব্যবহার করা যেতে পারে। SVC বা V/F কন্ট্রোল মোটর-স্পীড রেগুলেশন সমর্থন করে, যখন বিল্ট-ইন PID এবং RS485 Modbus RTU উপযুক্ত চাপ, প্রবাহ বা প্রক্রিয়া-নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য উপলব্ধ। CSIVEI শিপমেন্টের আগে অনুরোধকৃত অপারেটিং মোড কনফিগার করতে পারে; একটি পরবর্তী মোড পরিবর্তন প্রাসঙ্গিক পরামিতিগুলির মাধ্যমে করা হয় এবং পণ্য ম্যানুয়াল অনুসরণ করা উচিত।
| আইটেম | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| প্রযোজ্য মোটর | 0.75 kW/1 HP | 1.5 কিলোওয়াট / 2 এইচপি | 2.2 kW/3 HP |
| নামমাত্র ক্ষমতা | 1.5 কেভিএ | 3 কেভিএ | 4 কেভিএ |
| ইনপুট বর্তমান | 3.4 ক | 5 ক | 5.8 ক |
| আউটপুট বর্তমান | 2.1 ক | 3.8 ক | 5.1 ক |
| এসি ইনপুট ভোল্টেজ | AC 3 PH 380 V (-15%) থেকে 440 V (+10%) | ||
| সর্বোচ্চ ডিসি ইনপুট ভোল্টেজ | 900 ভিডিসি | ||
| প্রস্তাবিত Voc পরিসীমা | 550 থেকে 750 ভিডিসি | ||
| প্রস্তাবিত MPPT পরিসীমা | 450 থেকে 600 ভিডিসি | ||
| ভোল্টেজ পরিসীমা শুরু করুন | 300 থেকে 900 ভিডিসি, প্যারামিটার সামঞ্জস্যযোগ্য | ||
| রেট আউটপুট ভোল্টেজ | 3 PH 380 V AC | ||
| নয়েজ লেভেল | সর্বাধিক 50 dBA |
| মডেল | 37±1 V মডিউল, 250 W±5 Wp | 45±1 V মডিউল, 300 W±5 Wp | ||
| স্ট্রিং প্রতি মডিউল | স্ট্রিংস | স্ট্রিং প্রতি মডিউল | স্ট্রিংস | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| আইটেম | স্পেসিফিকেশন |
| রেটেড ফ্রিকোয়েন্সি | 50/60 Hz |
| ইনপুট ফ্রিকোয়েন্সি পরিসীমা | ±5% (47.5 থেকে 63 Hz) |
| আউটপুট ভোল্টেজ | ভোল্টেজ ইনপুট করতে 0 |
| আউটপুট ফ্রিকোয়েন্সি | 0.1 থেকে 500 Hz |
| সর্বাধিক ফ্রিকোয়েন্সি | 0 থেকে 500 Hz (SVC এবং V/F নিয়ন্ত্রণ) |
| ক্যারিয়ার ফ্রিকোয়েন্সি | 0.8 kHz থেকে 8 kHz, লোড করার জন্য স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা হয়েছে (16 kHz পর্যন্ত সমর্থিত) |
| ফ্রিকোয়েন্সি রেজোলিউশন | ডিজিটাল সেটিং 0.01 Hz; সর্বোচ্চ ফ্রিকোয়েন্সির 0.025% অ্যানালগ সেটিং |
| কন্ট্রোল মোড | সেন্সরহীন ভেক্টর নিয়ন্ত্রণ (SVC); V/F নিয়ন্ত্রণ |
| টর্ক শুরু হচ্ছে | 0.5 Hz / 150% (SVC) |
| গতি পরিসীমা | 1:100 (SVC) |
| গতি স্থিতিশীলতা নির্ভুলতা | ±0.5% (SVC) |
| ওভারলোড ক্ষমতা | 60 সেকেন্ডের জন্য 150% রেট করা বর্তমান; 12 সেকেন্ডের জন্য 170%; 1.5 সেকেন্ডের জন্য 190% |
| টর্ক বুস্ট | স্বয়ংক্রিয় ঘূর্ণন সঁচারক বল বুস্ট; ম্যানুয়াল বুস্ট 0.1% থেকে 30.0% |
| V/F বক্ররেখা | রৈখিক, বহু-বিন্দু, এবং বর্গক্ষেত্র বক্ররেখা (1.2 / 1.4 / 1.6 / 1.8 / 2.0 শক্তি) |
| V/F বিচ্ছেদ | সম্পূর্ণ বিচ্ছেদ, অর্ধেক বিচ্ছেদ |
| ত্বরণ/ক্ষতি | রৈখিক বা S-বক্ররেখা, 0.0 থেকে 6500.0 s |
| ডিসি ব্রেকিং | স্টার্ট ফ্রিকোয়েন্সি 0.00 Hz থেকে সর্বোচ্চ ফ্রিকোয়েন্সি; সময় 0.0 থেকে 36.0 সেকেন্ড; বর্তমান 0.0% থেকে 100.0% |
| JOG নিয়ন্ত্রণ | JOG ফ্রিকোয়েন্সি 0.00 Hz থেকে সর্বোচ্চ ফ্রিকোয়েন্সি (ডিফল্ট 5 Hz); accel/decel 0.0 থেকে 6500.0 s |
| অন্তর্নির্মিত PID | হ্যাঁ, চাপ, প্রবাহ বা তাপমাত্রার জন্য বাহ্যিক নিয়ামক ছাড়াই বন্ধ লুপ |
| এভিআর | গ্রিড ভোল্টেজ ওঠানামা করলে আউটপুট ভোল্টেজ স্থিতিশীল থাকে |

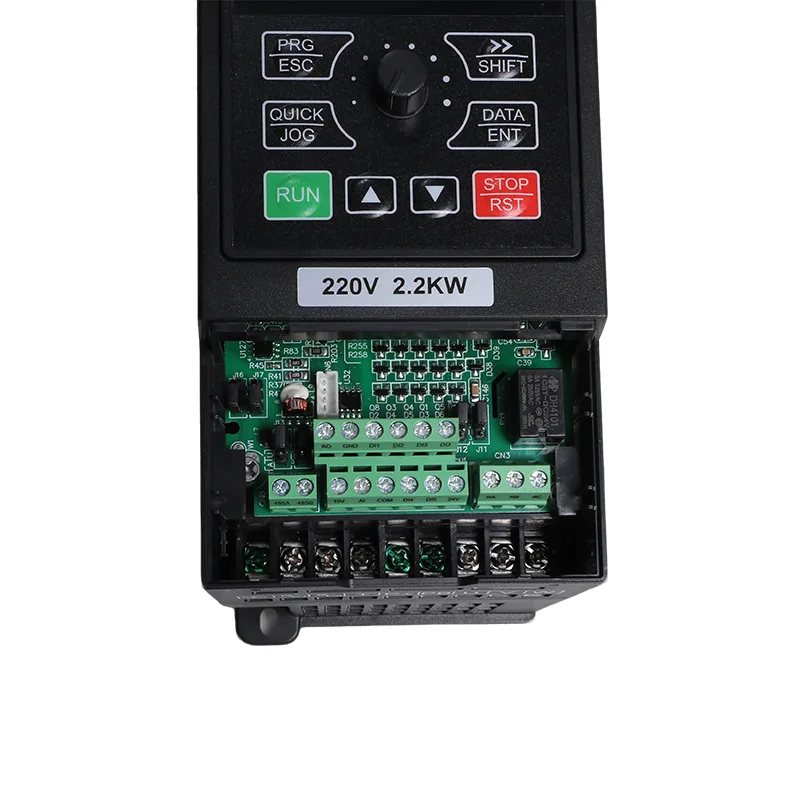

| ইনপুট টার্মিনাল | 5 ডিজিটাল ইনপুট, DI5 50 kHz পর্যন্ত উচ্চ-গতির পালস সমর্থন করে; 1 এনালগ ইনপুট 0-10 V বা 0-20 mA; 1 কীপ্যাড পটেনটিওমিটার ইনপুট |
| আউটপুট টার্মিনাল | 1 উচ্চ-গতির পালস আউটপুট 50 kHz পর্যন্ত; 1 রিলে আউটপুট; 1 এনালগ আউটপুট 0-20 mA বা 0-10 V |
| যোগাযোগ | RS485, Modbus RTU |
| সুরক্ষা | পাওয়ার-অন, আউটপুট ফেজ লস, ওভার-কারেন্ট, ওভার-ভোল্টেজ, আন্ডার-ভোল্টেজ, অতিরিক্ত-তাপমাত্রা, ওভারলোড, আন্ডারলোড, দুর্বল আলোতে মোটর শর্ট-সার্কিট সনাক্তকরণ |
| অপারেটিং তাপমাত্রা | -10°C থেকে 50°C; ডিরেট 1% প্রতি 1°C 40°C এর উপরে |
| স্টোরেজ তাপমাত্রা | -20°C থেকে 60°C |
| আর্দ্রতা | 95% RH এর নিচে, কোন ঘনীভবন নেই |
| উচ্চতা | 1000 মিটার নীচে; 1000 থেকে 3000 মিটার প্রতি 100 মিটারে 1% হ্রাস করুন |
| কম্পন | নিচে 5.9 m/s² (0.6 গ্রাম) |
| ঘের | IP20, প্রাচীর মাউন্ট বা ক্যাবিনেট, উল্লম্ব ইনস্টলেশন |
| বিতরণ ব্যবস্থা | টিএন, টিটি |
| ইএমসি / নিরাপত্তা | IEC 61800-3 (C3); আইইসি 61800-5-1 |
এই পাওয়ার রেঞ্জটি ছোট তিন-ফেজ পাম্প এবং মোটর-চালিত সরঞ্জামগুলির জন্য যেখানে সামঞ্জস্যযোগ্য গতি, সোলার অপারেশন বা উভয়ই দরকারী।
পাম্প সিস্টেমের জন্য, সামঞ্জস্যযোগ্য ত্বরণ এবং হ্রাস যে হারে প্রবাহ তৈরি এবং হ্রাস পায় তা পরিচালনা করতে সহায়তা করতে পারে। সঠিক র্যাম্প সেটিংস পাম্প, পাইপওয়ার্ক এবং জলবাহী অবস্থার উপর নির্ভর করে; শুধুমাত্র মোটর শক্তি থেকে অনুমান না করে কমিশনিংয়ের সময় তাদের নির্বাচন করা উচিত।
প্রস্তাবিত অ্যারে কনফিগারেশন 250 W-এ 18 মডিউল বা 300 W-এ 15 মডিউল এক স্ট্রিং-এ ব্যবহার করে। বৈদ্যুতিন সংকেতের মেরু বদল 900 VDC পর্যন্ত সমর্থন করে, একটি প্রস্তাবিত Voc রেঞ্জ 550-750 VDC এবং MPPT রেঞ্জ 450-600 VDC। স্ট্রিং নিশ্চিত করার আগে সাইটের তাপমাত্রার অবস্থার অধীনে মডিউলটির প্রকৃত ওপেন-সার্কিট ভোল্টেজ পরীক্ষা করুন।
সৌর পাম্প মোডের জন্য P8-00 1 বা সাধারণ-উদ্দেশ্য মোডের জন্য 0 সেট করুন। একই প্ল্যাটফর্ম এমপিপিটি-ভিত্তিক সোলার পাম্পিংকে SVC/V/F মোটর কন্ট্রোলের সাথে একত্রিত করে, বিল্ট-ইন PID এবং Modbus RTU, এটি উপযুক্ত পাম্প বা লাইট-মেশিনারী অ্যাপ্লিকেশন পরিবেশন করার অনুমতি দেয়।
P8-10 থেকে P8-14 কনফিগার দুর্বল-আলো স্টপ এবং রিস্টার্ট আচরণ। ইনস্টলেশনের জন্য সঠিকভাবে তারযুক্ত এবং কনফিগার করা হলে আন্ডারলোড সুরক্ষা এবং জল-স্তরের ইনপুটগুলি পাম্প সুরক্ষাকে সমর্থন করতে পারে।
171 × 86 × 138 মিমি চ্যাসিসের ওজন প্রায় 1 কেজি। অন্তর্নির্মিত পিআইডি, পাঁচটি ডিজিটাল ইনপুট, অ্যানালগ I/O এবং RS485 Modbus RTU সমর্থিত ক্লোজড-লুপ অ্যাপ্লিকেশনগুলির জন্য একটি পৃথক পিআইডি কন্ট্রোলারের প্রয়োজন ছাড়াই স্থানীয় নিয়ন্ত্রণ এবং একীকরণ বিকল্প সরবরাহ করে।
একটি একক স্ট্রিং-এ 250 W (37 V টাইপ) এর 18টি মডিউল বা 300 W (45 V টাইপ) এর 15টি মডিউল। উভয়ই প্রস্তাবিত 550 থেকে 750 VDC ওপেন-সার্কিট রেঞ্জের মধ্যে অ্যারে অবতরণ করে। 900 ভিডিসি অতিক্রম করবেন না, যা সর্বোচ্চ রেট দেওয়া হয়।
হ্যাঁ, এটি সাধারণ অফ-গ্রিড সেটআপ। ডিসি টার্মিনালগুলিতে অ্যারে এবং পাম্পকে U, V এবং W-তে তারের করুন, সৌর সরবরাহের জন্য P8-15 থেকে 1 সেট করুন এবং যখনই অ্যারে যথেষ্ট ভোল্টেজ সরবরাহ করে তখনই ড্রাইভ চলে।
না। নিয়ন্ত্রণ হল সেন্সরহীন ভেক্টর বা V/F, উভয়ই প্রতিক্রিয়া ছাড়াই। MPPT, ড্রাই-রান সুরক্ষা, আন্ডারলোড সুরক্ষা এবং ধ্রুব চাপের জন্য ঐচ্ছিক PID ইতিমধ্যেই ড্রাইভে রয়েছে।
P8-09 অপারেটিং ফ্রিকোয়েন্সির নিম্ন সীমা সেট করে, ডিফল্টরূপে 10.00 Hz। P8-10-এ দুর্বল-আলো থ্রেশহোল্ডের সাথে, এটিই জল সরানোর জন্য একটি পাম্পকে খুব ধীরে ঘোরানো থেকে ড্রাইভকে থামায়।
Modbus RTU সহ RS485 এর বেশি, হ্যাঁ। অপারেটিং ফ্রিকোয়েন্সি, বাস ভোল্টেজ, আউটপুট কারেন্ট, আউটপুট পাওয়ার, DI এবং DO স্ট্যাটাস এবং বর্তমান সাপ্লাই মোড সবই U0 মনিটরিং গ্রুপ থেকে পাঠযোগ্য, U0-49 এ সাপ্লাই মোড গ্রিড বা সোলার দেখাচ্ছে।
হ্যাঁ। এই আকারের জাহাজের একটি বড় অংশ সাধারণ-উদ্দেশ্য মোডে, ড্রাইভিং গ্রিনহাউস ফ্যান, ওয়ার্কশপ পাম্প, কুল্যান্ট সঞ্চালন এবং 380 V সরবরাহে ছোট কম্প্রেসারগুলি সাইটে কোথাও কোনও অ্যারে ছাড়াই। একই হার্ডওয়্যার, একই প্যারামিটার, ভিন্ন মোড। আপনি অর্ডার করার সময় কোনটি চান তা আমাদের বলুন। সৌর পাম্প মোডে কেনা একটি ইউনিট P8-00-এ 0 সেট করে সুইচ করা হয়।
আমাদের মডেল মিশ্রণ এবং পরিমাণ বলুন এবং আমরা মূল্য সহ লিখিতভাবে একটি জাহাজের তারিখ উদ্ধৃত করি। স্ট্যান্ডার্ড রেটিং এবং OEM-ব্র্যান্ডেড ইউনিট একই সময়সূচীতে পাঠানো হয় না, কারণ কেস প্রিন্টিং এবং লেবেলগুলি আপনার আর্টওয়ার্কে তৈরি করা হয়, তাই অর্ডার দেওয়ার আগে এটি সিদ্ধান্ত নেওয়া উচিত।
