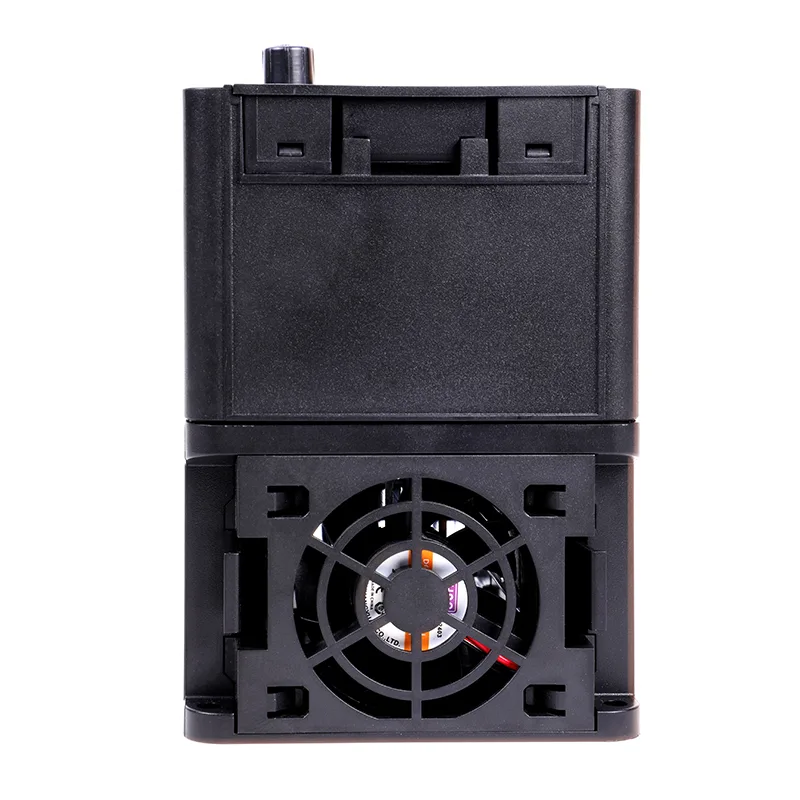

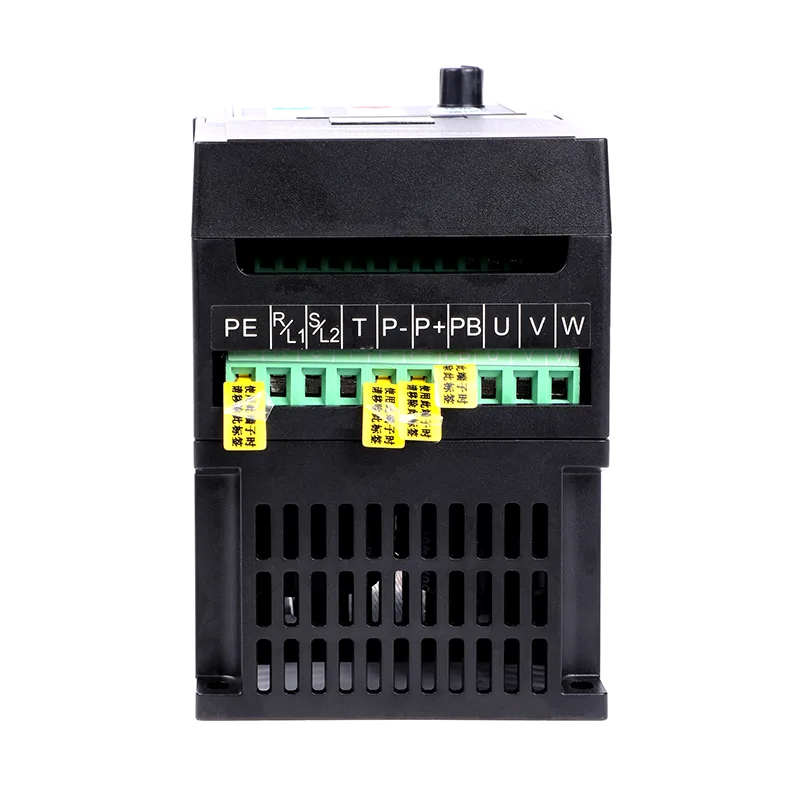

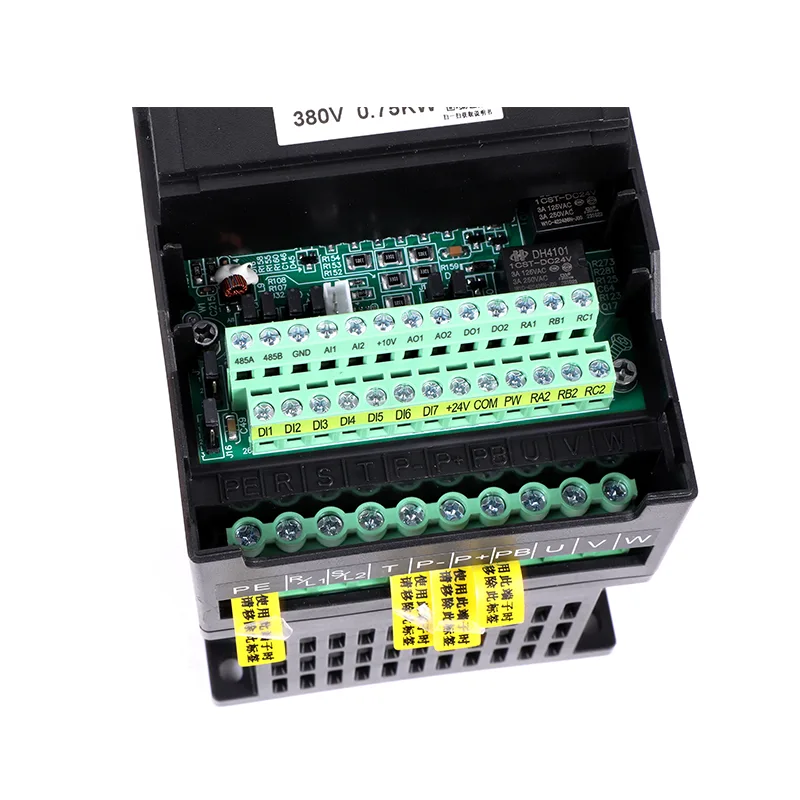

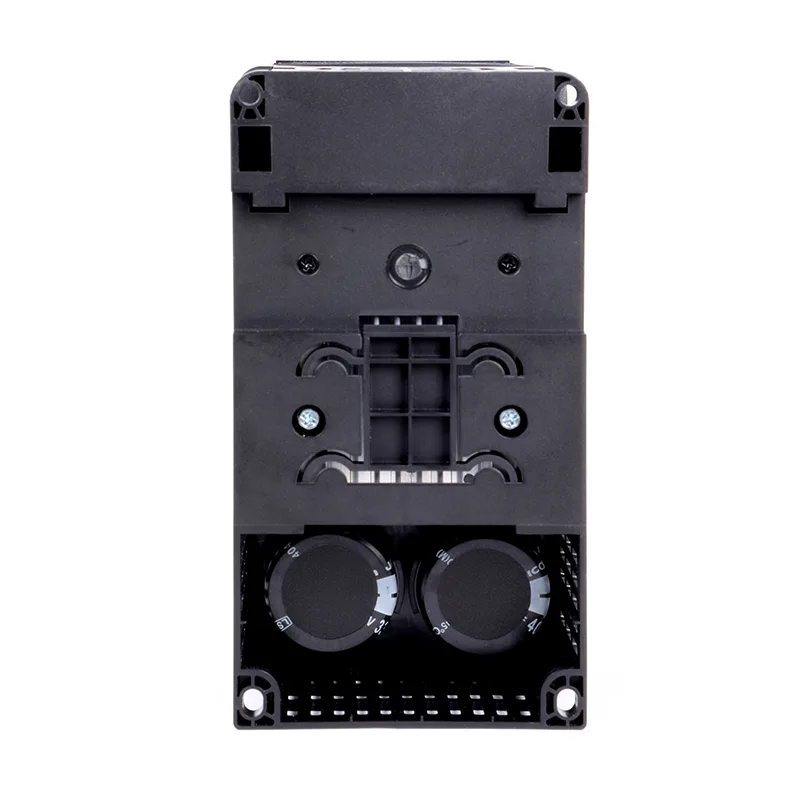

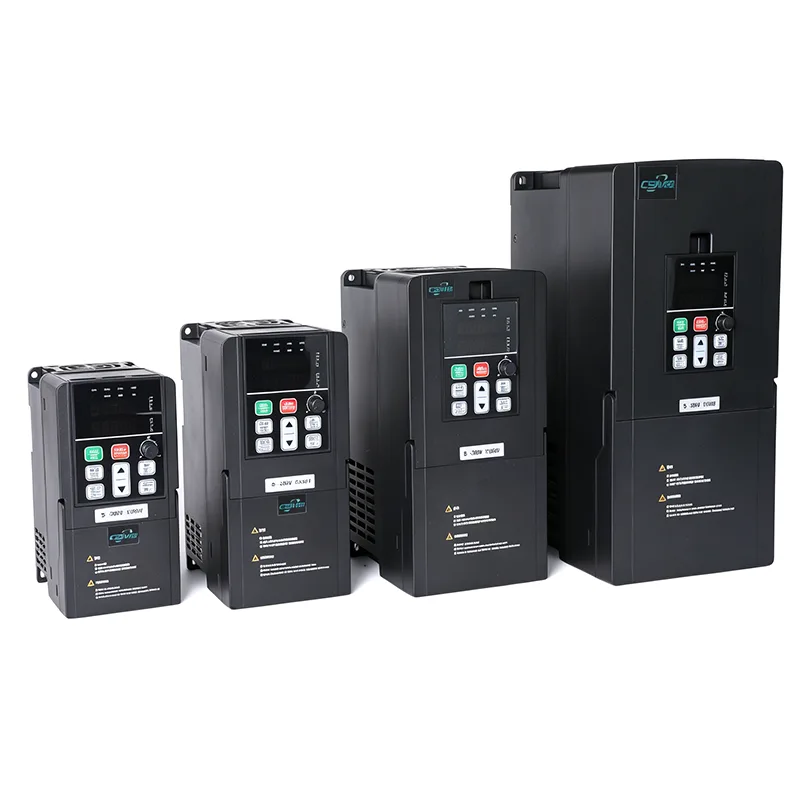

30HP 22kw VFD 3 ফেজ ভেরিয়েবল স্পিড ড্রাইভ

CSIVEI 30HP 22kw VFD 3 ফেজ ভেরিয়েবল স্পিড ড্রাইভ তিন-ফেজ মোটর নিয়ন্ত্রণের জন্য একটি বহুমুখী এন্ট্রি-লেভেল ড্রাইভ। ছোট শিল্প সরঞ্জাম, কর্মশালার যন্ত্রপাতি এবং হালকা অটোমেশন কাজের জন্য ডিজাইন করা হয়েছে, এটি একটি কমপ্যাক্ট পদচিহ্নে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে। V/F এবং সেন্সরহীন ভেক্টর কন্ট্রোল মোড, বিল্ট-ইন পিআইডি কন্ট্রোলার এবং এক্সটার্নাল কীপ্যাড বা রিমোট অপারেশনের জন্য সমর্থন উভয় বৈশিষ্ট্যযুক্ত। পাশে-বাই-পাশে মাউন্ট করার ক্ষমতা সহ IP20 ঘেরটি দক্ষ প্যানেল ইনস্টলেশনের অনুমতি দেয়। সহজ প্যারামিটার কনফিগারেশন এবং শ্রমসাধ্য নির্মাণের সাথে, CSIVEI 115-132kw 3 ফেজ 380V VFD মৌলিক মোটর গতি নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য একটি শক্ত ভিত্তি প্রদান করে।

মূল পরামিতি এবং স্পেসিফিকেশন

সাধারণ অ্যাপ্লিকেশন

CSIVEI 30HP 22kw VFD 3 ফেজ ভেরিয়েবল স্পিড ড্রাইভ অতি-ভারী শিল্প অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যার জন্য চরম নির্ভরযোগ্যতা প্রয়োজন:

●  খনি এবং খনিজ পদার্থ – গ্রাইন্ডিং মিল, ক্রাশার, স্লারি পাম্প

●  জল এবং বর্জ্য জল – বড় লিফ্ট স্টেশন, এয়ারেশন ব্লোয়ার, বর্জ্য পাম্প

●  তেল এবং গ্যাস – পাইপলাইন পাম্প, অপরিশোধিত তেল স্থানান্তর, গ্যাস সংকোচন

●  মেরিন – প্রপালশন থ্রাস্টার, বো থ্রাস্টার, ডেক মেশিনারি

●  বড় ফ্যান – টানেল ভেন্টিলেশন, উইন্ড টানেল ফ্যান, ব্লাস্ট ফার্নেস ব্লোয়ার

এর শক্তিশালী নির্মাণ এবং সক্রিয় ফ্রন্ট-এন্ড বিকল্পগুলি গ্রিড কোড এবং সুরেলা মানগুলির সাথে সম্মতি নিশ্চিত করে।

ব্যবহারকারী-বান্ধব অপারেশন এবং সহজ সেটআপ

CSIVEI VFD সিরিজটি প্রকৌশলী ও রক্ষণাবেক্ষণ কর্মীদের জন্য ব্যবহার সহজ, ইনস্টলেশনের সময় কমানো এবং দৈনিক অপারেশন সহজতর করার অগ্রাধিকার দেয়।

স্বজ্ঞাত কীপ্যাড - LED/LCD কীপ্যাড পরিষ্কার প্যারামিটার প্রদর্শন এবং দ্রুত নেভিগেশন প্রদান করে। প্যারামিটার গ্রুপগুলি যৌক্তিকভাবে সংগঠিত, এবং বহু-ভাষা সমর্থন বিশ্বব্যাপী ব্যবহারকারীদের জন্য অ্যাক্সেসযোগ্যতা নিশ্চিত করে।

কুইক স্টার্ট উইজার্ড - ধাপে ধাপে সেটআপ ব্যবহারকারীদের কয়েক মিনিটের মধ্যে মৌলিক প্যারামিটার কনফিগারেশনের মাধ্যমে গাইড করে। প্রি-কনফিগার করা অ্যাপ্লিকেশন ম্যাক্রো (ফ্যান/পাম্প, কনভেয়র, কনস্ট্যান্ট টর্ক) সাধারণ অ্যাপ্লিকেশনগুলির জন্য এক-টাচ সেটআপের অনুমতি দেয়।

প্যারামিটার কপি ফাংশন - একটি ড্রাইভ থেকে কীপ্যাডে পরামিতি আপলোড করুন এবং একাধিক ড্রাইভে ডাউনলোড করুন, মাল্টি-ড্রাইভ সিস্টেমের জন্য সেটআপের সময় উল্লেখযোগ্যভাবে হ্রাস করে এবং সামঞ্জস্যপূর্ণ কনফিগারেশন নিশ্চিত করে।

অপসারণযোগ্য কীপ্যাড - একটি এক্সটেনশন কেবল ব্যবহার করে কীপ্যাডটি দূরবর্তীভাবে মাউন্ট করা যেতে পারে, যা নিয়ন্ত্রণ প্যানেলের দরজা বা দূরবর্তী অবস্থান থেকে সুবিধাজনক অপারেশন সক্ষম করে।

কমপ্যাক্ট ডিজাইন - স্পেস-সেভিং ফুটপ্রিন্ট পাশাপাশি মাউন্ট করার অনুমতি দেয়, প্যানেলের ঘনত্ব সর্বাধিক করে এবং ক্যাবিনেটের আকারের প্রয়োজনীয়তা হ্রাস করে।

FAQs

আমি কীভাবে আমার মোটরের জন্য সঠিক 30HP 22kw VFD 3 ফেজ ভেরিয়েবল স্পিড ড্রাইভ বেছে নেব?

বিবেচনা করার জন্য কয়েকটি বিষয়:

মোটর পাওয়ার—ভিএফডি মোটর রেটিং-এর চেয়ে মেলে বা কিছুটা বড় হওয়া উচিত।

ইনপুট ভোল্টেজ—একক-ফেজ 230V বা তিন-ফেজ 400V, নিশ্চিত করুন যে এটি আপনার সরবরাহের সাথে মেলে।

লোডের ধরন — কনভেয়র বা এক্সট্রুডারগুলির মতো ধ্রুবক টর্ক লোডের জন্য সাধারণত 100-120% মোটর শক্তিতে VFD আকারের প্রয়োজন হয়। ফ্যান এবং পাম্পের মতো পরিবর্তনশীল টর্ক লোডগুলি প্রায়শই মোটর পাওয়ারের সাথে মিলে যায় এমন একটি VFD ব্যবহার করতে পারে, এছাড়াও আপনি শক্তি সঞ্চয় পান।

পরিবেশ — ধুলোবালি, আর্দ্র বা বাইরের অবস্থানগুলির জন্য, একটি উচ্চ IP রেটিং (IP40, IP54, IP66) বা ড্রাইভটিকে একটি সুরক্ষিত ঘেরে রাখুন৷

যোগাযোগ—যদি আপনাকে PLC বা SCADA-এর সাথে কথা বলতে হয়, তাহলে পরীক্ষা করুন যে ড্রাইভটি আপনার প্রোটোকল সমর্থন করে (Modbus RTU মানক; Profibus, Ethernet/IP, ইত্যাদি ঐচ্ছিক)।

আপনি যদি দ্বিতীয় মতামত চান তবে CSIVEI এর একটি সাইজিং টুল এবং প্রযুক্তি সহায়তাও রয়েছে৷

আমি কীভাবে সাধারণ ত্রুটিগুলি সমাধান করব?

দ্রুত নির্ণয়ের জন্য ড্রাইভটি কীপ্যাডে ফল্ট কোড দেখায়:

●  OC (ওভার-কারেন্ট) – শর্টস, মোটর ওয়াইন্ডিং সমস্যা বা এক্সেল টাইম খুব কম পরীক্ষা করুন

●  OV (ওভার-ভোল্টেজ) – ব্রেকিং রেসিস্টর চেক করুন (যদি ব্যবহার করা হয়) বা ডিসেল টাইম খুব কম

● UV (আন্ডার-ভোল্টেজ) – ইনপুট পাওয়ার এবং তারের পরীক্ষা করুন

●  OH (অতিরিক্ত তাপমাত্রা) – কুলিং ফ্যান, পরিবেষ্টিত তাপমাত্রা এবং মাউন্টিং ক্লিয়ারেন্স পরীক্ষা করুন

●  OL (ওভারলোড) – মোটর লোড পরীক্ষা করুন, এক্সেলের সময় বাড়ান বা ড্রাইভের সাইজ বাড়ানোর কথা বিবেচনা করুন

●  ম্যানুয়ালে বিস্তারিত ধাপ সহ একটি সম্পূর্ণ ত্রুটি কোড টেবিল রয়েছে। যদি কিছু এখনও বন্ধ থাকে, CSIVEI প্রযুক্তি সহায়তা সাহায্য করতে পারে।

একটি VFD-এর সাধারণ জীবনকাল কী এবং আমি কীভাবে এটি বজায় রাখব?

সঠিক ইনস্টলেশন এবং শর্তাবলী সহ, একটি VFD 10-15 বছর স্থায়ী হতে পারে। মূল রক্ষণাবেক্ষণ: ঘেরটি পরিষ্কার রাখুন- ধুলো জমা ঠান্ডা করার দক্ষতাকে মেরে ফেলে; কুলিং ফ্যান পরীক্ষা করুন (সাধারণত 3-7 বছর ধরে; গোলমাল বা ব্যর্থ হলে প্রতিস্থাপন করুন); ডিসি বাস ক্যাপাসিটারগুলি পরিদর্শন করুন - সময় এবং তাপমাত্রার সাথে তাদের বয়স হয় - যদি ড্রাইভটি দুই বছরের বেশি সময় ধরে সংরক্ষণ করা হয়, পাওয়ার আপ করার আগে ক্যাপগুলি সংস্কার করুন; পরিবেষ্টিত তাপমাত্রা নিরীক্ষণ; মাঝে মাঝে কীপ্যাড বা বাহ্যিক স্টোরেজে প্যারামিটার ব্যাক আপ করুন। প্রতি 6-12 মাসে একটি দ্রুত পরিদর্শন বিস্ময় এড়াতে সাহায্য করে।

আমি কিভাবে প্রথমবারের জন্য ড্রাইভ সেট আপ করব?

CSIVEI ড্রাইভের একটি কুইক স্টার্ট উইজার্ড রয়েছে যা আপনাকে কয়েক মিনিটের মধ্যে প্রয়োজনীয় বিষয়গুলির মাধ্যমে নিয়ে যায়:

মোটর নেমপ্লেট ডেটা লিখুন (পাওয়ার, ভোল্টেজ, কারেন্ট, ফ্রিকোয়েন্সি, RPM), একটি অ্যাপ্লিকেশন ম্যাক্রো (ফ্যান/পাম্প, কনভেয়র, কনস্ট্যান্ট টর্ক) বাছাই করুন, অ্যাকসেল এবং ডিসেল সময় সেট করুন, ফ্রিকোয়েন্সি উত্স (কিপ্যাড, অ্যানালগ ইনপুট, যোগাযোগ) চয়ন করুন এবং মোটর নিয়ন্ত্রণ অপ্টিমাইজ করতে অটো-টিউনিং চালান৷ ম্যানুয়ালটিতে সমস্ত বিবরণ রয়েছে এবং কীপ্যাডটি অপসারণযোগ্য তাই প্রয়োজনে আপনি এটিকে দূরবর্তীভাবে পরিচালনা করতে পারেন।

আমি কি তিন-ফেজ মোটর সহ একটি একক-ফেজ ইনপুট VFD ব্যবহার করতে পারি?

হ্যাঁ। CSIVEI-এর একক-ফেজ 230V ড্রাইভগুলি মোটরটিতে একক-ফেজ ইনপুট এবং আউটপুট তিন-ফেজ শক্তি নেয়। এটি একটি সাধারণ সেটআপ যখন শুধুমাত্র একক-ফেজ পাওয়ার উপলব্ধ থাকে তবে আপনি একটি তিন-ফেজ মোটরের দক্ষতা এবং নির্ভরযোগ্যতা চান৷ শুধু নিশ্চিত করুন যে মোটরের ভোল্টেজ ড্রাইভের আউটপুট-230V থ্রি-ফেজের সাথে মেলে।

গ্রাহকের ক্ষেত্রে: কৃষি সেচ পাম্পিং

একটি বৃহৎ কৃষি সমবায় বিভিন্ন ফসল অঞ্চলে পরিবেশন করার জন্য একাধিক সেচ পাম্প পরিচালনা করে। ম্যানুয়াল ভালভ সামঞ্জস্য এবং স্থির গতির পাম্পের ফলে অদক্ষ জল সরবরাহ এবং উচ্চ শক্তি খরচ হয়।

সমাধান: CSIVEI 30HP 22kw VFD 3 ফেজ ভেরিয়েবল স্পিড ড্রাইভ দুটি প্রধান পাম্পে ইনস্টল করা হয়েছিল, একটি কেন্দ্রীয় নিয়ন্ত্রক জোনের চাহিদার উপর ভিত্তি করে পাম্প সিকোয়েন্সিং পরিচালনা করে। ড্রাইভের অন্তর্নির্মিত পিআইডি বিতরণ নেটওয়ার্কে ধ্রুবক চাপ বজায় রাখে।

ফলাফল:

●  বিভিন্ন সেচ পদ্ধতির জন্য জলের চাপ অপ্টিমাইজ করা হয়েছে (ড্রিপ বনাম স্প্রিঙ্কলার)

● ক্রমবর্ধমান মরসুমে শক্তি খরচ 28% কমে গেছে

●  জলের হাতুড়ি এবং পাইপের চাপ কমানো, পরিকাঠামোর আয়ু বাড়ানো

●  রিমোট মনিটরিং মোবাইল ডিভাইসের মাধ্যমে রিয়েল-টাইম সমন্বয় সক্ষম করে

●  সমবায়টি সমস্ত নতুন পাম্প ইনস্টলেশনের জন্য CSIVEI ড্রাইভে মানসম্মত হয়েছে।
