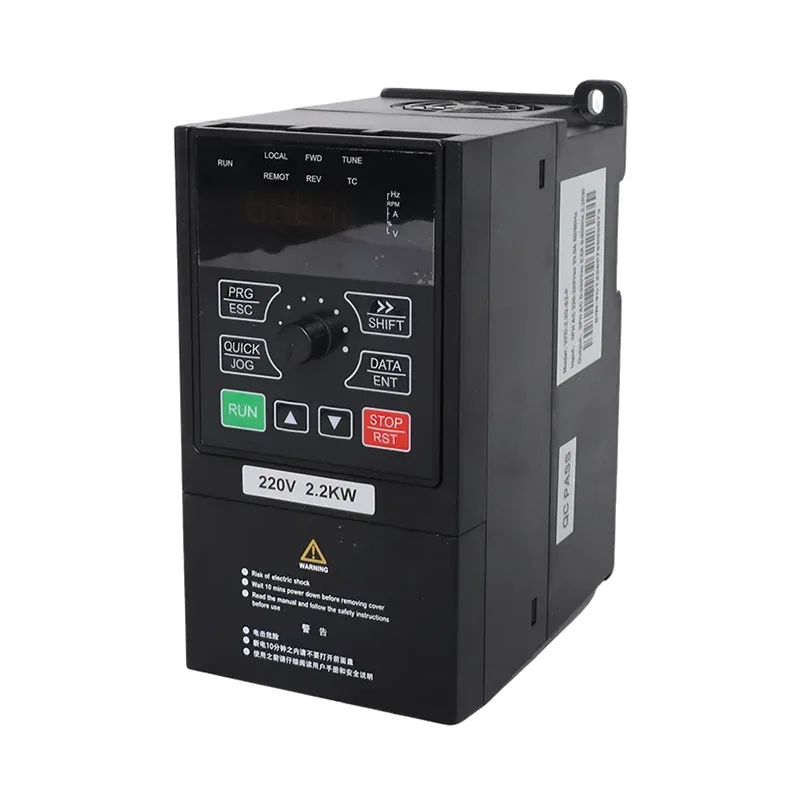

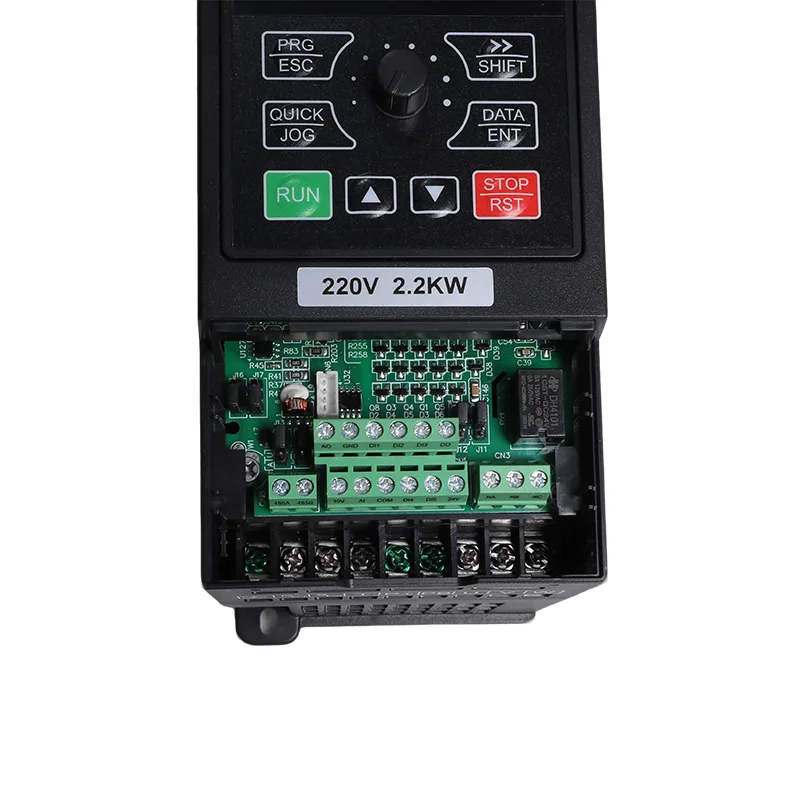

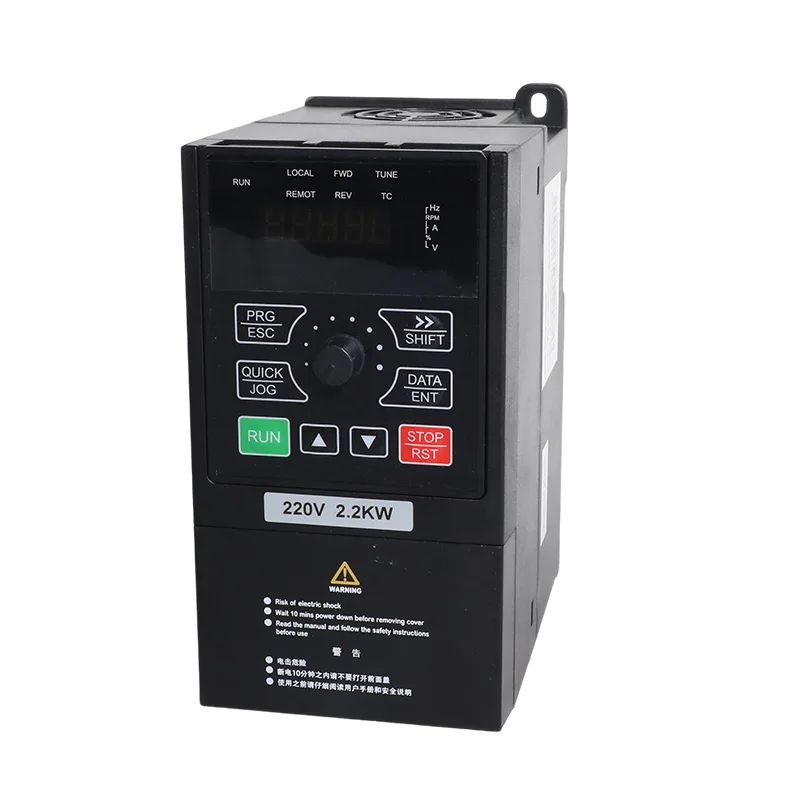

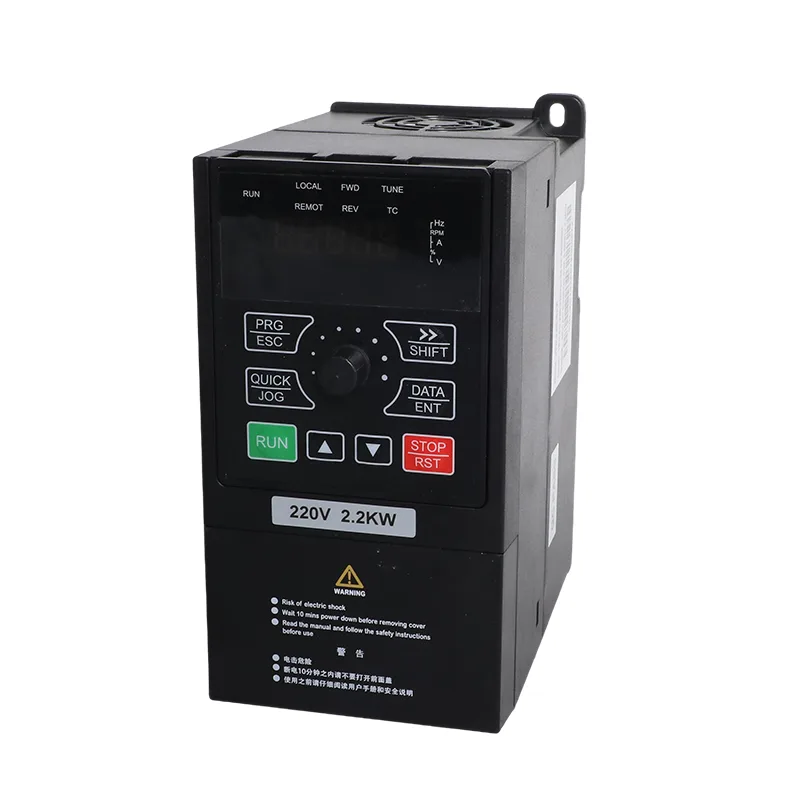

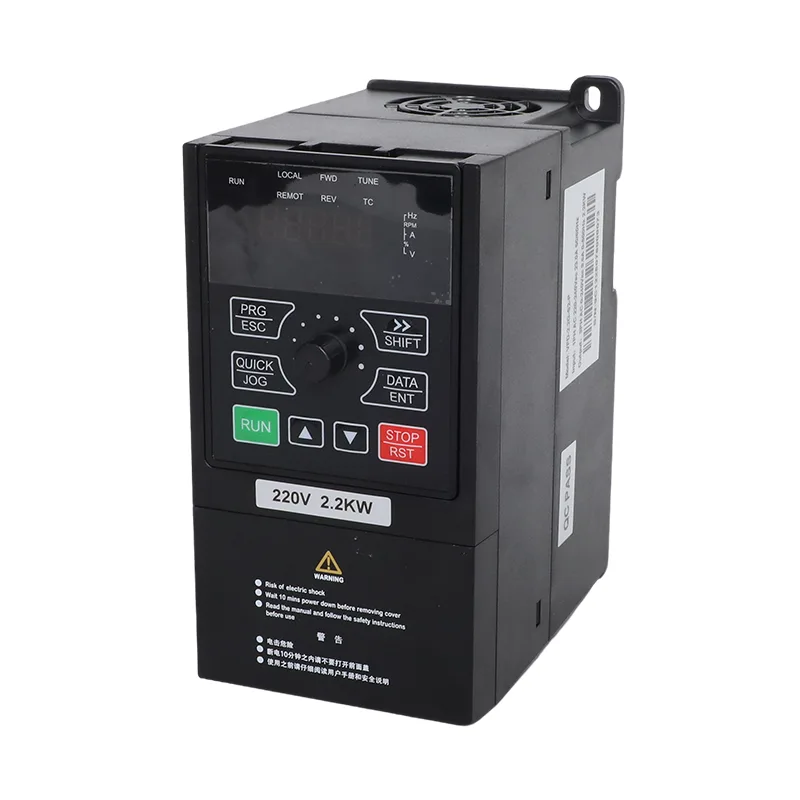

30kW/37kW 3 ফেজ 380V সোলার পাম্প এবং সাধারণ উদ্দেশ্য ইনভার্টার VFD

30kW/37kW 3 ফেজ 380V সোলার পাম্প এবং জেনারেল পারপাস ইনভার্টার VFD দুটি মডেলে পাওয়া যায়: VFD-PC10-30G-T4-MK এবং VFD-PC10-37G-T4-MK৷ উভয়ই একটি থ্রি-ফেজ এসি ইনপুট ব্যবহার করে এবং নির্বাচিত কনফিগারেশন অনুযায়ী সোলার পাম্প বা সাধারণ-উদ্দেশ্য অপারেশন সমর্থন করে।

সৌর পাম্প অ্যাপ্লিকেশনে, ড্রাইভ একটি ফটোভোলটাইক অ্যারে থেকে পাওয়ার ব্যবহার করে পাম্প মোটর নিয়ন্ত্রণ করে। সাধারণ-উদ্দেশ্য মোডে, এটি সামঞ্জস্যপূর্ণ শিল্প সরঞ্জামের জন্য পরিবর্তনশীল-ফ্রিকোয়েন্সি মোটর নিয়ন্ত্রণ প্রদান করে। মডেল নির্বাচন মোটরের রেট করা শক্তি এবং বর্তমান, পাম্প অপারেটিং অবস্থা, উপলব্ধ শক্তি উৎস এবং প্রয়োজনীয় নিয়ন্ত্রণ ফাংশন উপর নির্ভর করে।

অপারেটিং মোড

30kW/37kW 3 ফেজ 380V সোলার পাম্প এবং সাধারণ উদ্দেশ্য ইনভার্টার VFD-এর জন্য, প্রযোজ্য মডেল কনফিগারেশন অনুযায়ী P8-00 প্যারামিটারের মাধ্যমে অপারেটিং মোড নির্বাচন করা হয়েছে।

1. সোলার পাম্প মোড

সৌর পাম্প মোড একটি ফটোভোলটাইক অ্যারে দ্বারা সরবরাহ করা পাম্প অ্যাপ্লিকেশনের জন্য উদ্দেশ্যে করা হয়। এই মোডের জন্য তালিকাভুক্ত কন্ট্রোল ফাংশনগুলির মধ্যে রয়েছে সর্বাধিক পাওয়ার পয়েন্ট ট্র্যাকিং (MPPT) এবং দুর্বল-আলো সুরক্ষা যুক্তি।

পিভি অ্যারে অবশ্যই ড্রাইভের নির্দিষ্ট ডিসি ভোল্টেজ সীমার মধ্যে কনফিগার করতে হবে। পাম্প আউটপুট উপলব্ধ সৌর শক্তি, মোটর প্রয়োজনীয়তা, পাম্প বৈশিষ্ট্য এবং সাইটের অবস্থার উপর নির্ভর করে।

যেখানে গ্রিড বা জেনারেটর ব্যাকআপ প্রয়োজন, সেখানে ইনপুট স্যুইচিং ব্যবস্থা এবং তারের প্রযোজ্য মডেল ডায়াগ্রাম অনুসরণ করতে হবে। সমস্ত পরিবর্তন ফাংশন ড্রাইভের মধ্যে রয়েছে এমন অনুমান না করে নির্বাচিত ইনস্টলেশনের জন্য বহিরাগত সুইচিং উপাদানগুলির প্রয়োজন কিনা তা নিশ্চিত করুন।

2. সাধারণ-উদ্দেশ্য বৈদ্যুতিন সংকেতের মেরু বদল মোড

সাধারণ-উদ্দেশ্য মোডটি সামঞ্জস্যপূর্ণ মোটর-চালিত সরঞ্জামগুলির জন্য উদ্দিষ্ট যার জন্য পরিবর্তনশীল-ফ্রিকোয়েন্সি নিয়ন্ত্রণ প্রয়োজন। তালিকাভুক্ত ফাংশনগুলির মধ্যে রয়েছে SVC এবং V/F নিয়ন্ত্রণ, অন্তর্নির্মিত PID, সামঞ্জস্যযোগ্য ত্বরণ এবং হ্রাস, এবং Modbus RTU যোগাযোগ।

কমিশনিংয়ের সময় অপারেটিং মোড এবং পরামিতি সেটিংস স্থাপন করা উচিত। নিয়ন্ত্রণ উৎস, মোটর ডেটা, ইনপুট টার্মিনাল এবং অপারেটিং কমান্ড কনফিগার করার সময় সঠিক মডেলের জন্য ব্যবহারকারীর ম্যানুয়াল অনুসরণ করুন।

স্পেসিফিকেশন

সারণি A. মডেল রেটিং

টেবিল B. প্রস্তাবিত সৌর অ্যারে

PV অ্যারে পরিকল্পনা করার সময়, সার্বজনীন আকার নির্ধারণের নিয়মের পরিবর্তে উপরের কনফিগারেশনগুলিকে রেফারেন্স ব্যবস্থা হিসাবে বিবেচনা করুন। অ্যারে চূড়ান্ত করার আগে মডিউল স্পেসিফিকেশন, পাম্প অপারেটিং শর্ত এবং সাইটের প্রয়োজনীয়তা নিশ্চিত করুন।

PV স্ট্রিং ডিজাইনে অবশ্যই প্রকৃত ওপেন-সার্কিট ভোল্টেজ (Voc), অপারেটিং ভোল্টেজ, মডিউল তাপমাত্রা সহগ এবং সাইটের সর্বনিম্ন তাপমাত্রার জন্য হিসাব করতে হবে। যাচাই করুন যে গণনা করা ঠান্ডা-আবহাওয়া স্ট্রিং Voc ড্রাইভের সর্বোচ্চ DC ইনপুট ভোল্টেজ অতিক্রম করে না এবং প্রত্যাশিত অপারেটিং ভোল্টেজ তার MPPT পরিসরের সাথে সামঞ্জস্যপূর্ণ। চূড়ান্ত কনফিগারেশন পাম্পের মোটর রেটিং, মোট গতিশীল মাথা, দৈনিক জলের চাহিদা এবং সাইটের সৌর অবস্থার জন্য অ্যাকাউন্ট করা উচিত।

সারণি সি. সাধারণ স্পেসিফিকেশন (আইমাস্টার রেঞ্জ জুড়ে একই)

প্রযুক্তিগত বৈশিষ্ট্য

1. MPPT এবং PV ভোল্টেজ পরিসীমা

ড্রাইভের তালিকাভুক্ত সর্বোচ্চ DC ইনপুট ভোল্টেজ 900 VDC এবং প্রস্তাবিত MPPT অপারেটিং পরিসীমা 450-600 VDC। এই মানগুলি বিভিন্ন উদ্দেশ্যে পরিবেশন করে: সর্বাধিক ইনপুট ভোল্টেজ একটি ঊর্ধ্ব সীমা, যখন MPPT পরিসর স্বাভাবিক ফটোভোলটাইক অপারেশনের সাথে সম্পর্কিত।

সিস্টেম ডিজাইনের সময় অ্যারের ওপেন-সার্কিট ভোল্টেজ এবং অপারেটিং ভোল্টেজ আলাদাভাবে মূল্যায়ন করা আবশ্যক। পিভি অ্যারের জন্য লক্ষ্য অপারেটিং ভোল্টেজ হিসাবে সর্বাধিক ইনপুট ভোল্টেজ ব্যবহার করবেন না।

2. মোটর নিয়ন্ত্রণ

তালিকাভুক্ত নিয়ন্ত্রণ পদ্ধতিগুলি হল সেন্সরহীন ভেক্টর নিয়ন্ত্রণ (SVC) এবং V/F নিয়ন্ত্রণ। SVC-এর অধীনে, নির্দিষ্ট স্টার্টিং টর্ক হল 0.5 Hz এ 150%। তালিকাভুক্ত গতির পরিসীমা হল 1:100, গতির স্থিতিশীলতা নির্ভুলতা ±0.5%।

প্রকৃত মোটর কর্মক্ষমতা মোটর পরামিতি, লোড বৈশিষ্ট্য, ইনস্টলেশন শর্ত এবং কমিশনিং সেটিংস উপর নির্ভর করে।

3. পিআইডি এবং যোগাযোগ

অন্তর্নির্মিত PID ফাংশন চাপ, প্রবাহ বা তাপমাত্রা জড়িত বন্ধ-লুপ নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে, যেখানে প্রয়োজনীয় সেন্সর এবং সিস্টেম কনফিগারেশন প্রদান করা হয়।

Modbus RTU ব্যবহার করে RS485 এর মাধ্যমে যোগাযোগ করা হয়। উপলব্ধ ডিজিটাল এবং এনালগ ইনপুট এবং আউটপুট কনফিগার করা নিয়ন্ত্রণ এবং পর্যবেক্ষণ ফাংশন সমর্থন করে।

4. সুরক্ষা ফাংশন

• পাওয়ার-অন এ মোটর শর্ট-সার্কিট সনাক্তকরণ
• আউটপুট ফেজ ক্ষতি সুরক্ষা
• ওভারকারেন্ট সুরক্ষা
• ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা
• অতিরিক্ত তাপমাত্রা সুরক্ষা
• ওভারলোড এবং আন্ডারলোড সুরক্ষা
• দুর্বল-আলো সুরক্ষা

সুরক্ষা ফাংশন সঠিক মোটর নির্বাচন, বৈদ্যুতিক সুরক্ষা, ওয়্যারিং অনুশীলন বা সিস্টেম কমিশনিং প্রতিস্থাপন করে না।

5. ওভারলোড ক্ষমতা

তালিকাভুক্ত ওভারলোড রেটিং হল:

এই রেটিংগুলি নির্দিষ্ট স্বল্পমেয়াদী ওভারলোড ক্ষমতা বর্ণনা করে। তারা নিজেরাই একটি নির্দিষ্ট পাম্পের শুরুর প্রয়োজনীয়তার জন্য উপযুক্ততা স্থাপন করে না। মোটর রেট করা বর্তমান, ত্বরণ সময় এবং লোড বৈশিষ্ট্য নির্বাচনের সময় পরীক্ষা করা আবশ্যক।

সাধারণ অ্যাপ্লিকেশন

1. সেচ এবং কৃষি জল স্থানান্তর

সেচ পাম্পিং সিস্টেমে মূল্যায়নের জন্য উপযুক্ত যেখানে মোটর রেটিং, পাম্পিং ডিউটি ​​এবং উপলব্ধ পিভি অ্যারে ড্রাইভের বৈশিষ্ট্যের সাথে মেলে। সিস্টেম কনফিগার করার সময় জলের চাহিদা, মোট মাথা এবং সাইটের সৌর অবস্থা বিবেচনা করা উচিত।

2. পৌরসভার কাঁচা-পানি গ্রহণ এবং স্থানান্তর

সামঞ্জস্যপূর্ণ কাঁচা জল গ্রহণ এবং স্থানান্তর পাম্প জন্য বিবেচনা করা যেতে পারে. মডেল নির্বাচন করার আগে মোটর বর্তমান, প্রয়োজনীয় অপারেটিং ফ্রিকোয়েন্সি, নিয়ন্ত্রণের প্রয়োজনীয়তা এবং কোনো ব্যাকআপ-পাওয়ার ব্যবস্থা নিশ্চিত করুন।

3. শিল্প জল স্থানান্তর এবং প্রচলন

সাধারণ-উদ্দেশ্য মোডে, ড্রাইভটি প্রক্রিয়া-জল স্থানান্তর, কুলিং-জল সঞ্চালন এবং পরিবর্তনশীল-ফ্রিকোয়েন্সি নিয়ন্ত্রণের প্রয়োজন অন্যান্য মোটর-চালিত সিস্টেম সহ সামঞ্জস্যপূর্ণ শিল্প পাম্প অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে।

4. দূরবর্তী বা মৌসুমী পাম্পিং ইনস্টলেশন

সীমিত বা পরিবর্তনশীল গ্রিড প্রাপ্যতা সহ ইনস্টলেশনের জন্য, ড্রাইভটিকে যথাযথভাবে ডিজাইন করা ব্যাকআপ সরবরাহ সহ একটি সৌর পাম্পিং সিস্টেমের অংশ হিসাবে মূল্যায়ন করা যেতে পারে। নির্দিষ্ট ইনস্টলেশনের জন্য ব্যাকআপ উত্স, পরিবর্তনের ব্যবস্থা এবং অপারেটিং ক্রম নিশ্চিত করতে হবে।

ইনস্টলেশন এবং নির্বাচন বিবেচনা

1. মোটর রেটিং যাচাই করুন

মোটর নেমপ্লেট, রেট করা বর্তমান, ভোল্টেজ, পাওয়ার এবং অপারেটিং প্রয়োজনীয়তা পরীক্ষা করুন। প্রতিটি পাম্প মোটরের সাথে সামঞ্জস্য স্থাপনের জন্য একা ড্রাইভের রেট করা শক্তি যথেষ্ট নয়।

2. PV অ্যারে ভোল্টেজ পরীক্ষা করুন

মডিউল স্পেসিফিকেশন নিশ্চিত করুন এবং সাইটের সর্বনিম্ন প্রত্যাশিত তাপমাত্রার অধীনে স্ট্রিং ভোল্টেজ গণনা করুন। নিশ্চিত করুন যে সর্বাধিক গণনা করা Voc ড্রাইভের DC ইনপুট সীমার মধ্যে থাকে এবং স্বাভাবিক ক্রিয়াকলাপ MPPT পরিসরের সাথে সামঞ্জস্যপূর্ণ।

3. ব্যাকআপ-পাওয়ার প্রয়োজনীয়তা নিশ্চিত করুন

যদি গ্রিড বা জেনারেটর অপারেশন প্রয়োজন হয়, ইনস্টলেশনের জন্য নির্দিষ্ট AC উৎস ভোল্টেজ, ফ্রিকোয়েন্সি, ক্ষমতা, তারের এবং পরিবর্তন উপাদানগুলি যাচাই করুন। মডেলের ওয়্যারিং ডায়াগ্রাম অনুসরণ না করে পাওয়ার সোর্স সংযোগ বা স্যুইচ করবেন না।

4. মোটর তারের দৈর্ঘ্য পর্যালোচনা করুন

50 মিটারের বেশি লম্বা মোটর তারের জন্য, আউটপুট-চুল্লি সুপারিশ এবং অনুমোদিত তারের দৈর্ঘ্যের জন্য প্রযোজ্য ম্যানুয়ালটি পরীক্ষা করুন। তারের দৈর্ঘ্য, মোটর নিরোধক এবং ইনস্টলেশন অবস্থা আউটপুট সংযোগের উপযুক্ততা প্রভাবিত করে।

5. পরিবেশগত ডিরেটিং জন্য অনুমতি দিন

পরিবেষ্টিত তাপমাত্রা, উচ্চতা, বায়ুচলাচল এবং ঘেরের অবস্থার জন্য অ্যাকাউন্ট। যখন ইনস্টলেশন নির্দিষ্ট অপারেটিং শর্ত অতিক্রম করে তখন ডিরেটিং প্রয়োজনীয়তা প্রয়োগ করা উচিত।

একটি IP20 ঘের জল প্রবেশের বিরুদ্ধে সুরক্ষা প্রদান করে না। নির্দিষ্ট সুরক্ষা রেটিং, তাপমাত্রা এবং বায়ুচলাচল প্রয়োজনীয়তার জন্য উপযুক্ত পরিবেশে এবং ঘেরে ড্রাইভটি ইনস্টল করুন।

FAQ

1. একটি 37 কিলোওয়াট পাম্পের জন্য কতগুলি প্যানেল প্রয়োজন?

250 W এ 18 মডিউলের নয়টি স্ট্রিং বা 300 W এ 15টির নয়টি স্ট্রিং, যা 162 বা 135 মডিউল। দৈনিক জলের পরিমাণ এবং মোট মাথার বিপরীতে এটিকে একটি প্রারম্ভিক বিন্দু এবং আকার হিসাবে বিবেচনা করুন, কারণ অ্যারে আউটপুট নির্ধারণ করে, মোটর রেটিং নয়।

2. এটা কি জেনারেটরের পাশাপাশি গ্রিডেও চলতে পারে?

হ্যাঁ। R, S এবং T-এর যেকোনো 380 V থ্রি-ফেজ সোর্স ব্যাকআপ সাপ্লাই হিসেবে কাজ করে। মেইন বা জেনারেটর অপারেশন জোর করতে P8-15 2 থেকে সেট করুন, অথবা স্বয়ংক্রিয় সুইচিংয়ের জন্য 0 সেট করুন। প্রথমে জেনারেটরের ভোল্টেজের স্থায়িত্ব নিশ্চিত করুন, যেহেতু ড্রাইভটি যেকোনো ইনভার্টারের মতো ওভারভোল্টেজ বা আন্ডারভোল্টেজে চলে যায়।

3. ইনস্টলেশন ছাড়পত্র এবং পরিবেশ সীমা কি?

বাড়ির ভিতরে, সরাসরি সূর্যালোকের বাইরে, কোন ক্ষয়কারী বা দাহ্য গ্যাস নেই, পরিবাহী ধুলো নেই। পরিবেষ্টিত -10°C থেকে 50°C, 40°C এর উপরে ডিরেটিং সহ, আর্দ্রতা 95% RH এর নিচে কোনো ঘনীভবন ছাড়াই, উচ্চতা 1000 মিটারের নিচে ডিরেটিং ছাড়াই, কম্পন 5.9 m/s² এর নিচে। ঘেরটি IP20, তাই একটি ক্যাবিনেট বা একটি পরিষ্কার পাম্প হাউস প্রয়োজন।

4. এটি একটি আউটপুট চুল্লি প্রয়োজন?

ম্যানুয়ালটি এমন একটি সুপারিশ করে যেখানে পাম্পটি ড্রাইভ থেকে 50 মিটারের বেশি, যা এই স্কেলে সাধারণ। এটি দীর্ঘ তারের প্রতিফলিত ভোল্টেজ থেকে মোটর নিরোধককে রক্ষা করে এবং কাজের মধ্যে কয়েক বছর ধরে ঘুরতে ঘুরতে ব্যর্থ হওয়ার ঝুঁকি কমায়।

5. ওভারলোড ক্ষমতা কি?

60 সেকেন্ডের জন্য রেট করা কারেন্টের 150%, 12 সেকেন্ডের জন্য 170% এবং 1.5 সেকেন্ডের জন্য 190%। 37 কিলোওয়াট ইউনিটে যা এক মিনিটের জন্য 112.5 এ, একটি বড় সাবমার্সিবলের শুরুতে প্রবেশের জন্য এবং ক্ষণস্থায়ী লোড স্পাইকগুলির জন্য যথেষ্ট।

6. এটি কি একটি প্লেইন 37 কিলোওয়াট ইনভার্টার হিসাবে সরবরাহ করা যেতে পারে?

হ্যাঁ। এটিকে সাধারণ-উদ্দেশ্য মোডে অর্ডার করুন এবং এটি পাঠানোর আগে P8-00 সেট করা হয়, যা আপনাকে SVC বা V/F নিয়ন্ত্রণ, PID, Modbus এবং সম্পূর্ণ সুরক্ষা সেট সহ একটি স্ট্যান্ডার্ড ইনভার্টার দেয়৷ সোলার পাম্প মোড অন্য বিকল্প। কোনটি প্রকল্পের প্রয়োজন তা আমাদের বলুন। সৌর পাম্প মোডে একটি ইউনিট সাধারণ-উদ্দেশ্যে পরে 0-তে P8-00-এর সাথে সুইচ করা হয়, যা রিটার্নের পরিবর্তে একটি প্যারামিটার পরিবর্তন।

7. আপনি কিভাবে এই আকারের একটি প্রকল্প সমর্থন করবেন?

আমাদের পাম্প রেটিং, মোট মাথা, দৈনিক জলের পরিমাণ এবং সাইটের অবস্থান পাঠান এবং আমরা ড্রাইভ মডেল, অ্যারে কনফিগারেশন এবং একটি প্যাকেজ হিসাবে DC সুরক্ষা তালিকা নিয়ে ফিরে আসব। মূল্য নির্ধারণ, লিড টাইম এবং OEM শর্তাবলী একসাথে উদ্ধৃত করা হয়েছে যাতে আপনি পুরো জিনিসটি আপনার গ্রাহকের কাছে একটি নথিতে নিয়ে যেতে পারেন।
