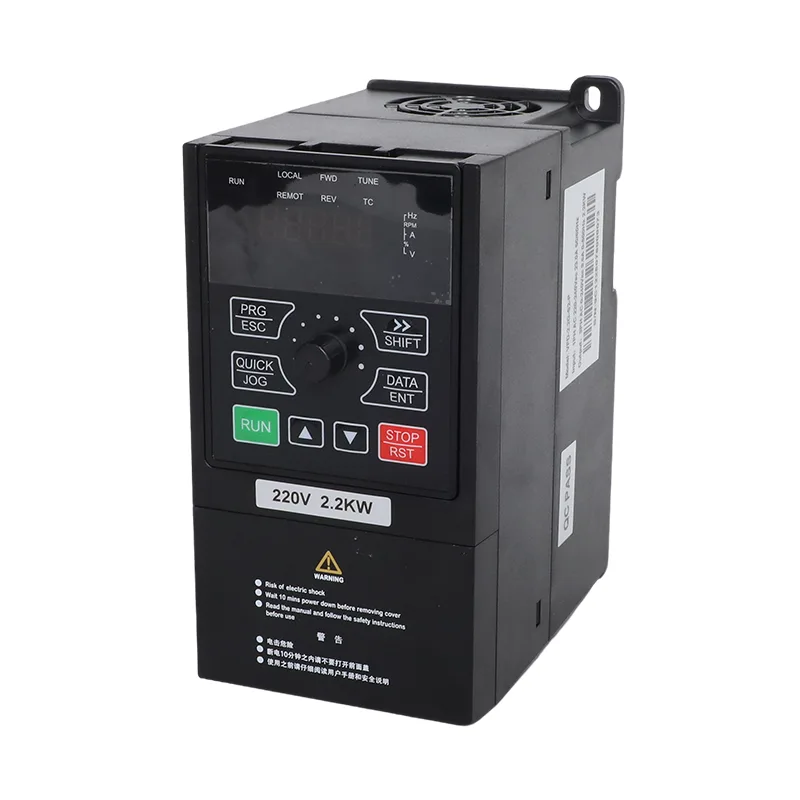

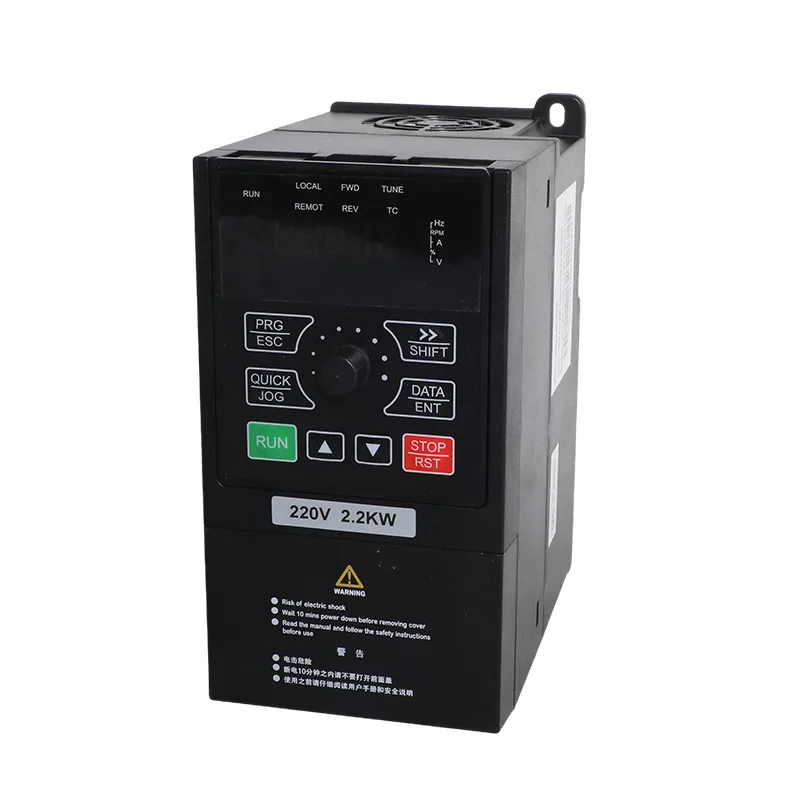

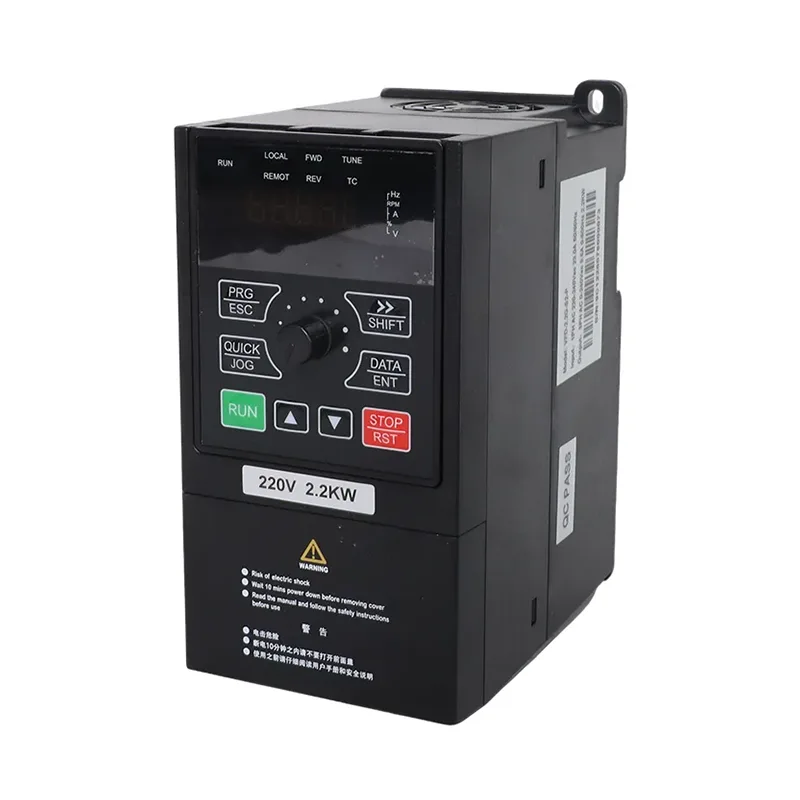

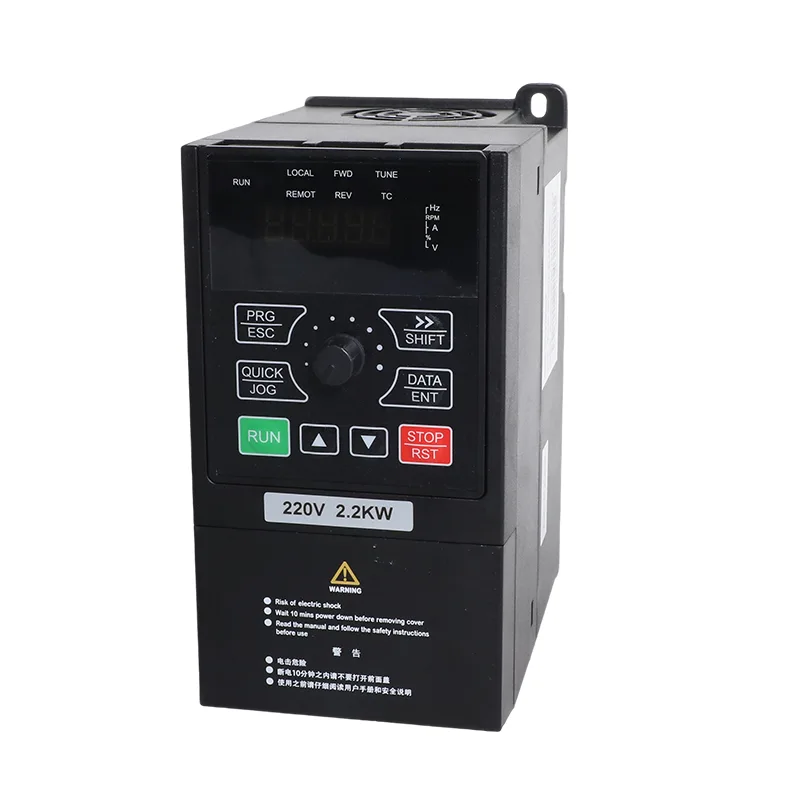

CSIVEI 4.0kW/5.5kW 1 ফেজ 230V সোলার পাম্প এবং সাধারণ উদ্দেশ্য বৈদ্যুতিন সংকেতের মেরু বদল VFD এমন সাইটগুলির জন্য উদ্দিষ্ট যেগুলিকে 4.0 কিলোওয়াট বা 5.5 কিলোওয়াট মোটর পরিচালনা করতে হবে কিন্তু একটি তিন-ফেজ ইউটিলিটি সংযোগের পরিবর্তে একটি একক-ফেজ এসি সরবরাহ আছে৷ VFD-PC10-4.0G-S2-MK 17 A আউটপুট কারেন্ট সরবরাহ করে, যখন VFD-PC10-5.5G-S2-MK 25 A প্রদান করে। তাদের তালিকাভুক্ত AC ইনপুট কারেন্ট যথাক্রমে 32 A এবং 45 A, তাই কারেন্টের জন্য সাপ্লাই সার্কিট, ব্রেকার এবং ক্যাবল নির্বাচন করতে হবে।
ডিসি দিকে, ড্রাইভটি তার ভোল্টেজ সীমার জন্য কনফিগার করা একটি ফটোভোলটাইক অ্যারে গ্রহণ করে। প্রস্তাবিত MPPT পরিসর হল 250-350 VDC, প্রস্তাবিত অ্যারে ওপেন-সার্কিট ভোল্টেজের পরিসর হল 360-430 VDC, এবং সর্বাধিক DC ইনপুট ভোল্টেজ হল 450 VDC। এই সীমাগুলি বিশেষভাবে গুরুত্বপূর্ণ যখন স্ট্রিংগুলি সমান্তরালভাবে সংযুক্ত থাকে বা যখন অ্যারে ঠান্ডা অবস্থায় কাজ করে, যেখানে মডিউল ওপেন-সার্কিট ভোল্টেজ বাড়তে পারে।
সৌর পাম্প মোড (P8-00 = 1): ড্রাইভটি ফটোভোলটাইক পাম্পিংয়ের জন্য MPPT ব্যবহার করে এবং দুর্বল-আলো পরিচালনা, আন্ডারলোড সুরক্ষা এবং জল-স্তর নিয়ন্ত্রণ বিকল্পগুলি সহ পাম্প-সম্পর্কিত ফাংশন সরবরাহ করে। যখন গ্রিড ব্যাকআপ ইনস্টলেশনের অংশ হয়, তখন পরিবর্তনের পরামিতি এবং বাহ্যিক সুইচিং ব্যবস্থা ম্যানুয়াল অনুযায়ী কনফিগার করা আবশ্যক।
সাধারণ-উদ্দেশ্য মোড (P8-00 = 0): ড্রাইভটি SVC বা V/F নিয়ন্ত্রণ, বিল্ট-ইন PID এবং RS485 Modbus RTU যোগাযোগের সাথে একটি প্রচলিত বৈদ্যুতিন সংকেতের মেরু বদল হিসাবে কাজ করে। এই মোডটি সৌর-পাম্প নিয়ন্ত্রণ ফাংশন ব্যবহার না করে সামঞ্জস্যপূর্ণ পাম্প, ফ্যান, ব্লোয়ার এবং অন্যান্য মোটর-চালিত সরঞ্জামের জন্য ব্যবহার করা যেতে পারে।
অপারেটিং মোড চালানের আগে সেট করা যেতে পারে এবং অ্যাপ্লিকেশন প্রয়োজনীয়তা পরিবর্তন হলে P8-00 এর মাধ্যমে পরিবর্তন করা যেতে পারে। এটি ডিস্ট্রিবিউটর এবং ইনস্টলারদের উপযুক্ত মোটর রেটিং, ওয়্যারিং এবং প্যারামিটার সেটিংস সাপেক্ষে, পরবর্তীতে ড্রাইভটি পুনরায় কনফিগার করার বিকল্পটি বজায় রাখার সময় উদ্দেশ্যমূলক ব্যবহার নির্দিষ্ট করার একটি উপায় দেয়।
সোলার পাম্পিংয়ের জন্য, 4.0kW/5.5kW 1 ফেজ 230V সোলার পাম্প এবং সাধারণ উদ্দেশ্য ইনভার্টার VFD একটি মডেল-নির্দিষ্ট স্ট্রিং লেআউট ব্যবহার করে: 4.0 কিলোওয়াট সংস্করণ দুটি সমান্তরাল স্ট্রিং ব্যবহার করে, যখন 5.5 কিলোওয়াট সংস্করণ তিনটি ব্যবহার করে। 37±1 V, 250 W±5 Wp মডিউল সহ, টেবিল প্রতি স্ট্রিং 11টি মডিউল নির্দিষ্ট করে; 45±1 V, 300 W±5 Wp মডিউল সহ, এটি প্রতি স্ট্রিং 9টি মডিউল নির্দিষ্ট করে। অ্যারে সংযোগ করার আগে, নির্বাচিত মডিউল ডেটা এবং স্থানীয় তাপমাত্রার অবস্থা ব্যবহার করে স্ট্রিং ওপেন-সার্কিট ভোল্টেজ গণনা করুন এবং এটিকে ড্রাইভের বর্ণিত সীমার মধ্যে রাখুন।
স্টোরেজ ট্যাঙ্ক ব্যবহার করে বা ভাল-পানির প্রাপ্যতার উপর নির্ভর করে এমন ইনস্টলেশনগুলির জন্য, ড্রাইভ জল-স্তরের ইনপুট বিকল্পগুলি এবং আন্ডারলোড সুরক্ষা সমর্থন করে। AI জল-স্তর সনাক্তকরণ P8-18 ব্যবহার করে কনফিগার করা যেতে পারে, P8-19 এবং P8-20 এর মাধ্যমে থ্রেশহোল্ড এবং ঘুমের বিলম্ব সেট করে। আন্ডারলোড রিসেট আচরণ P8-26 এর মাধ্যমে কনফিগার করা হয়েছে। সঠিক সেন্সর এবং পরামিতি ইনস্টল করা হলে এই ফাংশনগুলি ট্যাঙ্কের স্তর এবং জলের প্রাপ্যতার সাথে পাম্প অপারেশনের সমন্বয় করতে সহায়তা করে।
| আইটেম | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| প্রযোজ্য মোটর | 4.0 kW/5 HP | 5.5 kW/7.5 HP |
| নামমাত্র ক্ষমতা | 5.9 কেভিএ | 11 কেভিএ |
| ইনপুট বর্তমান | 32 ক | 45 ক |
| আউটপুট বর্তমান | 17 ক | 25 ক |
| এসি ইনপুট ভোল্টেজ | AC 1 PH 220 V (-15%) থেকে 240 V (+10%) | |
| সর্বোচ্চ ডিসি ইনপুট ভোল্টেজ | 450 ভিডিসি | |
| প্রস্তাবিত Voc পরিসীমা | 360 থেকে 430 ভিডিসি | |
| প্রস্তাবিত MPPT পরিসীমা | 250 থেকে 350 ভিডিসি | |
| ভোল্টেজ পরিসীমা শুরু করুন | 160 থেকে 450 ভিডিসি, প্যারামিটার সামঞ্জস্যযোগ্য | |
| রেট আউটপুট ভোল্টেজ | 3 PH বা 1 PH 220 V AC | |
| নয়েজ লেভেল | সর্বাধিক 50 dBA |
| মডেল | 37±1 V মডিউল, 250 W±5 Wp | 45±1 V মডিউল, 300 W±5 Wp | ||
| স্ট্রিং প্রতি মডিউল | স্ট্রিংস | স্ট্রিং প্রতি মডিউল | স্ট্রিংস | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| আইটেম | স্পেসিফিকেশন |
| রেটেড ফ্রিকোয়েন্সি | 50/60 Hz |
| ইনপুট ফ্রিকোয়েন্সি পরিসীমা | ±5% (47.5 থেকে 63 Hz) |
| আউটপুট ভোল্টেজ | ভোল্টেজ ইনপুট করতে 0 |
| আউটপুট ফ্রিকোয়েন্সি | 0.1 থেকে 500 Hz |
| সর্বাধিক ফ্রিকোয়েন্সি | 0 থেকে 500 Hz (SVC এবং V/F নিয়ন্ত্রণ) |
| ক্যারিয়ার ফ্রিকোয়েন্সি | 0.8 kHz থেকে 8 kHz, লোড করার জন্য স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা হয়েছে (16 kHz পর্যন্ত সমর্থিত) |
| ফ্রিকোয়েন্সি রেজোলিউশন | ডিজিটাল সেটিং 0.01 Hz; সর্বোচ্চ ফ্রিকোয়েন্সির 0.025% অ্যানালগ সেটিং |
| কন্ট্রোল মোড | সেন্সরহীন ভেক্টর নিয়ন্ত্রণ (SVC); V/F নিয়ন্ত্রণ |
| টর্ক শুরু হচ্ছে | 0.5 Hz / 150% (SVC) |
| গতি পরিসীমা | 1:100 (SVC) |
| গতি স্থিতিশীলতা নির্ভুলতা | ±0.5% (SVC) |
| ওভারলোড ক্ষমতা | 60 সেকেন্ডের জন্য 150% রেট করা বর্তমান; 12 সেকেন্ডের জন্য 170%; 1.5 সেকেন্ডের জন্য 190% |
| টর্ক বুস্ট | স্বয়ংক্রিয় ঘূর্ণন সঁচারক বল বুস্ট; ম্যানুয়াল বুস্ট 0.1% থেকে 30.0% |
| V/F বক্ররেখা | রৈখিক, বহু-বিন্দু, এবং বর্গক্ষেত্র বক্ররেখা (1.2 / 1.4 / 1.6 / 1.8 / 2.0 শক্তি) |
| V/F বিচ্ছেদ | সম্পূর্ণ বিচ্ছেদ, অর্ধেক বিচ্ছেদ |
| ত্বরণ/ক্ষতি | রৈখিক বা S-বক্ররেখা, 0.0 থেকে 6500.0 s |
| ডিসি ব্রেকিং | স্টার্ট ফ্রিকোয়েন্সি 0.00 Hz থেকে সর্বোচ্চ ফ্রিকোয়েন্সি; সময় 0.0 থেকে 36.0 সেকেন্ড; বর্তমান 0.0% থেকে 100.0% |
| JOG নিয়ন্ত্রণ | JOG ফ্রিকোয়েন্সি 0.00 Hz থেকে সর্বোচ্চ ফ্রিকোয়েন্সি (ডিফল্ট 5 Hz); accel/decel 0.0 থেকে 6500.0 s |
| অন্তর্নির্মিত PID | হ্যাঁ, চাপ, প্রবাহ বা তাপমাত্রার জন্য বাহ্যিক নিয়ামক ছাড়াই বন্ধ লুপ |
| এভিআর | গ্রিড ভোল্টেজ ওঠানামা করলে আউটপুট ভোল্টেজ স্থিতিশীল থাকে |

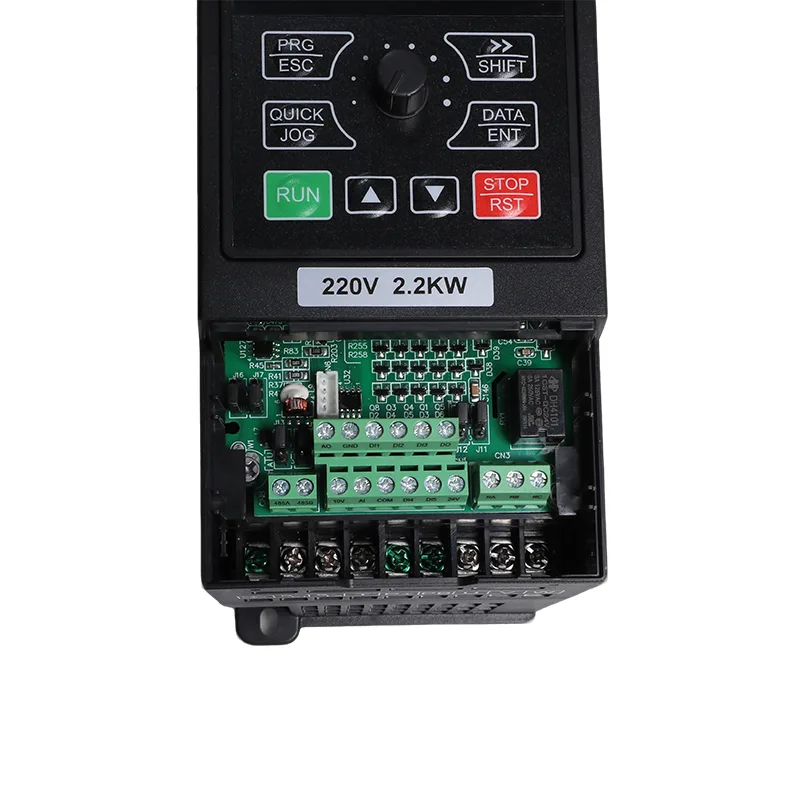

| ইনপুট টার্মিনাল | 5 ডিজিটাল ইনপুট, DI5 50 kHz পর্যন্ত উচ্চ-গতির পালস সমর্থন করে; 1 এনালগ ইনপুট 0-10 V বা 0-20 mA; 1 কীপ্যাড পটেনটিওমিটার ইনপুট |
| আউটপুট টার্মিনাল | 1 উচ্চ-গতির পালস আউটপুট 50 kHz পর্যন্ত; 1 রিলে আউটপুট; 1 এনালগ আউটপুট 0-20 mA বা 0-10 V |
| যোগাযোগ | RS485, Modbus RTU |
| সুরক্ষা | পাওয়ার-অন, আউটপুট ফেজ লস, ওভার-কারেন্ট, ওভার-ভোল্টেজ, আন্ডার-ভোল্টেজ, অতিরিক্ত-তাপমাত্রা, ওভারলোড, আন্ডারলোড, দুর্বল আলোতে মোটর শর্ট-সার্কিট সনাক্তকরণ |
| অপারেটিং তাপমাত্রা | -10°C থেকে 50°C; ডিরেট 1% প্রতি 1°C 40°C এর উপরে |
| স্টোরেজ তাপমাত্রা | -20°C থেকে 60°C |
| আর্দ্রতা | 95% RH এর নিচে, কোন ঘনীভবন নেই |
| উচ্চতা | 1000 মিটার নীচে; 1000 থেকে 3000 মিটার প্রতি 100 মিটারে 1% হ্রাস করুন |
| কম্পন | নিচে 5.9 m/s² (0.6 গ্রাম) |
| ঘের | IP20, প্রাচীর মাউন্ট বা ক্যাবিনেট, উল্লম্ব ইনস্টলেশন |
| বিতরণ ব্যবস্থা | টিএন, টিটি |
| ইএমসি / নিরাপত্তা | IEC 61800-3 (C3); আইইসি 61800-5-1 |
4.0 kW এবং 5.5 kW মডেল 17 A এবং 25 A আউটপুট কারেন্ট প্রদান করে। SVC প্রারম্ভিক টর্ক 0.5 Hz এ 150% এ নির্দিষ্ট করা হয়েছে, 60 সেকেন্ডের জন্য 150% রেটেড কারেন্টের ওভারলোড ক্ষমতা সহ। তাদের 32 A এবং 45 A ইনপুট-কারেন্ট রেটিং সঠিক সরবরাহ, ব্রেকার এবং তারের নির্বাচনকে অপরিহার্য করে তোলে।
4.0 kW মডেল দুটি স্ট্রিং ব্যবহার করে এবং 5.5 kW মডেল তিনটি ব্যবহার করে। প্রস্তাবিত 360-430 VDC ওপেন-সার্কিট পরিসর এবং 450 VDC সর্বাধিকের মধ্যে অ্যারে রাখুন; সমান্তরাল স্ট্রিংগুলির জন্য একটি পিভি ব্রেকার এবং একটি কম্বাইনার বক্স ব্যবহার করুন।
আন্ডারলোড সুরক্ষা এবং কনফিগারযোগ্য জল-স্তর সনাক্তকরণ সমর্থন পাম্প শাটডাউন এবং যুক্তি পুনরায় চালু করুন যখন উপযুক্ত ইনপুট এবং পরামিতি সেট করা হয়।
P8-00 সোলার পাম্প মোড বা সাধারণ-উদ্দেশ্য মোড নির্বাচন করে। পরেরটি SVC/V/F নিয়ন্ত্রণ, বিল্ট-ইন PID এবং RS485 Modbus RTU সমর্থন করে।
ড্রাইভ থেকে অ্যারে 10 মিটারের বেশি হলে টাইপ II সার্জ সুরক্ষা ডিভাইস ব্যবহার করুন। ম্যানুয়াল একটি আউটপুট চুল্লি সুপারিশ করে যখন পাম্প তারের 50 মিটার অতিক্রম করে।
4.0kW/5.5kW 1 ফেজ 230V সোলার পাম্প এবং সাধারণ উদ্দেশ্য বৈদ্যুতিন সংকেতের মেরু বদল VFD 4.0 কিলোওয়াট বা 5.5 কিলোওয়াট মোটর ক্ষমতা প্রয়োজন কিন্তু একটি তিন-ফেজ ইউটিলিটি সরবরাহ ব্যবহার করতে পারে না এমন ইনস্টলেশনের জন্য তৈরি। এর সৌর-পাম্প কনফিগারেশন জল অ্যাপ্লিকেশনের জন্য উপযুক্ত, যখন সাধারণ-উদ্দেশ্য মোড সামঞ্জস্যপূর্ণ মোটর-চালিত সরঞ্জামগুলিতে এর ব্যবহার প্রসারিত করে।
5.5 কিলোওয়াট মডেলটিতে 45 A এর একটি তালিকাভুক্ত ইনপুট কারেন্ট রয়েছে। ইনস্টলেশনের বর্তমান এবং প্রযোজ্য বৈদ্যুতিক প্রয়োজনীয়তার জন্য সরবরাহ, ব্রেকার এবং তারকে অবশ্যই রেট করা উচিত। সৌর শক্তি উপলব্ধ হলে সৌর অপারেশন গ্রিড থেকে টানা শক্তির পরিমাণ কমাতে পারে, কিন্তু প্রকৃত গ্রিড ব্যবহার অ্যারে, পাম্প লোড এবং অপারেটিং অবস্থার উপর নির্ভর করে।
প্রস্তাবিত অ্যারে কনফিগারেশন উচ্চ-রেটযুক্ত 5.5 কিলোওয়াট মডেলের জন্য আরও ফটোভোলটাইক ক্ষমতা প্রদান করে। সারণি B 5.5 কিলোওয়াট সংস্করণের জন্য তিনটি সমান্তরাল স্ট্রিং এবং 4.0 কিলোওয়াট সংস্করণের জন্য দুটি তালিকাভুক্ত করে। অ্যারের মোট শক্তি, স্ট্রিং ওপেন-সার্কিট ভোল্টেজ এবং মডিউল এবং বৈদ্যুতিন সংকেতের মেরু বদল স্পেসিফিকেশনের বিপরীতে কারেন্ট নিশ্চিত করুন।
PV এবং গ্রিড সংযোগ, স্যুইচিং ডিভাইস এবং প্যারামিটার সেটিংস অবশ্যই নির্বাচিত অপারেটিং মোডের জন্য iMaster ম্যানুয়াল অনুসরণ করবে। নির্দিষ্ট সার্কিট এবং সুরক্ষা ব্যবস্থা স্পষ্টভাবে অনুমতি না দেওয়া পর্যন্ত সোলার এবং গ্রিড সুইচগুলি একই সাথে বন্ধ করবেন না। কমিশনিং এবং পরিবর্তন সেটিংস, P8-15 সহ, প্রস্তুতকারকের তারের ডায়াগ্রাম অনুযায়ী প্রয়োগ করা উচিত।
অ্যারে কারেন্ট, তারের দৈর্ঘ্য, ইনস্টলেশন শর্ত এবং প্রযোজ্য বৈদ্যুতিক প্রয়োজনীয়তা অনুযায়ী তারের আকার দিন। বহিরঙ্গন ফটোভোলটাইক পরিষেবার জন্য উপযুক্ত তারের ব্যবহার করুন। ইনস্টলেশন নির্দেশিকা PV ইনপুটে একটি DC ব্রেকার এবং একটি ফটোভোলটাইক কম্বাইনার বক্স নির্দিষ্ট করে যখন স্ট্রিংগুলি সমান্তরালভাবে সংযুক্ত থাকে।
জলের লোড হারানোর মতো অবস্থা সনাক্ত করার জন্য আন্ডারলোড সুরক্ষা প্রদান করা হয়। সরবরাহ করা পরামিতি তথ্য একটি 25% সনাক্তকরণ স্তর, একটি 60 সেকেন্ড নিশ্চিতকরণ সময় এবং একটি 120 সেকেন্ড রিসেট বিলম্ব তালিকাভুক্ত করে৷ লেভেল প্রোব ব্যবহার করা হলে এবং ব্যর্থ হলে, ড্রাইভ E43 রিপোর্ট করতে পারে। প্রকৃত পাম্প এবং ইনস্টলেশনের বিপরীতে কনফিগার করা থ্রেশহোল্ড এবং বিলম্ব যাচাই করুন।
হ্যাঁ। P8-00 সোলার পাম্প মোড বা সাধারণ-উদ্দেশ্য মোড নির্বাচন করে। সাধারণ-উদ্দেশ্য মোড SVC বা V/F নিয়ন্ত্রণ সমর্থন করে, বিল্ট-ইন PID এবং Modbus RTU। CSIVEI শিপমেন্টের আগে অনুরোধ করা মোড সেট করতে পারে এবং অ্যাপ্লিকেশন এবং ওয়্যারিং উপযুক্ত হলে পরামিতি সেটিং এর মাধ্যমে অপারেটিং মোড পরিবর্তন করা যেতে পারে।
জিজ্ঞাসা করার সময় OEM ব্র্যান্ডিং এবং প্রি-শিপমেন্ট প্যারামিটার কনফিগারেশন নিয়ে আলোচনা করা যেতে পারে। প্রয়োজনীয় পরিমাণ এবং লেবেল আর্টওয়ার্ক প্রদান করুন যাতে CSIVEI উপলব্ধ ব্যবস্থা, মূল্য এবং সময়সূচী নিশ্চিত করতে পারে।
