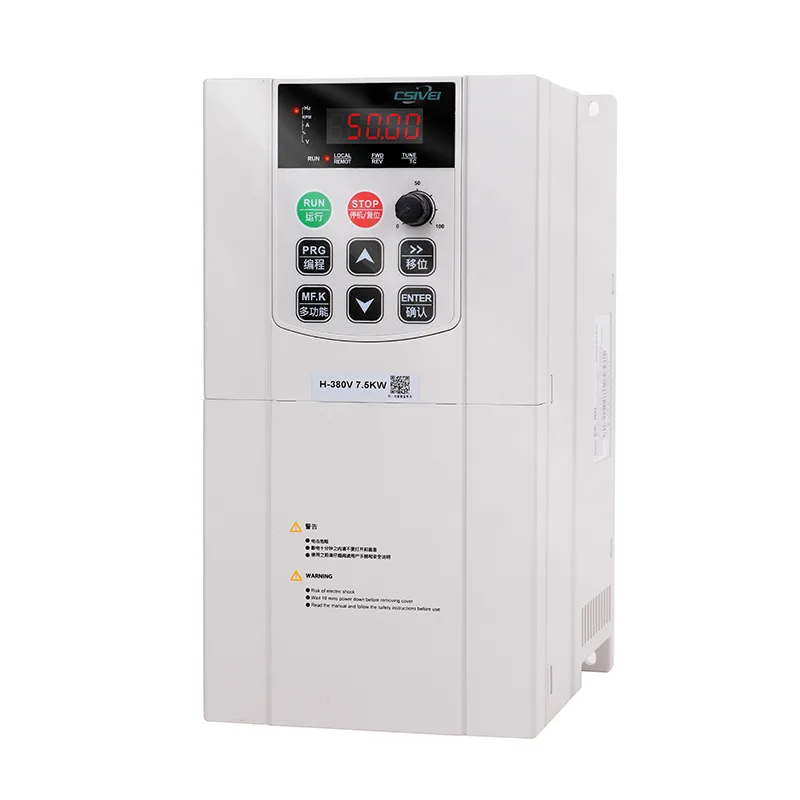

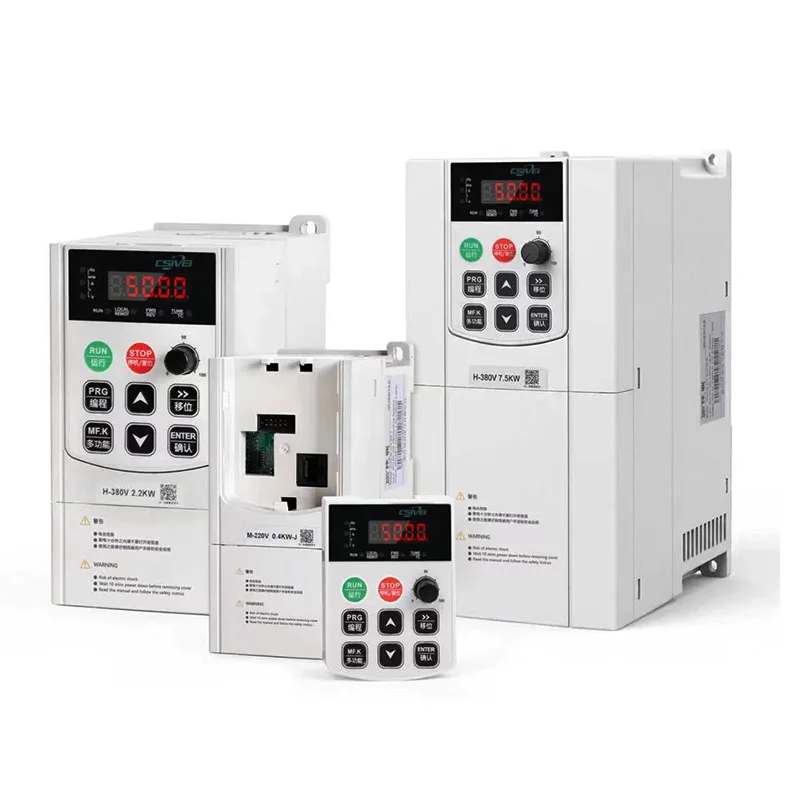

4kw ওয়াটার পাম্প ইনভার্টার সোলার ভিএফডি

CSIVEI 4kw ওয়াটার পাম্প ইনভার্টার সোলার VFD হল বৃহৎ সোলার ওয়াটার পাম্পিং প্রজেক্টের জন্য একটি উচ্চ-পারফরম্যান্স সলিউশন। গভীর-ওয়েল সাবমারসিবল পাম্প এবং বুস্টার স্টেশনগুলির জন্য ডিজাইন করা হয়েছে, এটি সেন্সরবিহীন ভেক্টর নিয়ন্ত্রণ সহ উচ্চ স্টার্টিং টর্ক সরবরাহ করে। ড্রাইভটি স্বয়ংক্রিয়ভাবে সৌর প্যানেল ভোল্টেজের উপর ভিত্তি করে আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে, সারাদিনে সর্বাধিক জলের প্রবাহ নিশ্চিত করে। ধ্রুবক চাপ, ড্রাই-রান সুরক্ষা এবং ফল্ট লগ স্টোরেজের জন্য বিল্ট-ইন পিআইডি। ঐচ্ছিক IP40 ফিল্টার সহ IP20 ঘের নিয়ন্ত্রণ কক্ষের জন্য উপযুক্ত। GPRS/4G মডিউলের মাধ্যমে দূরবর্তী পর্যবেক্ষণ সমর্থন করে। CSIVEI সম্প্রদায়ের জল সরবরাহ এবং বড় আকারের কৃষির জন্য নির্ভরযোগ্য, অফ-গ্রিড পাম্পিং সরবরাহ করে।

মূল পরামিতি এবং স্পেসিফিকেশন

সাধারণ অ্যাপ্লিকেশন

পরিবেশগত পুনরুদ্ধার প্রকল্পের জন্য, এই 4kw ওয়াটার পাম্প ইনভার্টার সোলার VFD বনায়ন, তৃণভূমি পুনর্বাসন এবং মরুভূমির সবুজ বেল্টের জন্য একটি টেকসই জলের উৎস প্রদান করে। এটি ভূগর্ভস্থ জল উত্তোলন করে বা শুষ্ক অঞ্চলে গাছের চারা, গুল্ম এবং স্থানীয় গাছপালা সেচের জন্য পৃষ্ঠের জল সংগ্রহ করে। সিস্টেমটি টাইমার বা মাটির আর্দ্রতা সেন্সর দিয়ে সম্পূর্ণ স্বয়ংক্রিয় হতে পারে, শুধুমাত্র প্রয়োজন হলেই জল সরবরাহ করা যায়। এর বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা বিভিন্ন কনফিগারেশনের সৌর অ্যারে গ্রহণ করে, এটিকে সহজে স্কেল করা যায়। মরুকরণ বিরোধী বেল্ট, রাস্তার ধারে গাছ লাগানো, খনি পুনরুদ্ধার এবং জলাভূমি পুনরুদ্ধারে নিয়োজিত, ড্রাইভটি এমনকি সবচেয়ে দূরবর্তী স্থানেও জ্বালানী সরবরাহ ছাড়াই উচ্চ আপটাইম নিশ্চিত করে।

ভেক্টর নিয়ন্ত্রণ এবং পাম্প-নির্দিষ্ট অ্যালগরিদম

CSIVEI ফ্যাক্টরির মানের 4kw ওয়াটার পাম্প ইনভার্টার সোলার VFD সেন্সরলেস ভেক্টর কন্ট্রোল নিযুক্ত করে যা সেন্ট্রিফিউগাল এবং সাবমার্সিবল পাম্প লোডের জন্য অপ্টিমাইজ করা হয়েছে। এটি বিতরণ করে:

●  উচ্চ স্টার্টিং টর্ক – 0.5Hz এ 150% পর্যন্ত, লম্বা শ্যাফ্ট সহ গভীর-ওয়েল পাম্পের জন্য অপরিহার্য।

●  স্থির কম-গতির অপারেশন – সৌর শক্তি প্রান্তিক হলে স্থবির হওয়া রোধ করে।

●  স্বয়ংক্রিয় পাম্প বক্ররেখা অভিযোজন – ড্রাইভ সর্বোত্তম দক্ষতা বজায় রাখতে পাম্পের হেড-ফ্লো বৈশিষ্ট্যগুলি শেখে৷

● ধ্রুব চাপ / ধ্রুবক প্রবাহ মোড – বিল্ট-ইন PID চাপ বা প্রবাহ সেন্সর থেকে প্রতিক্রিয়া গ্রহণ করে, সৌর ওঠানামা নির্বিশেষে সেটপয়েন্ট বজায় রাখে।

●  সফট স্টার্ট এবং সফট স্টপ – ওয়াটার হ্যামার, পাইপ স্ট্রেস এবং মোটর সার্জ কারেন্ট দূর করে।

এই অ্যালগরিদমগুলি নিশ্চিত করে যে পাম্পটি পুরো সৌর দিনে, ভোর থেকে শেষ বিকেল পর্যন্ত, ঘন ঘন ট্রিপিং বা যান্ত্রিক শক ছাড়াই মসৃণভাবে কাজ করে।

FQA

প্রশ্ন 1: ড্রাইভটি "ড্রাই-রান" ফল্ট দেখায় কিন্তু কূপে জল রয়েছে৷ কি ভুল?

উত্তর: ড্রাই-রান সেন্সর (ফ্লো সুইচ, ইলেক্ট্রোড বা চাপ সেন্সর) ভুলভাবে ইনস্টল বা ক্যালিব্রেট করা হতে পারে। সেন্সর ওয়্যারিং পরীক্ষা করুন এবং পাম্প স্টার্টআপের সময় মিথ্যা ট্রিপ এড়াতে সনাক্তকরণের বিলম্ব দীর্ঘস্থায়ী করুন (প্যারামিটার P.61)। এছাড়াও নিশ্চিত করুন যে পাম্পটি আসলে নিমজ্জিত - জলের স্তরটি গ্রহণের নীচে নেমে যেতে পারে।

প্রশ্ন 2: MPPT এর বাইরে কি ড্রাইভের একটি শক্তি সঞ্চয় মোড আছে?

উঃ হ্যাঁ। "অটো এনার্জি অপ্টিমাইজেশান" (AEO) বৈশিষ্ট্যটি মোটর ভোল্টেজ হ্রাস করে যখন পাম্পের লোড হালকা হয় (যেমন, কম প্রবাহের চাহিদা), আউটপুটকে প্রভাবিত না করে 10-20% শক্তির ব্যবহার হ্রাস করে৷ প্যারামিটার P.52 = 1 সক্ষম করুন।

প্রশ্ন 3: আমি ড্রাইভ থেকে কোন ডেটা লগ করতে পারি?

উত্তর: ড্রাইভটি দৈনিক শক্তির ফলন (kWh), জলের পরিমাণ (m³), পাম্পের রানটাইম (ঘন্টা), ত্রুটির ঘটনা এবং ক্রমবর্ধমান মোট সংখ্যা লগ করে। ডেটা অভ্যন্তরীণ মেমরিতে সংরক্ষণ করা হয় (গত 30 দিন) এবং Modbus বা SD কার্ড (ঐচ্ছিক) মাধ্যমে রপ্তানি করা যেতে পারে।

প্রশ্ন 4: আমার কি আলাদা পাম্প কন্ট্রোলার বা নরম স্টার্টার দরকার?

উত্তর: না। CSIVEI সোলার VFD সমস্ত নিয়ন্ত্রণ ফাংশনকে একীভূত করে: MPPT, পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, পাম্প সুরক্ষা (ড্রাই-রান, ওভারলোড, পাইপ বিস্ফোরণ), এবং ধ্রুব চাপের জন্য ঐচ্ছিক PID। এটি পাম্প কন্ট্রোলার এবং নরম স্টার্টার উভয়ই প্রতিস্থাপন করে।

প্রশ্ন 5: এই ড্রাইভের কি গ্রাউন্ডিং প্রয়োজনীয়তা আছে?

উত্তর: সঠিক গ্রাউন্ডিং গুরুত্বপূর্ণ। তামার কন্ডাক্টর ব্যবহার করে ড্রাইভের পিই টার্মিনালটিকে একটি ডেডিকেটেড আর্থ গ্রাউন্ডে সংযুক্ত করুন। এছাড়াও সৌর প্যানেল ফ্রেম এবং পাম্প মোটর গ্রাউন্ড. মাটিতে ব্যর্থ হলে বৈদ্যুতিক শক বা ড্রাইভের ত্রুটি হতে পারে।

ইনস্টলেশন সতর্কতা

ইনডোর মাউন্ট প্রয়োজন- আদর্শ IP20 ঘেরটি নিয়ন্ত্রণ কক্ষ বা আবহাওয়ারোধী ক্যাবিনেটের জন্য ডিজাইন করা হয়েছে। বহিরঙ্গন ব্যবহারের জন্য, ঐচ্ছিক IP54 ঘের অর্ডার করুন বা একটি প্রতিরক্ষামূলক আবাসনে ইনস্টল করুন।

পর্যাপ্ত বায়ুচলাচল- সঠিক তাপ অপচয় নিশ্চিত করতে ড্রাইভের উপরে এবং নীচে 100 মিমি ন্যূনতম ক্লিয়ারেন্স বজায় রাখুন। পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়।

সঠিক তারের মাপ- অতিরিক্ত উত্তাপ রোধ করতে রেট করা কারেন্টের কমপক্ষে 125% রেট করা কেবল ব্যবহার করুন। ভোল্টেজ ড্রপ এবং পাওয়ার লস কমাতে ডিসি ইনপুট তারগুলি যতটা সম্ভব ছোট রাখুন।

সঠিক গ্রাউন্ডিং- PE টার্মিনালটিকে একটি ডেডিকেটেড আর্থ গ্রাউন্ডে সংযুক্ত করুন। এছাড়াও গ্রাউন্ড সোলার প্যানেল ফ্রেম এবং পাম্প মোটর। অনুপযুক্ত গ্রাউন্ডিং বৈদ্যুতিক শক, ড্রাইভের ত্রুটি বা বজ্রপাতের ক্ষতি হতে পারে।
