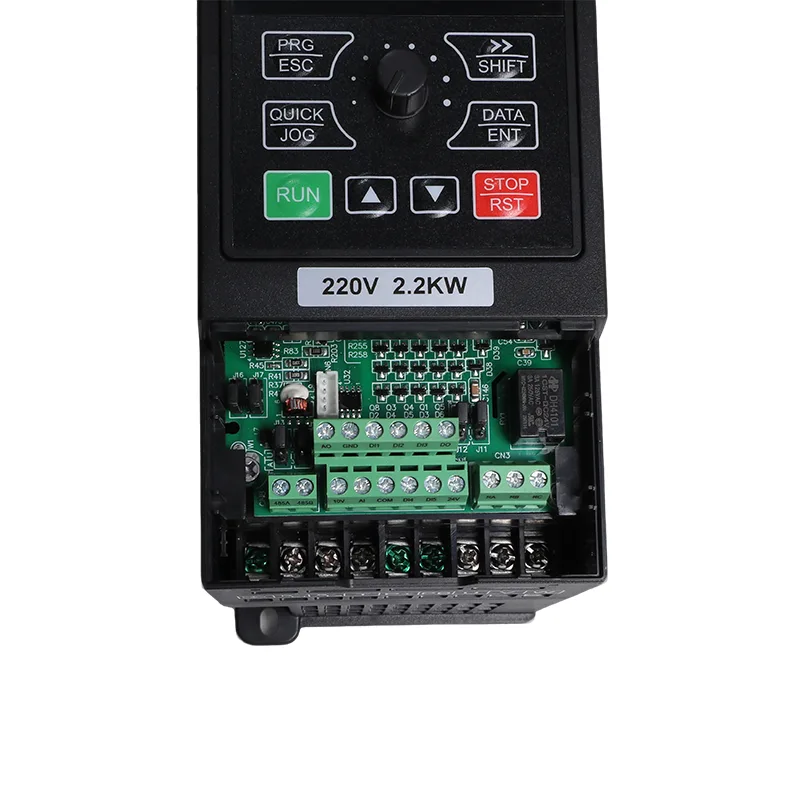

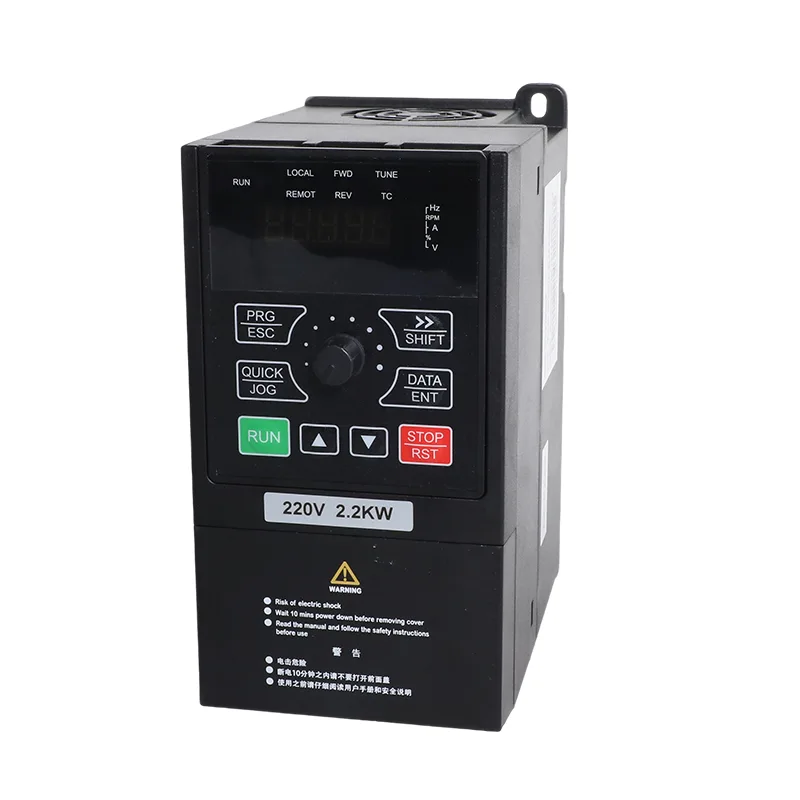

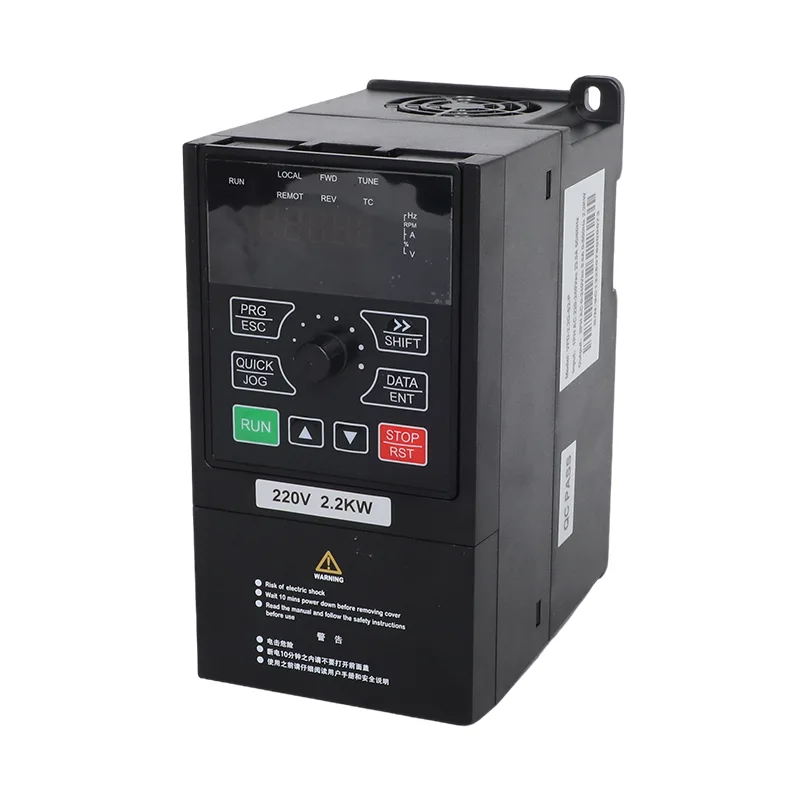

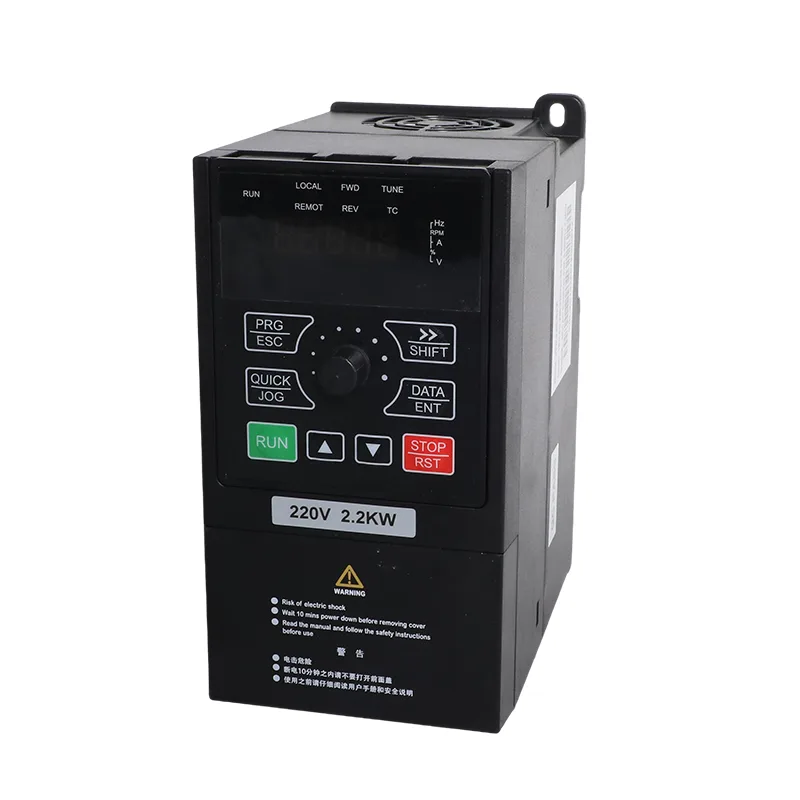

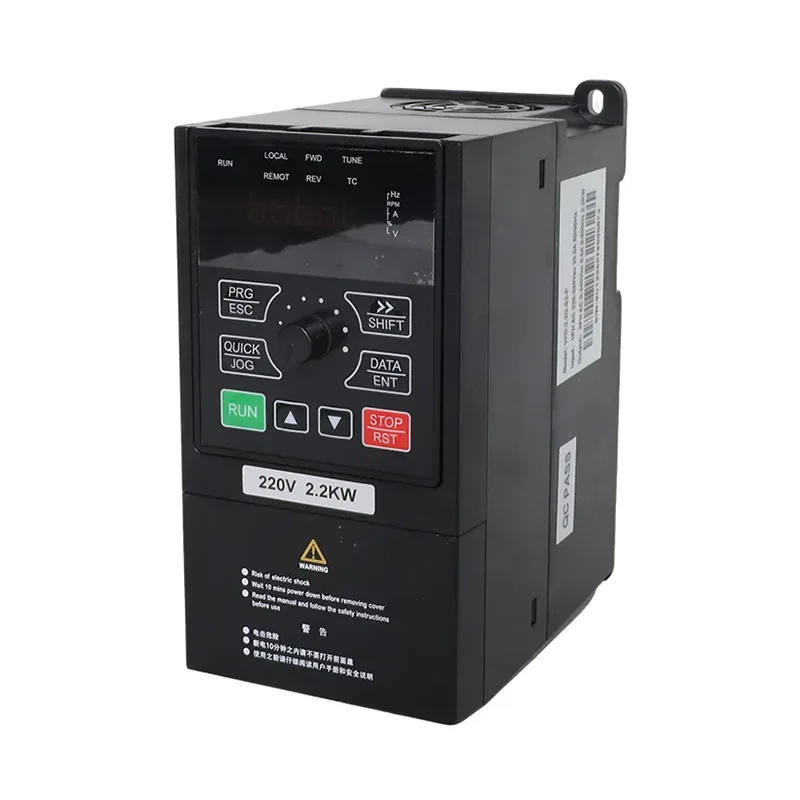

7.5kW/11kW 3 ফেজ 380V সোলার পাম্প এবং সাধারণ উদ্দেশ্য ইনভার্টার VFD

CSIVEI iMaster VFD-PC10 সিরিজে তিন-ফেজ 380 V অ্যাপ্লিকেশনের জন্য VFD-PC10-7.5G-T4 এবং VFD-PC10-11G-T4-MK মডেল অন্তর্ভুক্ত রয়েছে। তালিকাভুক্ত আউটপুট কারেন্ট হল 7.5 কিলোওয়াট মডেলের জন্য 17 A এবং 11 kW মডেলের জন্য 25 A। উভয় রেটিং সৌর-চালিত পাম্পিং সিস্টেম এবং সামঞ্জস্যপূর্ণ শিল্প মোটর অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, নির্বাচিত ড্রাইভের বৈদ্যুতিক বৈশিষ্ট্যের সাপেক্ষে।

সোলার পাম্প মোডে, 7.5kW/11kW 3 ফেজ 380V সোলার পাম্প এবং সাধারণ উদ্দেশ্য ইনভার্টার VFD একটি ফটোভোলটাইক অ্যারে থেকে ডিসি পাওয়ার ব্যবহার করে এবং উপলব্ধ সৌর ইনপুট অনুযায়ী মোটর নিয়ন্ত্রণ করতে সর্বাধিক পাওয়ার পয়েন্ট ট্র্যাকিং (MPPT) প্রয়োগ করে। সাধারণ-উদ্দেশ্য মোডে, এটি সামঞ্জস্যপূর্ণ পাম্প এবং অন্যান্য সরঞ্জামগুলির জন্য পরিবর্তনশীল-ফ্রিকোয়েন্সি মোটর নিয়ন্ত্রণ সরবরাহ করে। অপারেটিং মোডটি প্রয়োজনীয় অ্যাপ্লিকেশন এবং সরবরাহকৃত কনফিগারেশন অনুযায়ী প্যারামিটার P8-00 এর মাধ্যমে নির্বাচন করা হয়।

একটি বেসিক মোটর-স্পীড কন্ট্রোলারের সাথে তুলনা করে, তালিকাভুক্ত PC10 ফাংশনগুলির মধ্যে রয়েছে জল-স্তরের পর্যবেক্ষণ, আন্ডারলোড সনাক্তকরণ এবং প্রোব-ফল্ট রিপোর্টিং। এই ফাংশনগুলি পাম্পিং সিস্টেমগুলির সাথে প্রাসঙ্গিক যেখানে জলের উত্স, স্টোরেজ ট্যাঙ্ক এবং পাম্প অপারেশন ড্রাইভের মাধ্যমে পর্যবেক্ষণ করা প্রয়োজন।

মডেল স্পেসিফিকেশন

শুধুমাত্র মোটর পাওয়ারের উপর নির্ভর না করে বৈদ্যুতিন সংকেতের মেরু বদল-এর আউটপুট-কারেন্ট রেটিং এর সাথে মোটরের রেট করা কারেন্ট তুলনা করে মডেলটি বেছে নিন। ইনস্টলেশনের আগে সঠিক মডেল প্রত্যয়, ইনপুট ভোল্টেজ প্রয়োজনীয়তা এবং প্রযোজ্য নেমপ্লেট ডেটা নিশ্চিত করুন।

প্রস্তাবিত সৌর অ্যারে কনফিগারেশন

নীচের রেফারেন্স কনফিগারেশন দুটি ড্রাইভ রেটিংয়ের জন্য তালিকাভুক্ত মডিউল পরিমাণ দেখায়। তারা PV সিস্টেম ডিজাইনের জন্য একটি সূচনা পয়েন্ট প্রদান করে; চূড়ান্ত ব্যবস্থা অবশ্যই নির্বাচিত মডিউলের বৈদ্যুতিক ডেটা, সাইটের সর্বনিম্ন তাপমাত্রা এবং পাম্পিং প্রয়োজনীয়তার বিপরীতে যাচাই করতে হবে।

সারণি C. সাধারণ স্পেসিফিকেশন (iMaster পরিসর জুড়ে একই)

সোলার পাম্প অপারেশন এবং গ্রিড ব্যাকআপ

PC10 সিরিজের তথ্য সৌর এবং গ্রিড পাওয়ারের জন্য কনফিগার করা ইনস্টলেশনের জন্য একটি স্বয়ংক্রিয় অপারেটিং ক্রম বর্ণনা করে। নথিভুক্ত কনফিগারেশনে, প্যারামিটার P8-15 সরবরাহ-মোড আচরণ নির্বাচন করে। P8-15 0-এ সেট করা হলে, ড্রাইভটি সৌর শক্তিতে কাজ করে যখন উপলব্ধ থাকে এবং কনফিগার করা দুর্বল-আলো এবং পরিবর্তনের যুক্তি অনুসারে গ্রিড ব্যবহার করে।

সরবরাহকৃত প্যারামিটার তথ্য 60 মিনিটের ডিফল্ট সহ গ্রিড-অপারেশন ব্যবধান হিসাবে P8-16 এবং 4 সেকেন্ডের ডিফল্ট সহ সোলার অপারেশনে ফিরে আসার সাথে যুক্ত বিলম্ব হিসাবে P8-17 তালিকাভুক্ত করে। কমিশন করার আগে সঠিক মডেল এবং ফার্মওয়্যার সংস্করণের জন্য ম্যানুয়ালটির বিপরীতে সমর্থিত ক্রম এবং প্যারামিটার ডিফল্টগুলি নিশ্চিত করুন৷

একটি AC ব্যাকআপ উত্স ব্যবহার করে একটি সিস্টেমের জন্য, তারের এবং পরিবর্তনের ব্যবস্থা অবশ্যই প্রযোজ্য সার্কিট ডায়াগ্রাম অনুসরণ করবে৷ বাহ্যিক সুইচিং সরঞ্জাম প্রয়োজন কিনা তা নিশ্চিত করুন; অনুমান করবেন না যে বৈদ্যুতিন সংকেতের মেরু বদল একা প্রতিটি উৎস-সুইচিং ফাংশন সম্পাদন করে।

ওয়াটার লেভেল কন্ট্রোল এবং প্রোব মনিটরিং

শেয়ার্ড ওয়াটার সাপ্লাই, সেচ এবং অ্যাকুয়াকালচার সিস্টেমের জন্য, পাম্প অপারেশন স্টোরেজ ট্যাঙ্কের জলের স্তর এবং উৎসে জলের প্রাপ্যতা উভয়ের উপর নির্ভর করতে পারে। তালিকাভুক্ত PC10 প্যারামিটারগুলি জল-স্তর সনাক্তকরণ, আন্ডারলোড পর্যবেক্ষণ এবং প্রোব-ফল্ট ডায়াগনস্টিকস সম্পর্কিত ফাংশন প্রদান করে।

ট্যাঙ্ক-স্তর সনাক্তকরণ

সরবরাহ করা প্যারামিটার তথ্য AI জল-স্তর সনাক্তকরণের জন্য P8-18, পূর্ণ-স্তরের থ্রেশহোল্ডের জন্য P8-19 এবং ঘুমের বিলম্বের জন্য P8-20 সনাক্ত করে। কনফিগার করা লেভেল সিগন্যাল এবং থ্রেশহোল্ড নির্ধারণ করে যে ড্রাইভটি কীভাবে পর্যবেক্ষণ করা ট্যাঙ্কের অবস্থার প্রতি সাড়া দেয়। সেন্সরের ধরন, তারের এবং প্রকৃত নিয়ন্ত্রণের ক্রম প্রযোজ্য তারের ডায়াগ্রাম এবং পরামিতি নির্দেশাবলী অনুসরণ করা উচিত।

উৎস-জল এবং আন্ডারলোড মনিটরিং

উৎস-জল সুরক্ষা তথ্য আন্ডারলোড সনাক্তকরণ স্তরের জন্য P8-24, সনাক্তকরণ সময়ের জন্য P8-25 এবং পুনরায় সেট করার জন্য P8-26 ব্যবহার করে। এই পরামিতিগুলি প্রাসঙ্গিক যেখানে মোটর লোড হ্রাস জলের সম্ভাব্য অভাব বা সম্পর্কিত পাম্পের অবস্থা সনাক্ত করতে ব্যবহৃত হয়।

প্রোব-ফল্ট রিপোর্টিং

সরবরাহকৃত উত্স P8-22 কে একটি প্রোব-ক্ষতি পর্যবেক্ষণ থ্রেশহোল্ড এবং E43 কে সংশ্লিষ্ট প্রোব-ফল্ট ইঙ্গিত হিসাবে চিহ্নিত করে। সিস্টেম কনফিগার বা সমস্যা সমাধানের সময় প্রাসঙ্গিক মডেল ম্যানুয়ালটিতে অ্যালার্ম সংজ্ঞা এবং সনাক্তকরণ শর্তগুলি নিশ্চিত করুন।

জল-স্তর এবং আন্ডারলোড ফাংশন সঠিক সেন্সর নির্বাচন, ইনস্টলেশন এবং প্যারামিটার সেটিংসের উপর নির্ভর করে। পণ্যের ডকুমেন্টেশনে উল্লিখিত শর্তে তাদের কমিশন এবং পরীক্ষা করা উচিত।

কন্ট্রোল কন্টিনিউটি এবং রিমোট মনিটরিং

সরবরাহকৃত PC10 সিরিজের তথ্যে বলা হয়েছে যে প্যানেল কমান্ড এবং যোগাযোগ কমান্ডগুলি একটি পাওয়ার চক্র জুড়ে ধরে রাখা যেতে পারে। প্রকৃত পুনঃসূচনা আচরণ কনফিগার করা কমান্ড উত্স, পুনঃসূচনা পরামিতি এবং অ্যাপ্লিকেশনের নিরাপত্তা প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা উচিত।

RS485 Modbus RTU যোগাযোগ ইন্টারফেস হিসাবে তালিকাভুক্ত করা হয়েছে। উৎসটি নিরীক্ষণ প্যারামিটার U0-49 কে সাপ্লাই-মোড স্থিতি হিসাবে চিহ্নিত করে, 0 নির্দেশ করে গ্রিড অপারেশন এবং 1টি সৌর অপারেশন নির্দেশ করে। প্রযোজ্য যোগাযোগ ডকুমেন্টেশনে নিবন্ধনের সংজ্ঞা এবং উপলব্ধ স্থিতি মান নিশ্চিত করার পরে এই তথ্যটি একটি সামঞ্জস্যপূর্ণ পর্যবেক্ষণ সিস্টেম দ্বারা ব্যবহার করা যেতে পারে।

দূরবর্তী পর্যবেক্ষণ উপযোগী যখন ড্রাইভটি জলের ট্যাঙ্ক, সেচ স্টেশন বা অন্য কোন স্থানে কাজ করে যেখানে কন্ট্রোলার ক্রমাগত উপস্থিত থাকে না। প্রদর্শিত স্থিতি প্রকৃত অপারেটিং অবস্থার সাথে মেলে তা নিশ্চিত করতে যোগাযোগ সেটআপ পরীক্ষা করা উচিত।

সাধারণ-উদ্দেশ্য বৈদ্যুতিন সংকেতের মেরু বদল অপারেশন

সাধারণ-উদ্দেশ্য মোডে, বৈদ্যুতিন সংকেতের মেরু বদল সামঞ্জস্যপূর্ণ সরঞ্জামের জন্য পরিবর্তনশীল-ফ্রিকোয়েন্সি মোটর নিয়ন্ত্রণ প্রদান করে। তালিকাভুক্ত নিয়ন্ত্রণ পদ্ধতিগুলি হল সেন্সরলেস ভেক্টর কন্ট্রোল (SVC) এবং V/F কন্ট্রোল, বিল্ট-ইন PID, সামঞ্জস্যযোগ্য ত্বরণ এবং হ্রাস, JOG নিয়ন্ত্রণ এবং Modbus RTU যোগাযোগ সহ অতিরিক্ত ফাংশন সহ।

মাইন ডিওয়াটারিং, কোয়ারি ডাস্ট সাপ্রেশন, ইন্ডাস্ট্রিয়াল সার্কুলেশন এবং প্রসেস পাম্পের মতো সামঞ্জস্যপূর্ণ অ্যাপ্লিকেশনের জন্য সাধারণ-উদ্দেশ্য কনফিগারেশন বিবেচনা করা যেতে পারে। মডেলটি অবশ্যই মোটরের রেট করা বর্তমান, লোড বৈশিষ্ট্য, ত্বরণের প্রয়োজনীয়তা এবং অপারেটিং শুল্কের সাথে মিলিত হতে হবে।

প্যারামিটার P8-00 সরবরাহকৃত তথ্যে অপারেটিং-মোড নির্বাচন পরামিতি হিসাবে চিহ্নিত করা হয়েছে। মোডটি প্রকৃত অ্যাপ্লিকেশন এবং সরবরাহকৃত মডেলের নির্দেশাবলী অনুযায়ী কনফিগার করা উচিত। সৌর পাম্প এবং সাধারণ-উদ্দেশ্য অপারেশনের মধ্যে যেকোনো পরিবর্তন অবশ্যই নির্ধারিত প্যারামিটার-সেটিং এবং কমিশনিং পদ্ধতি অনুসরণ করবে।

সাধারণ অ্যাপ্লিকেশন

1. সম্প্রদায় এবং গ্রামের জল সরবরাহ

একটি ডিস্ট্রিবিউশন ট্যাঙ্কে বোরহোল বা নদী-জল পাম্প করার জন্য, ড্রাইভের সোলার অপারেশন এবং তালিকাভুক্ত স্তর-মনিটরিং ফাংশনগুলিকে সিস্টেম ডিজাইনের অংশ হিসাবে বিবেচনা করা যেতে পারে। ড্রাইভ নির্বাচন করার আগে মোটর রেটিং, পাম্পিং হেড, প্রয়োজনীয় জলের পরিমাণ এবং ট্যাঙ্ক-স্তর নিয়ন্ত্রণ সংজ্ঞায়িত করা উচিত।

2. সেচ সমবায় এবং ভাগ করা পাম্প স্টেশন

শেয়ার্ড সেচ ব্যবস্থা একাধিক ক্ষেত্র বা সেচ অঞ্চল সরবরাহ করতে একটি কেন্দ্রীয় পাম্প ব্যবহার করতে পারে। নির্বাচনের প্রয়োজনীয় প্রবাহ, মোট গতিশীল মাথা, দৈনিক অপারেটিং সময়সূচী এবং সৌর বা গ্রিড পাওয়ারের প্রাপ্যতা প্রতিফলিত করা উচিত।

3. মাছ এবং চিংড়ি খামার

জল-বিনিময় এবং সঞ্চালন পাম্প অ্যাকুয়াকালচার সাইটে পরিবর্তনশীল-ফ্রিকোয়েন্সি নিয়ন্ত্রণ ব্যবহার করতে পারে যেখানে মোটর এবং পাম্প ব্যবস্থা সামঞ্জস্যপূর্ণ। সাইটের পাওয়ার সাপ্লাই সহ প্রয়োজনীয় পাম্পিং সময়সূচী এবং জল-ব্যবস্থাপনা নিয়ন্ত্রণগুলি বিবেচনা করা উচিত।

4. খনি এবং কোয়ারি জল ব্যবস্থাপনা

সাধারণ-উদ্দেশ্য মোডে, ড্রাইভটি সামঞ্জস্যপূর্ণ মাইন ডিওয়াটারিং, পিট-ওয়াটার ম্যানেজমেন্ট এবং ধুলো-দমন পাম্পিং সরঞ্জামের জন্য মূল্যায়ন করা যেতে পারে। নির্দিষ্ট ইনস্টলেশনের জন্য মোটর রেটিং, লোড শর্ত, পরিবেশগত প্রয়োজনীয়তা এবং প্রয়োজনীয় নিয়ন্ত্রণ পদ্ধতি যাচাই করুন।

5. ইন্ডাস্ট্রিয়াল সার্কুলেশন এবং কুলিং

সাধারণ-উদ্দেশ্য কনফিগারেশন সামঞ্জস্যপূর্ণ প্রক্রিয়া-জল সঞ্চালন, কুলিং-টাওয়ার মেক-আপ এবং অন্যান্য শিল্প পাম্পিং দায়িত্বগুলির জন্য বিবেচনা করা যেতে পারে। সিস্টেম ডিজাইনের অংশ হিসাবে প্রয়োজনীয় প্রবাহ, অপারেটিং চাপ এবং মোটর বৈশিষ্ট্যগুলি মূল্যায়ন করা উচিত।

প্রযুক্তিগত বিশেষ উল্লেখ

ঘেরটি IP20 রেট করা হয়েছে এবং জল প্রবেশের বিরুদ্ধে সুরক্ষা প্রদান করে না। ড্রাইভটি পর্যাপ্ত বায়ুচলাচল সহ একটি উপযুক্ত অন্দর বা প্রতিরক্ষামূলক ঘের পরিবেশে এবং এর তাপমাত্রা, আর্দ্রতা এবং ইনস্টলেশনের প্রয়োজনীয়তা অনুসারে ইনস্টল করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. 11 কিলোওয়াট মডেলের জন্য কত PV অ্যারে তালিকাভুক্ত করা হয়েছে?

সরবরাহকৃত রেফারেন্স কনফিগারেশন 250 Wp রেট করা 18 মডিউলের তিনটি স্ট্রিং বা 300 Wp রেট করা 15 মডিউলের তিনটি স্ট্রিং নির্দিষ্ট করে। এই ব্যবস্থাগুলি যথাক্রমে 54টি মডিউল বা 45টি মডিউল এবং উভয় ক্ষেত্রেই 13.5 kWp এর গণনাকৃত নামমাত্র অ্যারে পাওয়ারের সাথে মিলে যায়৷ চূড়ান্ত স্ট্রিং ডিজাইন অবশ্যই মডিউল ডেটাশিট, সাইটের সর্বনিম্ন তাপমাত্রা এবং বৈদ্যুতিন সংকেতের মেরু বদল ডিসি ভোল্টেজ সীমার বিরুদ্ধে যাচাই করতে হবে।

2. 65 dBA রেটিং মানে কি একটি শাব্দ ঘের প্রয়োজন?

সরবরাহকৃত স্পেসিফিকেশন সর্বোচ্চ 65 dBA এর শব্দের মাত্রা তালিকাভুক্ত করে। অতিরিক্ত অ্যাকোস্টিক ট্রিটমেন্ট প্রয়োজন কিনা তা নির্ভর করে ইনস্টলেশনের অবস্থান, রুম অ্যাকোস্টিক, অপারেটিং সরঞ্জাম এবং প্রযোজ্য শব্দের প্রয়োজনীয়তার উপর। একটি দখলকৃত বিল্ডিং বা ঘেরা সরঞ্জাম ঘরে ড্রাইভের অবস্থান করার সময় ইনস্টলেশন পরিবেশ বিবেচনা করুন।

3. একটি ড্রাইভ কি একাধিক পাম্প চালাতে পারে?

সাধারণ-উদ্দেশ্য কনফিগারেশন মোট লোড এবং সমর্থিত নিয়ন্ত্রণ পদ্ধতির সাথে মিলিত হওয়া উচিত। ভেক্টর-নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য, ম্যানুয়ালটিতে প্রযোজ্য মোটর ব্যবস্থা নিশ্চিত করুন। একটি ড্রাইভ থেকে একাধিক মোটর চালানোর জন্য ড্রাইভ রেটিং এর মধ্যে থাকা সম্মিলিত কারেন্ট এবং প্রতিটি মোটরের উপযুক্ত ওভারলোড সুরক্ষা থাকা প্রয়োজন। নির্বাচিত নিয়ন্ত্রণ মোডের জন্য প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করুন।

4. বর্তমান শক্তি উৎস কিভাবে নিরীক্ষণ করা যেতে পারে?

সরবরাহকৃত তথ্য 0-এর সাথে গ্রিড অপারেশনের প্রতিনিধিত্ব করে এবং 1টি সোলার অপারেশনের প্রতিনিধিত্ব করে, সাপ্লাই-মোড সূচক হিসাবে পর্যবেক্ষণ পরামিতি U0-49 চিহ্নিত করে। প্যারামিটারটি Modbus RTU-এ পড়া হতে পারে যেখানে সমর্থিত। একটি দূরবর্তী মনিটরিং সিস্টেমে এটি একীভূত করার আগে প্রযোজ্য ম্যানুয়ালের বিরুদ্ধে নিবন্ধনের সংজ্ঞা এবং যোগাযোগ সেটিংস নিশ্চিত করুন।

5. কি নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন?

হিটসিঙ্ক এবং কুলিং ফ্যানকে ধুলো থেকে পরিষ্কার রাখুন, রক্ষণাবেক্ষণের সময়সূচী অনুযায়ী টার্মিনাল এবং তারের সংযোগগুলি পরিদর্শন করুন এবং পরিবেষ্টিত তাপমাত্রা এবং বায়ুচলাচল নিরীক্ষণ করুন। তালিকাভুক্ত অপারেটিং তাপমাত্রার পরিসর হল -10°C থেকে 50°C, 40°C এর উপরে ডিরেটিং সহ। সরবরাহকৃত উচ্চতা নির্দেশিকাও 1000 মিটারের উপরে ডিরেটিং নির্দিষ্ট করে। পরিদর্শন বিরতি এবং রক্ষণাবেক্ষণ পদ্ধতির জন্য সঠিক মডেলের নির্দেশাবলী অনুসরণ করুন।

6. এই বৈদ্যুতিন সংকেতের মেরু বদল সৌর পাম্পিং সীমাবদ্ধ?

না। সরবরাহ করা PC10 সিরিজের তথ্য সৌর পাম্প মোড এবং সাধারণ-উদ্দেশ্য বৈদ্যুতিন সংকেতের মেরু বদল মোড তালিকাভুক্ত করে। সোলার পাম্প অপারেশন MPPT এবং নথিভুক্ত পাম্পিং-সম্পর্কিত সুরক্ষা ফাংশন অন্তর্ভুক্ত করে, যখন সাধারণ-উদ্দেশ্য অপারেশন SVC বা V/F মোটর নিয়ন্ত্রণ, PID এবং Modbus RTU সমর্থন করে। প্যারামিটার P8-00 মোড-নির্বাচন পরামিতি হিসাবে চিহ্নিত করা হয়। মডেল-নির্দিষ্ট ম্যানুয়াল-এ অনুমোদিত সেটিং এবং মোড-পরিবর্তন পদ্ধতি নিশ্চিত করুন।
