ধ্রুবক চাপ জল সরবরাহ নিয়ন্ত্রণ মন্ত্রিসভা

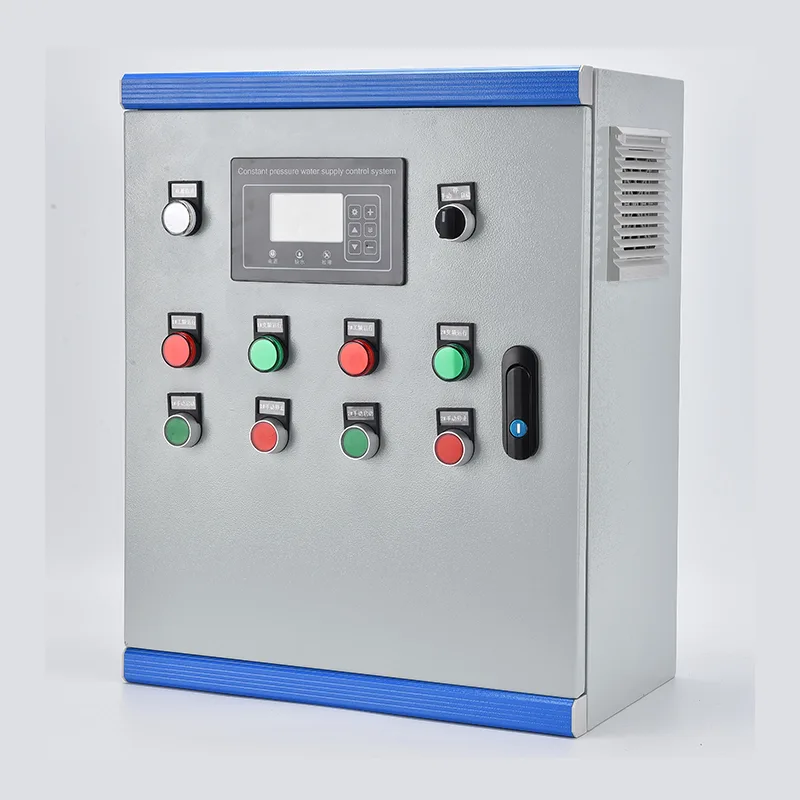

কনস্ট্যান্ট প্রেসার ওয়াটার সাপ্লাই কন্ট্রোল ক্যাবিনেট একটি ভিএফডি, পিএলসি বা ডেডিকেটেড পাম্প কন্ট্রোলার, ইনকামিং সার্কিট ব্রেকার, প্রতি পাম্পের আউটপুট কন্টাক্টর, কন্ট্রোল ট্রান্সফরমার এবং প্রেসার ট্রান্সমিটার ইন্টারফেসকে একটি একক ফ্লোর-স্ট্যান্ডিং এনক্লোজারে সংহত করে। পাওয়ার রেটিং 380–480 V থ্রি-ফেজে 0.75 kW থেকে 400 kW পর্যন্ত। প্রধান শিরোনামের একটি চাপ সেন্সর নিয়ামককে একটি 4-20 mA সংকেত প্রদান করে, যা ক্রমাগত ব্যবহারকারী-সংজ্ঞায়িত সেটপয়েন্টের সাথে প্রকৃত চাপের তুলনা করে এবং ±0.02 MPa-এর মধ্যে নিয়ন্ত্রণ বজায় রাখতে একটি PID লুপের মাধ্যমে VFD আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে। মাল্টি-পাম্প সিস্টেমে, সীসা পাম্প VFD নিয়ন্ত্রণের অধীনে কাজ করে যখন ল্যাগ পাম্পগুলি ক্রমিকভাবে শুরু হয় বা চাহিদা ওঠানামার সাথে সাথে সেড করা হয়। ডিউটি ​​ঘূর্ণন ব্যালেন্স সব পাম্প জুড়ে ঘন্টা চালানো হয়. সুরক্ষা ড্রাই-রান, ওভারলোড, ফেজ লস, শর্ট সার্কিট এবং অতিরিক্ত চাপকে কভার করে। একটি দরজা-মাউন্ট করা HMI টাচস্ক্রিন সিস্টেমের চাপ, পাম্পের অবস্থা, ফ্রিকোয়েন্সি, ফল্ট লগ এবং শক্তি ডেটা প্রদর্শন করে। Modbus RTU/TCP বা ঐচ্ছিক 4G ক্লাউড গেটওয়ের মাধ্যমে যোগাযোগ দূরবর্তী পর্যবেক্ষণ এবং SCADA একীকরণ সক্ষম করে। ঘেরটি পাউডার আবরণ সহ গ্যালভানাইজড ইস্পাত থেকে তৈরি করা হয়েছে, IP54 রেট দেওয়া হয়েছে বা বাইরের ব্যবহারের জন্য IP65 পর্যন্ত।

আদর্শ অ্যাপ্লিকেশন

যেখানে চাহিদা পরিবর্তনের পরেও জলের চাপ সামঞ্জস্যপূর্ণ থাকতে হবে, সেখানে কনস্ট্যান্ট প্রেসার ওয়াটার সাপ্লাই কন্ট্রোল ক্যাবিনেট গ্র্যাভিটি স্টোরেজ এবং ফিক্সড-স্পিড পাম্পিংকে স্বয়ংক্রিয়, চাহিদা-প্রতিক্রিয়াশীল নিয়ন্ত্রণের সাথে প্রতিস্থাপন করে।

পৌরসভা জল সরবরাহ এবং বুস্টার স্টেশন

শহুরে জল নেটওয়ার্কগুলি পিক ঘন্টা এবং রাতারাতি নিম্ন-প্রবাহের সময়গুলির মধ্যে প্রশস্ত চাপের দোল অনুভব করে। মন্ত্রিসভা নির্দিষ্ট নেটওয়ার্ক পয়েন্টগুলিতে পাম্পের গতি এবং স্টেজিং মডিউলেশন করে, পাইপ জয়েন্টগুলিকে চাপ দেয় এবং পরিষেবার অভিযোগ উত্পন্ন করে এমন ডিপস এবং সার্জেস দূর করে। দীর্ঘ ট্রান্সমিশন মেইন বরাবর বুস্টার স্টেশনগুলির জন্য, পিআইডি লুপ আপস্ট্রিম চাপ এবং পরিবর্তনশীল ডাউনস্ট্রিম অফটেক পরিবর্তনের সাথে খাপ খায়।

সুউচ্চ আবাসিক ও বাণিজ্যিক ভবন

অ্যাপার্টমেন্ট টাওয়ার, হোটেল, এবং অফিস ব্লক উপরের তলায় নির্ভরযোগ্য চাপ প্রয়োজন. একাধিক উল্লম্ব মাল্টি-স্টেজ পাম্প সহ একটি ধ্রুবক চাপের ক্যাবিনেট স্বয়ংক্রিয়ভাবে দখল-ভিত্তিক চাহিদার সাথে মেলে আউটপুট সামঞ্জস্য করে — মধ্যাহ্নে কম, সকাল এবং সন্ধ্যায় উচ্চতর। সিস্টেমটি তাদের কাঠামোগত লোড, লেজিওনেলা ঝুঁকি এবং রক্ষণাবেক্ষণ অ্যাক্সেসের প্রয়োজনীয়তার সাথে বিশাল ছাদের ট্যাঙ্কগুলির প্রয়োজনীয়তাকে সরিয়ে দেয়।

শিল্প প্রক্রিয়া এবং শীতল জল

উত্পাদন কেন্দ্র, খাদ্য প্রক্রিয়াকরণ সুবিধা এবং পাওয়ার স্টেশনগুলির জন্য শক্তভাবে নিয়ন্ত্রিত চাপে প্রক্রিয়াজাতকরণের জল প্রয়োজন। মন্ত্রিসভা কুলিং টাওয়ার মেকআপ, ওয়াশডাউন লাইন, বয়লার ফিড, এবং প্রসেস প্রয়োজনীয়তার জন্য উপযুক্ত নিয়মের সঠিকতা সহ প্রোডাকশন ওয়াটার সার্কিট সরবরাহ করে। VFD-ভিত্তিক নিয়ন্ত্রণ থ্রোটলিং এর সাথে যুক্ত শক্তির অপচয় এবং ভালভ পরিধান দূর করে।

কৃষি সেচ

বড় আকারের ড্রিপ, স্প্রিংকলার এবং কেন্দ্র-পিভট সিস্টেমের বিভিন্ন ইমিটার বৈশিষ্ট্য সহ ফিল্ড জোন জুড়ে স্থিতিশীল চাপে পরিবর্তনশীল প্রবাহের প্রয়োজন। ক্যাবিনেট একাধিক পাম্প কনফিগারেশন পরিচালনা করে, যার মধ্যে সাবমার্সিবল বোরহোল এবং অনুভূমিক বুস্টার পাম্প রয়েছে, স্বয়ংক্রিয়ভাবে খোলা সেচ অঞ্চলের সংখ্যার সাথে আউটপুট মেলে। উৎস জলের স্তর পরিবর্তনের সময় অন্তর্নির্মিত শুষ্ক-চালিত সুরক্ষা সুরক্ষা পাম্প।

গ্রামীণ ও সম্প্রদায় জল সরবরাহ

গ্রাম ব্যবস্থা এবং দূরবর্তী জনবসতিগুলি স্বয়ংক্রিয় চাপ ব্যবস্থাপনা থেকে উপকৃত হয় যা ম্যানুয়াল পাম্প অপারেশন প্রতিস্থাপন করে। স্টোরেজ ট্যাঙ্ক লেভেল সেন্সরের সাথে একত্রিত, ভোক্তাদের ধ্রুবক চাপ সরবরাহ করার সময় ট্যাঙ্ক ভরাট বজায় রাখতে ক্যাবিনেট স্বয়ংক্রিয়ভাবে শুরু হয় এবং বন্ধ হয়ে যায়। 4G এর মাধ্যমে দূরবর্তী পর্যবেক্ষণ একটি একক অপারেটরকে একটি মোবাইল ফোন বা কেন্দ্রীয় SCADA থেকে একাধিক বিক্ষিপ্ত স্টেশন পরিচালনা করতে দেয়।

হোটেল, রিসোর্ট এবং আতিথেয়তা

একটি সাইট জুড়ে বিল্ডিং সহ রিসর্ট এবং অবসর সুবিধার গেস্ট রুম, রান্নাঘর, লন্ড্রি এবং ল্যান্ডস্কেপিংয়ের জন্য অভিন্ন চাপ প্রয়োজন। মন্ত্রিসভা পিক-পিক ঘন্টার সময় শক্তি হ্রাস করার সময় সর্বোচ্চ সকাল এবং সন্ধ্যার চাহিদা মেটাতে একাধিক পাম্প পরিচালনা করে, সিস্টেমটি মূলত রাতারাতি স্লিপ মোডে থাকে।

প্রযুক্তিগত গভীর ডুব

কনস্ট্যান্ট প্রেসার ওয়াটার সাপ্লাই কন্ট্রোল ক্যাবিনেট ভিএফডি স্পিড কন্ট্রোল, পিএলসি-ভিত্তিক পাম্প সিকোয়েন্সিং, এবং একটি একক ফ্যাক্টরি-অ্যাসেম্বল এনক্লোজারে ব্যাপক সুরক্ষাকে একত্রিত করে, একক-পাম্প থেকে মাল্টি-পাম্প ইনস্টলেশনের জন্য স্বায়ত্তশাসিত চাপ ব্যবস্থাপনা সরবরাহ করে।

পিআইডি ক্লোজড-লুপ প্রেসার রেগুলেশন

প্রধান শিরোনাম পাইপের একটি চাপ ট্রান্সমিটার জলের চাপকে 4-20 mA অ্যানালগ সংকেতে রূপান্তরিত করে। কন্ট্রোলার একটি ডিজিটাল পিআইডি অ্যালগরিদম চালায়: আনুপাতিক লাভ নির্ধারণ করে যে সিস্টেম চাপের বিচ্যুতিতে কতটা আক্রমনাত্মকভাবে সাড়া দেয়, অবিচ্ছেদ্য সময় স্থির-স্থিতি অফসেটকে দূর করে, এবং ডেরিভেটিভ ড্যাম্পিং হঠাৎ প্রবাহ পরিবর্তনের সময় ওভারশুটকে দমন করে। পিআইডি আউটপুট সরাসরি ভিএফডি ফ্রিকোয়েন্সি রেফারেন্স সেট করে, রিয়েল টাইমে চাহিদা মেলে পাম্পের গতি সামঞ্জস্য করে। নির্দিষ্ট সিস্টেমের বৈশিষ্ট্যগুলি — পাইপের দৈর্ঘ্য, পাম্পের বক্ররেখা, এবং চাপ জাহাজের ভলিউমের সাথে মিলিত হলে সাধারণ নিয়ন্ত্রণের নির্ভুলতা ±0.02 MPa-এর মধ্যে থাকে।

মাল্টি-পাম্প সিকোয়েন্সিং লজিক

যখন চাহিদা একটি একক VFD-চালিত পাম্পের ধারণক্ষমতা অতিক্রম করে, তখন নিয়ামক অতিরিক্ত পাম্পগুলিকে সচল করে। সীসা পাম্প VFD নিয়ন্ত্রণে চলে। যদি এটি সর্বোচ্চ ফ্রিকোয়েন্সিতে পৌঁছায় এবং চাপ এখনও সেটপয়েন্টের নিচে পড়ে, তাহলে কন্ট্রোলার তার বাইপাস কন্টাক্টরের মাধ্যমে এই পাম্পটিকে ফিক্সড-স্পিড অপারেশনে স্থানান্তর করে এবং VFD নিয়ন্ত্রণের অধীনে একটি ল্যাগ পাম্প শুরু করে। চাহিদা কমে যাওয়ায় এবং VFD সেটপয়েন্টের উপরে চাপের সাথে ন্যূনতম ফ্রিকোয়েন্সিতে পৌঁছায়, ল্যাগ পাম্পগুলি একে একে সেড করা হয় এবং লিড পাম্প পরিবর্তনশীল-গতি নিয়ন্ত্রণে ফিরে আসে। এটি নিশ্চিত করে যে শুধুমাত্র একটি পাম্প যে কোনো সময়ে পরিবর্তনশীল গতিতে চলে যখন অন্যগুলি তাদের সর্বোত্তম দক্ষতার পয়েন্টের কাছে নির্দিষ্ট গতিতে কাজ করে।

ডিউটি ​​রোটেশন এবং ইকুয়ালাইজেশন

সমানভাবে পরিধান বিতরণ করতে, কন্ট্রোলার ক্রমবর্ধমান রান ঘন্টা বা শুরু গণনার উপর ভিত্তি করে সীসা পাম্প উপাধি ঘোরান। যখন ঘূর্ণন ট্রিগার হয় তখন সর্বনিম্ন ঘন্টা সহ পাম্প পরবর্তী সীসা হয়, যা চাপের ব্যাঘাত এড়াতে নিম্ন-প্রবাহের পরিস্থিতিতে ঘটে। রক্ষণাবেক্ষণের জন্য অফলাইনে নেওয়া একটি পাম্প একটি ডিজিটাল ইনপুটের মাধ্যমে ঘূর্ণন থেকে লক করা হয়, এবং নিয়ামক অবশিষ্ট পাম্প জুড়ে দায়িত্ব পুনরায় বরাদ্দ করে।

ঘুম, জেগে ওঠা এবং নিম্ন-প্রবাহ ব্যবস্থাপনা

শূন্য-চাহিদার সময়কালে — বাণিজ্যিক ভবনগুলিতে রাতারাতি, উদাহরণস্বরূপ — VFD অবশেষে তার সর্বনিম্ন ফ্রিকোয়েন্সিতে পৌঁছে যায় যখন সেটপয়েন্টে চাপ থাকে। কনফিগারযোগ্য বিলম্বের পরে, কন্ট্রোলার স্লিপ মোডে প্রবেশ করে এবং সমস্ত পাম্প বন্ধ করে দেয়। একটি ছোট ডায়াফ্রাম ট্যাঙ্ক ঘুমের সময় সিস্টেমের চাপ বজায় রাখে। যখন চাপ জেগে ওঠার থ্রেশহোল্ডে ক্ষয়প্রাপ্ত হয়, তখন কন্ট্রোলার সীসা পাম্প পুনরায় চালু করে এবং চাপ পুনরুদ্ধার করতে র‌্যাম্প আপ করে। এই চক্রটি পাম্পগুলিকে বর্ধিত সময়ের জন্য বন্ধ ভালভের বিরুদ্ধে চলতে বাধা দেয়, শক্তি সঞ্চয় করে এবং পাম্পকে অতিরিক্ত গরম হওয়া থেকে রক্ষা করে।

পাম্প সুরক্ষা স্যুট

নিয়ামক স্ট্যান্ডার্ড মোটর ওভারলোডের বাইরে পাম্প-নির্দিষ্ট সুরক্ষা প্রদান করে। ড্রাই-রান সনাক্তকরণ একটি ভাল স্তরের প্রোব বা মোটর আন্ডারকারেন্ট সেন্সিং থেকে একটি ডিজিটাল ইনপুট ব্যবহার করে। অটো-রিসেট সহ ওভারপ্রেশার ট্রিপ পাইপের ক্ষতি প্রতিরোধ করে যদি একটি ভালভ হঠাৎ বন্ধ হয়ে যায়। একটি দ্রুত-চক্র লকআউট মোটর উইন্ডিংগুলিকে রক্ষা করতে প্রতি ঘন্টায় শুরুর সংখ্যা সীমিত করে। ফেজ লস এবং ফেজ সিকোয়েন্স মনিটরিং বিপরীত ঘূর্ণন থেকে যান্ত্রিক ক্ষতি প্রতিরোধ করে। সমস্ত ট্রিপ ইভেন্ট টাইম-স্ট্যাম্প করা হয় এবং ফল্ট লগে সংরক্ষণ করা হয়, লকআউটের আগে অপারেটরের হস্তক্ষেপের প্রয়োজন হওয়ার আগে একটি কনফিগারযোগ্য সংখ্যক স্বয়ংক্রিয়-রিসেট প্রচেষ্টা সহ।

ভিএফডি ড্রাইভ আর্কিটেকচার

VFD 60 সেকেন্ডের জন্য 110% ওভারলোড রেটিং সহ পরিবর্তনশীল-টর্ক পাম্প ডিউটির জন্য নির্বাচিত হয়েছে। ফ্লাইং-স্টার্ট ক্ষমতা ওভারকারেন্টে ট্রিপ না করে একটি উপকূলীয় পাম্পে বিরামহীন পুনরায় চালু করতে সক্ষম করে। স্কিপ-ফ্রিকোয়েন্সি প্রোগ্রামিং যান্ত্রিক অনুরণন ব্যান্ড এড়িয়ে চলে। স্বয়ংক্রিয় শক্তি অপ্টিমাইজেশন হালকা লোডে মোটর ম্যাগনেটাইজিং কারেন্ট হ্রাস করে, যখন পাম্প সম্পূর্ণ গতির নিচে চলে তখন অতিরিক্ত শক্তি সঞ্চয় করে। একটি অন্তর্নির্মিত ডিসি লিঙ্ক চোক এবং আরএফআই ফিল্টার সরবরাহে হারমোনিক কারেন্ট ইনজেকশন কমিয়ে দেয়।

HMI এবং অপারেটর ইন্টারফেস

একটি দরজা-মাউন্ট করা রঙের টাচস্ক্রিন রিয়েল-টাইম সিস্টেমের চাপ এবং সেটপয়েন্ট, পৃথক পাম্পের স্থিতি, ক্রমবর্ধমান রান ঘন্টা এবং প্রতি পাম্পের শুরু গণনা, ত্রুটি ইতিহাস সহ সক্রিয় অ্যালার্ম এবং পাসওয়ার্ড-সুরক্ষিত প্যারামিটার অ্যাক্সেস সরবরাহ করে। ম্যানুয়াল ওভাররাইড নিয়ন্ত্রণ কমিশনিং এবং রক্ষণাবেক্ষণ কার্যক্রম সমর্থন করে।

দূরবর্তী পর্যবেক্ষণ এবং যোগাযোগ

স্ট্যান্ডার্ড RS485 Modbus RTU সাইট SCADA বা টেলিমেট্রি সরঞ্জামের সাথে সংযোগ করে। একটি ঐচ্ছিক 4G বা ইথারনেট ক্লাউড গেটওয়ে ওয়েব ব্রাউজার বা স্মার্টফোন অ্যাপের মাধ্যমে দূরবর্তী অ্যাক্সেস সক্ষম করে, রিয়েল-টাইম চাপ, পাম্পের স্থিতি, শক্তি খরচ এবং অ্যালার্ম পুশ বিজ্ঞপ্তি সরবরাহ করে। অপারেটরগুলি নির্দিষ্ট সিস্টেমের প্রয়োজনীয়তার জন্য দূরবর্তীভাবে চাপ সেটপয়েন্টগুলি সামঞ্জস্য করতে পারে।

ঘের এবং পরিবেশগত নির্মাণ

ফ্লোর-স্ট্যান্ডিং ক্যাবিনেটটি UV-প্রতিরোধী পাউডার আবরণ সহ 1.5-2.0 মিমি গ্যালভানাইজড স্টিল শীট ব্যবহার করে। IP54 হল ইনডোর পাম্প কক্ষের জন্য আদর্শ। IP55 বা IP65 আউটডোর এবং জল-চিকিত্সা পরিবেশের জন্য উপলব্ধ। থার্মোস্ট্যাটিক ফ্যান কন্ট্রোল সহ ফিল্টার করা ফোর্সড এয়ার ভেন্টিলেশন VFD এর অপারেটিং রেঞ্জের মধ্যে অভ্যন্তরীণ তাপমাত্রা বজায় রাখে। গ্রীষ্মমন্ডলীয় বা মরুভূমির বহিরঙ্গন ইনস্টলেশনের জন্য, একটি সানশেড ক্যানোপি এবং অ্যান্টি-কনডেনসেশন হিটার নির্দিষ্ট করা যেতে পারে। ক্যাবিনেট বেস গ্রন্থি প্লেট মাধ্যমে তারের এন্ট্রি হয়। মন্ত্রিসভাটি IEC 61439-1/2-এ ডিজাইন করা হয়েছে এবং তৈরি করা হয়েছে, সমস্ত উপাদান সিই-চিহ্নিত এবং আঞ্চলিক সার্টিফিকেশন উপলব্ধ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: কিভাবে মন্ত্রিসভা ধ্রুবক চাপ বজায় রাখে?

প্রধান জল শিরোনামে একটি চাপ সেন্সর ক্রমাগত সিস্টেমের চাপ পরিমাপ করে এবং নিয়ামককে একটি 4-20 mA সংকেত পাঠায়। নিয়ামকের পিআইডি অ্যালগরিদম ব্যবহারকারী-সেট লক্ষ্যের সাথে প্রকৃত চাপের তুলনা করে। চাপ কমে গেলে, এটি পাম্পের গতি বাড়াতে VFD আউটপুট ফ্রিকোয়েন্সি বাড়ায়। চাপ বেড়ে গেলে, এটি পাম্পকে ধীর করে দেয়। এই ক্লোজড-লুপ রেগুলেশন ক্রমাগত চলে, সাধারণত সেটপয়েন্টের ±0.02 MPa-এর মধ্যে চাপ ধরে রাখে।

প্রশ্ন 2: একটি ধ্রুবক চাপ জল সরবরাহ নিয়ন্ত্রণ মন্ত্রিসভা নিয়ন্ত্রণ করতে পারে কয়টি পাম্প?

স্ট্যান্ডার্ড কনফিগারেশন 1 থেকে 6 পাম্প সমর্থন করে, 2 বা 3টি পাম্প সবচেয়ে সাধারণ স্থাপনা। মাল্টি-পাম্প সিস্টেমে, একটি একক VFD পরিবর্তনশীল-গতি পাম্প চালায় যখন চাহিদা বৃদ্ধির সাথে সাথে অতিরিক্ত পাম্পগুলি নির্দিষ্ট গতিতে শুরু হয়। সমস্ত পাম্প সিকোয়েন্সিং, অল্টারনেশন এবং ফল্ট চেঞ্জওভার লজিক কন্ট্রোলারের মধ্যে তৈরি করা হয়েছে।

প্রশ্ন 3: এই ক্যাবিনেট এবং প্রতিটি পাম্পে পৃথক VFD ইনস্টল করার মধ্যে পার্থক্য কী?

মন্ত্রিসভা একটি সম্পূর্ণ নিয়ন্ত্রণ ব্যবস্থা সরবরাহ করে — পাম্প সিকোয়েন্সিং লজিক, চাপ পিআইডি লুপ, স্বয়ংক্রিয় বিকল্প, ফল্ট পরিবর্তন, ঘুম/জাগরণ ফাংশন, এবং একটি একক ব্যবহারকারী ইন্টারফেস — সমস্তই প্রি-ওয়্যার্ড এবং ফ্যাক্টরি-পরীক্ষিত। পৃথক ভিএফডি উল্লেখযোগ্য বাহ্যিক প্রকৌশল ছাড়া মাল্টি-পাম্প অপারেশন সমন্বয় করতে পারে না।

প্রশ্ন 4: সিস্টেম কি স্টোরেজ ট্যাঙ্কের সাথে বা ছাড়া কাজ করতে পারে?

উভয়. ট্যাঙ্ক-ফিল অ্যাপ্লিকেশনে, নিয়ামক সিস্টেমের চাপ বজায় রাখে যখন ট্যাঙ্কের একটি স্তরের সেন্সর শুরু/স্টপ কর্তৃপক্ষ প্রদান করে। একটি সরাসরি প্রধান কনফিগারেশনে, নিয়ামক সরাসরি বিতরণ পাইপিংয়ের উপর লাইনের চাপ বজায় রাখে, কোনো স্টোরেজ ট্যাঙ্ক ছাড়াই ভোক্তাদের চাহিদা মেলে পাম্পের গতি পরিবর্তন করে।

প্রশ্ন 5: কোন পাম্প ধরনের সামঞ্জস্যপূর্ণ?

ক্যাবিনেট 380-480 V, 50/60 Hz জুড়ে সাবমারসিবল বোরহোল পাম্প, উল্লম্ব মাল্টি-স্টেজ পাম্প, অনুভূমিক শেষ-সাকশন সেন্ট্রিফিউগাল পাম্প এবং ইনলাইন বুস্টার পাম্পগুলিতে ব্যবহৃত স্ট্যান্ডার্ড থ্রি-ফেজ ইন্ডাকশন মোটর নিয়ন্ত্রণ করে। স্থায়ী চুম্বক মোটরগুলিও সামঞ্জস্যপূর্ণ VFD এর সাথে চালিত হতে পারে।

প্রশ্ন 6: কি পাওয়ার পরিসীমা পাওয়া যায়?

স্ট্যান্ডার্ড কনফিগারেশন 0.75 কিলোওয়াট থেকে 400 কিলোওয়াট কভার করে। ক্যাবিনেটের আকার পাম্পের সংখ্যা, প্রতিটি পাম্পের মোটর ফুল-লোড কারেন্ট এবং সাইটের ত্রুটির স্তরের উপর ভিত্তি করে করা হয়। আমাদের প্রকৌশলীরা আপনার পাম্প ডেটা থেকে VFD, কন্টাক্টর, সার্কিট ব্রেকার এবং বাসবার সিস্টেম নির্বাচন করবেন।

প্রশ্ন 7: কোন দূরবর্তী পর্যবেক্ষণ বিকল্প উপলব্ধ?

স্ট্যান্ডার্ড RS485 Modbus RTU সাইট SCADA এর সাথে সংযোগ করে। ঐচ্ছিক 4G বা ইথারনেট গেটওয়েগুলি একটি ক্লাউড প্ল্যাটফর্মের সাথে লিঙ্ক করে, যা ওয়েব ব্রাউজার বা স্মার্টফোন অ্যাপের মাধ্যমে রিয়েল-টাইম চাপ, পাম্পের স্থিতি, শক্তি খরচ, ফল্ট অ্যালার্ম এবং ঐতিহাসিক ডেটা অ্যাক্সেস প্রদান করে। এসএমএস বা অ্যাপ পুশ নোটিফিকেশন অপারেটরদের ত্রুটি সম্পর্কে সতর্ক করে।

প্রশ্ন 8: মন্ত্রিসভা কি রক্ষণাবেক্ষণ প্রয়োজন?

দরজা সীল এবং বায়ুচলাচল ফিল্টার মাসিক পরিদর্শন. বিদ্যুৎ সমাপ্তির ত্রৈমাসিক চেক। নিরাপত্তা ডিভাইস এবং বিকল্প যুক্তির বার্ষিক কার্যকরী পরীক্ষা। ভিএফডি কুলিং ফ্যান এবং ডিসি লিংক ক্যাপাসিটারের সার্ভিস লাইফ 5-10 বছর এবং পরিবর্তনযোগ্য। চাপ ট্রান্সমিটার বার্ষিক ক্রমাঙ্কিত করা উচিত.

প্রশ্ন 9: কীভাবে এই সিস্টেমটি ঐতিহ্যগত পাম্পিংয়ের তুলনায় শক্তি সঞ্চয় করে?

একটি থ্রটলিং ভালভ সহ একটি ধ্রুব-গতির পাম্প একটি কৃত্রিম নিষেধাজ্ঞার বিরুদ্ধে পাম্পিং শক্তি নষ্ট করে। ভিএফডি সরাসরি চাহিদার সাথে পাম্পের গতি মেলে। যেহেতু পাম্প পাওয়ার স্কেল গতির ঘনক দিয়ে, 80% গতিতে একটি পাম্প মোটামুটি 50% পূর্ণ-গতির শক্তি টেনে নেয়। শূন্য-চাহিদার সময়কালে স্লিপ মোডের সাথে, ইনস্টলেশনগুলি সাধারণত 20% থেকে 40% শক্তি হ্রাস পায়।

একটি মিউনিসিপ্যাল ​​সেকেন্ডারি ওয়াটার সাপ্লাই আপগ্রেড — হাই-রাইজ আবাসিক জেলা

পটভূমি

একটি প্রধান এশীয় শহরের একটি পৌরসভা জল কর্তৃপক্ষ 80টিরও বেশি সেকেন্ডারি জল সরবরাহ বুস্টার স্টেশন পরিচালনা করে যা উচ্চ-বৃদ্ধি আবাসিক সম্প্রদায়গুলিকে পরিবেশন করে। প্রতিটি স্টেশন 18 থেকে 35 তলা পর্যন্ত টাওয়ার জুড়ে 200 থেকে 800 অ্যাপার্টমেন্ট সরবরাহ করেছিল। বিদ্যমান সরঞ্জামগুলি পুরানো ছিল — কিছু স্টেশন ফ্লোট-ভালভ রিফিল সহ ছাদের ট্যাঙ্ক ব্যবহার করত, অন্যরা চাপ-হ্রাসকারী ভালভ সহ স্থির-গতির পাম্প সেট ব্যবহার করত। চাপের গুণমান উন্নত করতে, জনস্বাস্থ্যের ভিত্তিতে ছাদের ট্যাঙ্কগুলি সরাতে এবং পাম্পিং শক্তি খরচ কমাতে সিটি সরকার একটি আপগ্রেডকে বাধ্যতামূলক করেছে৷

চ্যালেঞ্জ

প্রতিটি বুস্টার স্টেশন একটি স্বতন্ত্র চাহিদা প্রোফাইল সহ একটি টাওয়ার পরিবেশন করেছে: তীক্ষ্ণ সকাল এবং সন্ধ্যার চূড়া, দিনের মাঝারি চাহিদা এবং রাতারাতি প্রায় শূন্য প্রবাহ। বিদ্যমান ফিক্সড-স্পীড পাম্পগুলি চাহিদা নির্বিশেষে পূর্ণ ক্ষমতায় চলে, চাপ-হ্রাসকারী ভালভের মাধ্যমে অতিরিক্ত চাপে রক্তপাত হয়। পাম্প কক্ষে তাপ এবং শব্দ উৎপন্ন করার সময় এটি যথেষ্ট শক্তির অপচয় করে। নতুন স্বাস্থ্য বিধিগুলি পূরণ করার জন্য ছাদের ট্যাঙ্কগুলি সরানো দরকার, এবং কর্তৃপক্ষের জন্য সমস্ত নতুন স্টেশনগুলিকে একটি কেন্দ্রীয় SCADA প্ল্যাটফর্মে ডেটা রিপোর্ট করতে হবে৷ ভৌত স্থানও আঁটসাঁট ছিল — বেশিরভাগ পাম্প রুম সীমিত সিলিং উচ্চতা এবং সীমিত প্রবেশাধিকার সহ বেসমেন্ট এলাকায় পুনরুদ্ধার করা হয়েছিল।

কেন ধ্রুবক চাপ জল সরবরাহ নিয়ন্ত্রণ মন্ত্রিসভা চয়ন করুন?

তিনটি স্টেশনে সফল পাইলটের পর, কর্তৃপক্ষ ফ্যাক্টরি-ইঞ্জিনিয়ারযুক্ত ধ্রুবক চাপের ক্যাবিনেট নির্বাচন করে। একটি একক ঘেরে VFD, কন্ট্রোলার, তিনটি উল্লম্ব মাল্টি-স্টেজ পাম্প, প্রেসার ইন্টারফেস এবং HMI টাচস্ক্রিনের জন্য আউটপুট কন্টাক্টর রাখা হয়েছে — পুরানো প্যানেলের পদচিহ্নের সাথে মিলে যায়। পিআইডি চাপ নিয়ন্ত্রণ চাপ-হ্রাসকারী ভালভ সম্পূর্ণরূপে অপসারণ করার অনুমতি দেয়। প্রয়োজন অনুযায়ী অতিরিক্ত পাম্প স্টেজিং সহ চাহিদা মেলে সীসা পাম্পের গতি ভিন্ন হয়। রাতারাতি, সিস্টেমটি ঘুমিয়েছিল, একটি ছোট ডায়াফ্রাম জাহাজ দ্বারা চাপ ছিল।

উপরের ফ্লোর অ্যাপার্টমেন্টে পানির চাপ চাহিদা নির্বিশেষে নিয়ন্ত্রক ন্যূনতম পর্যায়ে স্থিতিশীল হয়, নিচ তলায় অতিরিক্ত চাপ ছাড়াই যা পুরানো সিস্টেমের কারণে ঘটেছিল। প্রতি স্টেশনে শক্তি খরচ মিটার করা হয়েছিল এবং মডবাসের উপর কর্তৃপক্ষের SCADA-তে প্রেরণ করা হয়েছিল, যা অপারেটরদের রিয়েল-টাইম দৃশ্যমানতা এবং প্রতিটি টাওয়ারের নির্দিষ্ট উচ্চতার জন্য দূরবর্তীভাবে চাপ সেটপয়েন্টগুলি সামঞ্জস্য করার ক্ষমতা দেয়।

স্থাপনা

18 মাসের মধ্যে প্রথম পর্বে বত্রিশটি ধ্রুবক চাপের ক্যাবিনেট স্থাপন করা হয়েছিল। প্রতিটি মন্ত্রিসভা নির্দিষ্ট টাওয়ারের সাথে মিলে যাওয়া পাম্প ডেটা এবং চাপ সেটপয়েন্টগুলির সাথে প্রাক-লোড ছিল। অন-সাইট কমিশনিং সংযুক্ত মেইন সরবরাহ, পাম্প মোটর তার, এবং চাপ ট্রান্সমিটার — সাধারণত প্রতি স্টেশনে এক দিনে সম্পন্ন হয়।

ফলাফল

●  কমিশনের তিন মাসের মধ্যে 32টি সম্প্রদায়ের উপরতলার বাসিন্দাদের চাপের অভিযোগ শূন্যে নেমে এসেছে।

●  পাম্পের শক্তি খরচ আগের ফিক্সড-স্পীড বেসলাইনের তুলনায় গড়ে 35% কমেছে, যা কর্তৃপক্ষের 25% লক্ষ্যকে ছাড়িয়ে গেছে।

●  ছাদের ট্যাঙ্কগুলি ডিকমিশন এবং অপসারণ করা হয়েছিল, সংশ্লিষ্ট রক্ষণাবেক্ষণ এবং জলের গুণমান মেনে চলার খরচগুলি দূর করে৷

●  একটি দুই-ব্যক্তির অপারেশন দল এখন কেন্দ্রীয় SCADA থেকে দূরবর্তীভাবে 32টি স্টেশন পরিচালনা করে।

●  কর্তৃপক্ষ অবশিষ্ট 50টি স্টেশনের জন্য ধ্রুবক চাপের ক্যাবিনেটকে মানসম্মত করেছে, বর্তমানে দ্বিতীয় ধাপের কাজ চলছে।
