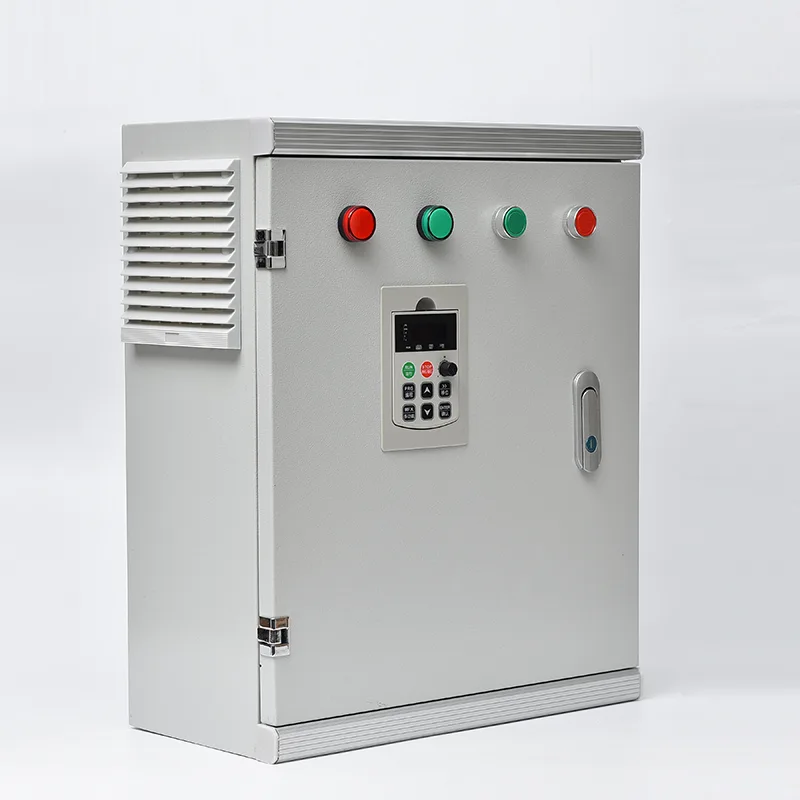

স্মার্ট সেচ নিয়ন্ত্রণ বাক্স

কন্ট্রোল বক্স একটি পিএলসি বা ডেডিকেটেড সেচ কন্ট্রোলার, সার্কিট ব্রেকার, পাম্প কন্টাক্টর বা ভিএফডি, ভালভ আউটপুট টার্মিনাল, একটি কন্ট্রোল ট্রান্সফরমার এবং একটি একক প্রাচীর-মাউন্ট বা মেঝে-স্ট্যান্ডিং এনক্লোসারে ঢেউ সুরক্ষাকে একীভূত করে। এটি মাটির আর্দ্রতা সেন্সর, বৃষ্টির পরিমাপক, তাপমাত্রা এবং আর্দ্রতা সেন্সর, ফ্লো মিটার এবং চাপ ট্রান্সমিটার থেকে ইনপুট গ্রহণ করে, তারপরে কনফিগারযোগ্য অঞ্চল জুড়ে প্রোগ্রাম করা সেচের সময়সূচী কার্যকর করে - সাধারণত মডেলের উপর নির্ভর করে 4 থেকে 120 সোলেনয়েড ভালভ - হয় অনুক্রমিকভাবে বা অত্যধিক গ্রুপে। পাম্প স্টার্ট লজিক নিশ্চিত করে যে কোনও ভালভ খোলার আগে প্রধান পাম্প বা বুস্টার পাম্প জড়িত থাকে এবং সমস্ত ভালভ বন্ধ হয়ে যাওয়ার পরে বন্ধ হয়ে যায়, শুকনো চলমান এবং চাপ বৃদ্ধি রোধ করে। একটি সমন্বিত 4G/LoRa/Wi-Fi যোগাযোগ মডিউল একটি ক্লাউড প্ল্যাটফর্মে রিয়েল-টাইম ফিল্ড ডেটা এবং অপারেশনাল স্থিতি প্রেরণ করে, যেখানে চাষীরা সেচের ইতিহাস দেখতে, সময়সূচী সামঞ্জস্য করতে এবং স্মার্টফোন অ্যাপ বা ওয়েব ড্যাশবোর্ডের মাধ্যমে ফল্ট অ্যালার্ম পেতে পারে। মাল্টি-চ্যানেল ফার্টিগেশন কন্ট্রোল একটি বিকল্প হিসাবে উপলব্ধ, লক্ষ্য EC এবং pH মানের উপর ভিত্তি করে কনফিগারযোগ্য ইনজেকশন পাম্পের মাধ্যমে তরল সার বা অ্যাসিডের সুনির্দিষ্ট ডোজ করার অনুমতি দেয়। ঘেরটি আবহাওয়ারোধী পাউডার আবরণ সহ গ্যালভানাইজড বা স্টেইনলেস স্টিল থেকে তৈরি করা হয়েছে, আউটডোর ইনস্টলেশনের জন্য IP55 বা তার উপরে রেট দেওয়া হয়েছে। ব্যাটারি ব্যাকআপের সাথে সৌর শক্তির সামঞ্জস্য অফ-গ্রিড সাইটগুলির জন্য উপলব্ধ, যখন স্ট্যান্ডার্ড এসি মডেলগুলি 110 V থেকে 415 V একক-ফেজ বা তিন-ফেজ সরবরাহ কভার করে।

আদর্শ অ্যাপ্লিকেশন

ছোট উদ্যানগত টানেল থেকে শুরু করে বিস্তীর্ণ বাগানের অপারেশন পর্যন্ত, স্মার্ট সেচ নিয়ন্ত্রণ বাক্সটি স্বয়ংক্রিয়, সেন্সর-চালিত জল ব্যবস্থাপনার সাথে ম্যানুয়াল সেচ এবং অনুমানকে প্রতিস্থাপন করে যা ফসলের আসলে কী প্রয়োজন তা সাড়া দেয়।

কৃষি সেচ এবং ব্রোডাক্র শস্য

মাল্টি-জোন স্বয়ংক্রিয় সেচের মাধ্যমে বড় আকারের ক্ষেত ফসল, বাগান এবং দ্রাক্ষাক্ষেত্রগুলি উপকৃত হয় যা সম্পত্তি জুড়ে কয়েক ডজন সোলেনয়েড ভালভ পরিচালনা করে। মাটির আর্দ্রতা থ্রেশহোল্ড, ফসলের বৃদ্ধির পর্যায় এবং স্থানীয় বাষ্পীভবন ডেটা অনুসারে জল সরবরাহ করার সময় স্থিতিশীল সিস্টেমের চাপ বজায় রাখার জন্য নিয়ামক এক সময়ে জোনগুলিকে সিকোয়েন্স করে। ফ্লো মিটার ইন্টিগ্রেশন রিয়েল-টাইম কনফার্মেশন প্রদান করে যে প্রতিটি সেচ সাইকেল উদ্দিষ্ট পরিমাণ, ফ্ল্যাগিং ব্লকেজ বা পাইপ ব্রেক অবিলম্বে প্রদান করেছে।

গ্রীনহাউস এবং সংরক্ষিত ফসল

গ্রীনহাউস পরিবেশ একটি সীমাবদ্ধ ক্রমবর্ধমান জায়গায় জল এবং পুষ্টির সুনির্দিষ্ট নিয়ন্ত্রণের দাবি করে। কন্ট্রোল বক্স পরিবেশগত সেন্সরগুলির সাথে একীভূত হয় — তাপমাত্রা, আর্দ্রতা, আলোর তীব্রতা এবং স্তরের আর্দ্রতা — নির্দিষ্ট টাইমারের পরিবর্তে উদ্ভিদের চাহিদার উপর ভিত্তি করে সেচ ট্রিগার করতে। মাল্টি-চ্যানেল ফার্টিগেশন ইনজেক্টরগুলি ক্লোজড-লুপ ইসি/পিএইচ নিয়ন্ত্রণের অধীনে তরল সার এবং পিএইচ অ্যাডজাস্টার ডোজ করে, প্রতিটি ফসল সঠিক ঘনত্বে সঠিক পুষ্টির রেসিপি পায় তা নিশ্চিত করে। দূরবর্তী অ্যাক্সেস চাষীদের একটি একক স্মার্টফোন থেকে একাধিক গ্রীনহাউস বে নিরীক্ষণ করতে দেয়।

ল্যান্ডস্কেপ এবং পৌর সবুজ স্থান

পৌর কর্তৃপক্ষ দ্বারা পরিচালিত পার্ক, খেলার মাঠ, গল্ফ কোর্স এবং রাস্তার ধারের ল্যান্ডস্কেপিংয়ের জন্য বিচ্ছুরিত স্থান জুড়ে নির্ভরযোগ্য, প্রোগ্রামযোগ্য সেচ প্রয়োজন। কন্ট্রোল বক্স একটি সময়-ভিত্তিক বা সেন্সর-ট্রিগার করা সময়সূচীতে একাধিক সোলেনয়েড ভালভ স্টেশন পরিচালনা করে, বৃষ্টির সেন্সর ইনপুট জলের অপচয় এড়াতে ভিজা আবহাওয়ায় স্বয়ংক্রিয়ভাবে সেচ স্থগিত করে। 4G কানেক্টিভিটি একটি শহরের অপারেশন সেন্টার থেকে কেন্দ্রীভূত ব্যবস্থাপনা সক্ষম করে, যা প্রতিটি সাইট পরিদর্শন করার জন্য রক্ষণাবেক্ষণ ক্রুদের প্রয়োজনীয়তা হ্রাস করে।

সৌর-চালিত দূরবর্তী খামার

অনেক কৃষি সাইটে নির্ভরযোগ্য গ্রিড বিদ্যুতের অভাব রয়েছে। সম্পূর্ণ স্বায়ত্তশাসিত অফ-গ্রিড অপারেশনের জন্য কন্ট্রোল বক্সটি একটি সৌর প্যানেল অ্যারে, ব্যাটারি ব্যাঙ্ক এবং কম-পাওয়ার ডিসি ল্যাচিং সোলেনয়েড ভালভ আউটপুট দিয়ে কনফিগার করা যেতে পারে। কন্ট্রোলার পাম্প স্টার্ট পরিচালনা করে (সৌর-চালিত বোরহোল বা ট্যাঙ্ক ফিড থেকে), জোনযুক্ত ভালভ সিকোয়েন্সিং এবং ডেটা ট্রান্সমিশন — সমস্তই অন-সাইট ফটোভোলটাইক সিস্টেম দ্বারা চালিত।

উদ্যানপালন, নার্সারি এবং বিশেষ ফসল

কন্টেইনার নার্সারি, বেরি ফার্ম, এবং কাট-ফ্লাওয়ার অপারেশনগুলি প্রায়শই বিভিন্ন ফসলের ধরন সহ ছোট অঞ্চলে সেচ দেয়, প্রতিটিতে আলাদা জল দেওয়ার ব্যবস্থার প্রয়োজন হয়। কন্ট্রোল বক্স স্বাধীন শুরুর সময়, রানের সময়কাল এবং ফার্টিগেশন রেসিপি সহ প্রতিটি অঞ্চলে প্রোগ্রাম করা সময়সূচী সমর্থন করে। মাটির আর্দ্রতা-ভিত্তিক ওভাররাইড সংবেদনশীল ফসলের অতিরিক্ত জল রোধ করে, যখন হিম-সুরক্ষা স্প্রিংকলার ক্রম তাপমাত্রা সেন্সর থ্রেশহোল্ড দ্বারা ট্রিগার করা যেতে পারে।

সেচ জেলা এবং সাম্প্রদায়িক প্রকল্প

যেসব অঞ্চলে পানির পরিমাণ বা সময় অনুযায়ী স্বতন্ত্র চাষীদের জন্য বরাদ্দ করা হয়, সেখানে কন্ট্রোল বক্স আইসি কার্ড বা RFID ব্যবহারকারীর প্রমাণীকরণকে কৃষি জলের পরিমাপের জন্য সমর্থন করে। প্রতিটি ব্যবহারকারীর খরচ লগ ইন করা হয় এবং ম্যানেজমেন্ট প্ল্যাটফর্মে আপলোড করা হয়, ফি-ভিত্তিক জল বরাদ্দ, বার্ষিক প্রত্যাহারের সীমা এবং কোটা অতিক্রম করলে স্বয়ংক্রিয় পাম্প বন্ধ করে দেয়।

3.প্রযুক্তিগত গভীর ডুব

স্মার্ট ইরিগেশন কন্ট্রোল বক্স পিএলসি-ভিত্তিক সিকোয়েন্সিং, মাল্টি-সেন্সর ইনপুট প্রসেসিং এবং ইন্ডাস্ট্রিয়াল-গ্রেড পাওয়ার ম্যানেজমেন্টকে একক ফ্যাক্টরি-পরীক্ষিত ঘেরে একত্রিত করে, বিভিন্ন ক্ষেত্রের পরিস্থিতিতে নির্ভরযোগ্য, অনুপস্থিত সেচ অটোমেশন সরবরাহ করে।

কন্ট্রোলার কোর এবং প্রোগ্রামিং লজিক

কন্ট্রোল বক্সটি একটি শিল্প পিএলসি বা কনফিগারযোগ্য I/O সহ ডেডিকেটেড সেচ নিয়ামকের চারপাশে তৈরি করা হয়েছে। নিয়ন্ত্রক সেচ প্রোগ্রামগুলি সম্পাদন করে যা সংজ্ঞায়িত করে যে কোন অঞ্চলগুলি সক্রিয় হবে, কোন ক্রমে, কতক্ষণের জন্য এবং কোন শুরুর অবস্থার অধীনে। সময়-ভিত্তিক (নির্দিষ্ট দিন এবং সময়), সেন্সর-ভিত্তিক (মাটির আর্দ্রতা থ্রেশহোল্ড, বৃষ্টি সনাক্তকরণ), এবং ব্যবধান-ভিত্তিক (প্রতি N ঘন্টা বা দিন) অন্তর্ভুক্ত। কন্ট্রোলার পাম্প স্টার্ট লজিকও পরিচালনা করে: প্রধান পাম্প রিলে প্রথম ভালভ সোলেনয়েডের শক্তি পাওয়ার আগেই বন্ধ হয়ে যায় এবং শেষ ভালভ বন্ধ না হওয়া পর্যন্ত বন্ধ থাকে এবং মেইনলাইনটি ফ্লাশ করার জন্য একটি কনফিগারযোগ্য রান-অন পিরিয়ড। এই সিকোয়েন্সিং একটি শুকনো পাম্পের বিরুদ্ধে ভালভ খোলার বাধা দেয়, হঠাৎ শুরু হওয়া এবং বন্ধ হওয়া থেকে জলের হাতুড়ি দূর করে এবং পাম্পটিকে ডেড-হেড অপারেশন থেকে রক্ষা করে। মাল্টি-জোন অপারেশনের জন্য, একটি সামঞ্জস্যযোগ্য ইন্টার-জোন বিলম্ব সিস্টেমের চাপকে ভালভ ট্রানজিশনের মধ্যে স্থিতিশীল করতে দেয়।

সেন্সর ইনপুট এবং এনভায়রনমেন্টাল মনিটরিং

কন্ট্রোল বক্স ফিল্ড সেন্সর ইনপুটগুলির একটি পরিসীমা গ্রহণ করে: মাটির আর্দ্রতা প্রোব, চাপ ট্রান্সমিটার এবং ফ্লো মিটার থেকে অ্যানালগ 4-20 mA বা 0-10 V সংকেত; ফ্লো মিটার এবং রেইন গেজ থেকে ডিজিটাল পালস ইনপুট; ফ্লোট সুইচ এবং প্রেসার সুইচ থেকে ডিজিটাল অন/অফ ইনপুট; এবং আর্দ্রতা, তাপমাত্রা এবং বৈদ্যুতিক পরিবাহিতা পরিমাপকারী মাল্টি-প্যারামিটার মাটির সেন্সর থেকে RS485 Modbus RTU ডেটা। নিয়ামক ক্রমাগত সমস্ত ইনপুট স্ক্যান করে, ব্যবহারকারী-সংজ্ঞায়িত থ্রেশহোল্ডের সাথে রিডিং তুলনা করে। মাটির আর্দ্রতা লক্ষ্যমাত্রার নিচে নেমে গেলে সেচ দেওয়া শুরু হয়। বৃষ্টিপাত সনাক্ত করা হলে, নির্ধারিত সেচ স্থগিত করা হয়। যদি প্রবাহের হার প্রত্যাশিত পরিসর থেকে বিচ্যুত হয়, একটি পাইপ-ব্রেক বা অবরুদ্ধ-ইমিটার অ্যালার্ম তৈরি হয়। সমস্ত সেন্সর ডেটা টাইম-স্ট্যাম্পযুক্ত এবং প্রবণতা বিশ্লেষণের জন্য লগ করা হয়।

ভালভ এবং পাম্প নিয়ন্ত্রণ আউটপুট

ভালভ আউটপুট সাধারণত 24 VAC বা 12 VDC হয়, যা স্ট্যান্ডার্ড সেচ সোলেনয়েড ভালভের সাথে সামঞ্জস্যপূর্ণ। আউটপুট কনফিগারেশন কম-পাওয়ার অফ-গ্রিড অ্যাপ্লিকেশানগুলির জন্য AC ল্যাচিং সোলেনয়েড (খোলা/বন্ধ করার জন্য ক্ষণস্থায়ী পালস) এবং ডিসি ল্যাচিং সোলেনয়েড উভয়কেই সমর্থন করে। পাম্প আউটপুট হল পাম্প মোটর কন্টাক্টর কয়েল বা ভিএফডি স্টার্ট কমান্ডের জন্য রেট করা রিলে পরিচিতি। পরিবর্তনশীল-গতি পাম্প ব্যবহার করা সাইটগুলির জন্য, একটি 4-20 mA বা 0-10 V অ্যানালগ আউটপুট সিস্টেমের চাপ বা প্রবাহের চাহিদার উপর ভিত্তি করে একটি VFD এর গতির রেফারেন্স প্রদান করে। প্রতিটি আউটপুট পৃথকভাবে ফিউজ করা হয় এবং প্রসেসরের ক্ষতি থেকে ফিল্ড ওয়্যারিং ত্রুটিগুলি প্রতিরোধ করার জন্য নিয়ামক থেকে অপটিক্যালি বিচ্ছিন্ন করা হয়।

যোগাযোগ এবং দূরবর্তী ব্যবস্থাপনা

কন্ট্রোল বক্সে একটি 4G সেলুলার মডেম, LoRa মডিউল, Wi-Fi ইন্টারফেস, বা ইথারনেট পোর্ট সাইট পরিকাঠামোর উপর নির্ভর করে। MQTT বা HTTP প্রোটোকল ব্যবহার করে একটি ক্লাউড প্ল্যাটফর্মে ডেটা প্রেরণ করা হয়। প্ল্যাটফর্মটি সমস্ত সংযুক্ত সেন্সর এবং আউটপুটগুলির রিয়েল-টাইম নিরীক্ষণের জন্য একটি ওয়েব ড্যাশবোর্ড এবং স্মার্টফোন অ্যাপ (iOS এবং Android) প্রদান করে, দূরবর্তী সময়সূচী সমন্বয়, পৃথক ভালভ বা পাম্পের ম্যানুয়াল ওভাররাইড, পুশ বার্তা বা এসএমএসের মাধ্যমে অ্যালার্ম বিজ্ঞপ্তি এবং মাটির আর্দ্রতা, প্রবাহ, চাপ এবং সেচের ঘটনাগুলির ঐতিহাসিক ডেটা গ্রাফিং। একটি বিদ্যমান SCADA সিস্টেম সহ সাইটগুলির জন্য, কন্ট্রোলার RS485 বা Modbus TCP-এর উপর Modbus RTU সমর্থন করে, ক্লাউড স্তর ছাড়াই সরাসরি ইন্টিগ্রেশনের জন্য সমস্ত I/O পয়েন্ট এবং কনফিগারেশন প্যারামিটারগুলিকে প্রকাশ করে৷

ফার্টিগেশন ইন্টিগ্রেশন

যখন ঐচ্ছিক ফার্টিগেশন মডিউল অন্তর্ভুক্ত করা হয়, তখন কন্ট্রোল বক্স এক থেকে চারটি ইনজেকশন চ্যানেল পরিচালনা করে, প্রতিটিতে একটি ডেডিকেটেড ডোজিং পাম্প বা ভেনচুরি ইনজেক্টর থাকে। নিয়ন্ত্রক লক্ষ্য সার অনুপাতের উপর ভিত্তি করে প্রয়োজনীয় ইনজেকশন হার গণনা করতে সেচের মূল লাইন ফ্লো মিটার নিরীক্ষণ করে, তারপর সেটপয়েন্ট বজায় রাখার জন্য ডোজিং পাম্পকে মডিউল করে। ইসি/পিএইচ-নিয়ন্ত্রিত কনফিগারেশনে, সেচের প্রধান লাইন বা রিটার্ন লাইনের সেন্সরগুলি প্রতিক্রিয়া প্রদান করে এবং কন্ট্রোলার সংজ্ঞায়িত ব্যান্ডের মধ্যে পুষ্টির ঘনত্ব এবং পিএইচ বজায় রাখতে পিআইডি লুপের মাধ্যমে ইনজেকশন হারগুলি সামঞ্জস্য করে। আন্দোলনকারী নিয়ন্ত্রণ আউটপুট সার স্টক ট্যাংক মিশ্রিত রাখে।

পাওয়ার সাপ্লাই এবং অফ-গ্রিড কনফিগারেশন

স্ট্যান্ডার্ড কন্ট্রোল বক্স একক-ফেজ 110-240 VAC বা তিন-ফেজ 380-415 VAC মেইন সরবরাহ থেকে কাজ করে। একটি কন্ট্রোল ট্রান্সফরমার কন্ট্রোলার এবং ভালভ আউটপুটগুলির জন্য 24 VAC/VDC প্রদান করে। অফ-গ্রিড কনফিগারেশনগুলি একটি MPPT সোলার চার্জ কন্ট্রোলার, একটি PV অ্যারে (সাধারণত 300 W থেকে 1,000 W), এবং একটি গভীর-চক্র ব্যাটারি ব্যাঙ্ক (12 V বা 24 V) সংহত করে। কন্ট্রোলার ব্যাটারির চার্জের অবস্থা নিরীক্ষণ করে এবং অ-গুরুত্বপূর্ণ লোড কমাতে পারে বা ব্যাটারি ভোল্টেজ ব্যবহারকারী-সংজ্ঞায়িত কম-পাওয়ার থ্রেশহোল্ডে পড়লে নির্ধারিত সেচ স্থগিত করতে পারে। ডিসি ল্যাচিং সোলেনয়েড ভালভ, যেগুলি শুধুমাত্র ক্ষণস্থায়ী খোলা/বন্ধ পালসের সময় শক্তি ব্যবহার করে, ব্যাটারির ক্ষমতার প্রয়োজনীয়তা কমানোর জন্য সোলার সাইটগুলির জন্য নির্দিষ্ট করা হয়।

ঘের এবং পরিবেশগত সুরক্ষা

ঘেরটি 1.5-2.0 মিমি গ্যালভানাইজড স্টিল শীট বা গ্রেড 304 স্টেইনলেস স্টিল থেকে UV-প্রতিরোধী পাউডার আবরণ দিয়ে তৈরি। স্ট্যান্ডার্ড IP55 রেটিং বহিরঙ্গন প্রাচীর মাউন্টিং বা সেচ এলাকার প্রান্তে মেরু মাউন্ট স্যুট. বন্যা-প্রবণ বা উচ্চ আর্দ্রতার পরিবেশের জন্য, IP65 উপলব্ধ। গ্রীষ্মমন্ডলীয় জলবায়ুতে সরাসরি-সূর্য স্থাপনের জন্য একটি সানশেড ক্যানোপি বাঞ্ছনীয়। তারের প্রবেশ ঘের বেস উপর IP-রেট কম্প্রেশন গ্রন্থি মাধ্যমে হয়. অভ্যন্তরীণ বায়ুচলাচল নিষ্ক্রিয়, আর্দ্রতা এবং পোকামাকড় বাদ দিয়ে শ্বাস-প্রশ্বাসের ড্রেন সমান চাপ দেয়। আর্দ্রতা এবং কৃষি রাসায়নিক বাষ্প থেকে ক্ষয় রোধ করার জন্য সমস্ত অভ্যন্তরীণ সার্কিট বোর্ডগুলি নিয়মিতভাবে প্রলেপযুক্ত। ইনকামিং পাওয়ার এবং কমিউনিকেশন লাইনে সার্জ প্রোটেকশন ডিভাইসগুলি বজ্র-প্ররোচিত ট্রানজিয়েন্ট থেকে রক্ষা করে। একটি দরজা-ইন্টারলকড প্রধান আইসোলেটর নিরাপদ রক্ষণাবেক্ষণ অ্যাক্সেস প্রদান করে। কন্ট্রোলার সমস্ত প্রোগ্রাম, সময়সূচী এবং লগ করা ডেটা অ-উদ্বায়ী মেমরিতে সংরক্ষণ করে, পাওয়ার বাধার সময় শূন্য ডেটা ক্ষতি নিশ্চিত করে।

4. প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কন্ট্রোল বক্সের সাথে কোন ধরনের সেন্সর সংযোগ করতে পারে?

কন্ট্রোল বক্স গ্রহণ করে: মাটির আর্দ্রতা সেন্সর (টেনসিওমেট্রিক, ক্যাপাসিট্যান্স, বা TDR টাইপ 4-20 mA, 0-10 V, বা Modbus RS485 আউটপুট), রেইন গেজ (পালস ইনপুট), ফ্লো মিটার (পালস বা 4-20 mA), চাপ ট্রান্সমিটার (4–20 mA তাপমাত্রা এবং 4-20 মিডঅ্যান্সটার্স) মডবাস), ট্যাঙ্ক এবং জলাধারগুলির জন্য ফ্লোট সুইচ এবং লেভেল ট্রান্সমিটার এবং আবহাওয়া স্টেশন ডেটা (একটি বহিরাগত আবহাওয়া স্টেশন বা ক্লাউড এপিআই থেকে মডবাসের মাধ্যমে)। আমাদের প্রকৌশলীরা প্রকল্পের স্পেসিফিকেশনের সময় সেন্সর সামঞ্জস্যতা নিশ্চিত করবে।

প্রশ্ন 2: একটি নিয়ন্ত্রণ বাক্স কতটি সেচ অঞ্চল পরিচালনা করতে পারে?

স্ট্যান্ডার্ড কনফিগারেশন 4 থেকে 24 তারযুক্ত জোন সমর্থন করে। সম্প্রসারণ মডিউলগুলি 48, 72 বা আরও জোনে স্কেলিং করার অনুমতি দেয়। খুব বড় স্থাপনার জন্য, LoRa এর মাধ্যমে যোগাযোগকারী ওয়্যারলেস রিমোট টার্মিনাল ইউনিটগুলি প্রধান নিয়ন্ত্রণ বাক্স থেকে কয়েক কিলোমিটার পর্যন্ত অতিরিক্ত ভালভ ক্লাস্টারগুলিকে নিয়ন্ত্রণ করতে পারে, যা একটি সম্পত্তি জুড়ে শত শত অঞ্চলের কেন্দ্রীভূত ব্যবস্থাপনার অনুমতি দেয়।

প্রশ্ন 3: কন্ট্রোল বক্স কি গ্রিড পাওয়ার ছাড়া কাজ করতে পারে?

হ্যাঁ। একটি অফ-গ্রিড কনফিগারেশন ইন্টিগ্রেটেড MPPT সোলার চার্জ কন্ট্রোলার, PV প্যানেল এবং ডিপ-সাইকেল ব্যাটারি স্টোরেজ সহ উপলব্ধ। ডিসি ল্যাচিং সোলেনয়েড ভালভগুলি বিদ্যুৎ খরচ কমাতে ব্যবহৃত হয়। কন্ট্রোলার ব্যাটারির অবস্থা পর্যবেক্ষণ করে এবং ভোল্টেজ কম-পাওয়ার থ্রেশহোল্ডে নেমে গেলে অ-গুরুত্বপূর্ণ ক্রিয়াকলাপ পিছিয়ে দেবে। এই কনফিগারেশনটি প্রত্যন্ত খামার এবং চারণভূমিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে চলমান গ্রিড পাওয়ার অপ্রয়োজনীয়।

প্রশ্ন 4: আমি কি আমার স্মার্টফোন থেকে সেচ ব্যবস্থা নিয়ন্ত্রণ করতে পারি?

হ্যাঁ। কন্ট্রোল বক্সটি 4G, Wi-Fi বা ইথারনেটের মাধ্যমে একটি ক্লাউড প্ল্যাটফর্মে ডেটা প্রেরণ করে। আপনি রিয়েল-টাইম মাটির আর্দ্রতা, প্রবাহের ডেটা এবং ভালভের অবস্থা দেখতে পারেন; দূর থেকে সেচ শুরু বা বন্ধ করুন; সময়সূচী এবং থ্রেশহোল্ড সামঞ্জস্য করুন; এবং পুশ মেসেজ বা এসএমএস-এর মাধ্যমে অ্যালার্ম নোটিফিকেশন পান - সবই সঙ্গী স্মার্টফোন অ্যাপ বা ওয়েব ড্যাশবোর্ড থেকে।

প্রশ্ন 5: নিয়ামক কীভাবে পাম্প সুরক্ষা পরিচালনা করে?

কন্ট্রোলার সিকোয়েন্স পাম্প যেকোন ভালভ খোলার আগে শুরু হয় এবং সমস্ত ভালভ বন্ধ হয়ে যাওয়ার পরে পাম্প বন্ধ হয়ে যায়, ডেড-হেড অপারেশন প্রতিরোধ করে। যদি ফ্লো মিটার পাম্প চলা সত্ত্বেও কোন প্রবাহ শনাক্ত না করে, তাহলে একটি ড্রাই-রান অ্যালার্ম তৈরি হয় এবং পাম্পটি বন্ধ হয়ে যায়। প্রেসার সেন্সর ইনপুট উচ্চ-চাপ এবং নিম্ন-চাপ ট্রিপ সুরক্ষা সক্ষম করে। পাম্প আউটপুট বড় মোটরের জন্য একটি নরম স্টার্টার বা VFD এর সাথে ইন্টারফেস করতে পারে।

প্রশ্ন 6: যোগাযোগ বিচ্ছিন্ন হলে সেচের কী হবে?

নিয়ামক সমস্ত প্রোগ্রাম এবং সময়সূচী স্থানীয় অ-উদ্বায়ী মেমরিতে সংরক্ষণ করে। ক্লাউড প্ল্যাটফর্মের সাথে যোগাযোগ হারিয়ে গেলে, নিয়ামক তার অভ্যন্তরীণ রিয়েল-টাইম ঘড়ি ব্যবহার করে স্বায়ত্তশাসিতভাবে তার প্রোগ্রাম করা সময়সূচী কার্যকর করতে থাকে। সেন্সর-ভিত্তিক স্টার্ট কন্ডিশন (মাটির আর্দ্রতা, বৃষ্টির পরিমাপক)ও চলতে থাকে। যখন যোগাযোগ পুনরুদ্ধার করা হয়, তখন বাফার করা ডেটা ক্লাউডে সিঙ্ক্রোনাইজ হয়।

প্রশ্ন 7: একটি নিয়ন্ত্রণ বাক্স কি সেচ এবং নিষিক্ত উভয়ই পরিচালনা করতে পারে?

হ্যাঁ। ঐচ্ছিক ফার্টিগেশন মডিউল ডেডিকেটেড পাম্প বা ভেনচুরি নিয়ন্ত্রণ সহ এক থেকে চারটি ইনজেকশন চ্যানেল পরিচালনা করে। সেচের মূল লাইনে সেন্সর থেকে প্রতিক্রিয়া ব্যবহার করে সময়, প্রবাহ-আনুপাতিক ইনজেকশন বা ক্লোজড-লুপ ইসি/পিএইচ নিয়ন্ত্রণের উপর ভিত্তি করে ডোজ করা যেতে পারে। আন্দোলনকারী আউটপুট সার স্টক ট্যাঙ্কগুলি সাসপেনশনে রাখে।

প্রশ্ন 8: নিয়ন্ত্রণ বাক্সের কি রক্ষণাবেক্ষণ প্রয়োজন?

রুটিন রক্ষণাবেক্ষণ ন্যূনতম: ঘের এবং দরজা সিলের মাসিক চাক্ষুষ পরিদর্শন, শক্ততার জন্য পাওয়ার বন্ধের ত্রৈমাসিক পরীক্ষা, এবং সমস্ত ভালভ আউটপুট এবং সেন্সর ইনপুটগুলির বার্ষিক কার্যকরী পরীক্ষা। যদি একটি সৌর শক্তি সিস্টেম ইনস্টল করা হয়, ব্যাটারি টার্মিনাল এবং ইলেক্ট্রোলাইট স্তর (বন্যা ব্যাটারির জন্য) ত্রৈমাসিক পরিদর্শন করা উচিত। কন্ট্রোলার নিজেই কোন চলমান অংশ নেই এবং কোন নির্ধারিত প্রতিস্থাপন প্রয়োজন.

5. একটি বৃহৎ-স্কেল বাগান অপারেশন — স্বয়ংক্রিয় বহু-জোন সেচ স্থাপনা

পটভূমি

দক্ষিণ ইউরোপের একটি ফল-উৎপাদনকারী উদ্যোগ 180 হেক্টর পাথরের ফল এবং সাইট্রাস বাগানগুলি অনালোচিত ভূখণ্ড জুড়ে পরিচালনা করেছে। বেশ কয়েকটি বোরহোল এবং একটি ভাগ করা জলাধার থেকে সেচ নেওয়া হয়েছিল, যা মেইনলাইনের একটি নেটওয়ার্কের মাধ্যমে প্রায় 90টি সোলেনয়েড ভালভ ক্লাস্টারে পৃথক বাগান ব্লকে পরিবেশন করা হয়েছিল। অপারেশনটি ফিল্ড ওয়ার্কারদের দ্বারা ম্যানুয়ালি পরিচালিত নির্দিষ্ট সময়সূচীতে সেচ করা হয়েছিল, যারা দিন এবং রাত জুড়ে ভালভ খোলা এবং বন্ধ করার জন্য ব্লকগুলির মধ্যে গাড়ি চালিয়েছিল।

চ্যালেঞ্জ

ম্যানুয়াল ভালভ অপারেশন শ্রম-নিবিড় এবং ভুল ছিল। সেচকারীরা ব্লকের মধ্যে মাটির আর্দ্রতার তারতম্য নির্বিশেষে একই রান টাইম প্রয়োগ করে, যার ফলে কাদামাটি-প্রধান অঞ্চলে অতিরিক্ত সেচ এবং বালুকাময় শিলাগুলিতে সেচের কম হয়। পিক গ্রীষ্মের সময়, দলটি 24 ঘন্টার মধ্যে সমস্ত নির্ধারিত সেট সম্পূর্ণ করতে লড়াই করেছিল। পাম্প স্টার্টগুলি প্রায়শই ভালভের অবস্থানের সাথে সমন্বয়হীন ছিল — পাম্প চলার আগে ভালভগুলি খোলা হবে, যার ফলে এয়ার লক এবং জলের হাতুড়ি যা মেইনলাইন ফিটিংগুলিকে ক্ষতিগ্রস্ত করে। খামারের বোরহোল পাম্পগুলিও শিফটের শেষে বদ্ধ ভালভের বিপরীতে দৌড়ে, ওভারলোড ট্রিপ করে। সার ইনজেকশন একটি পৃথক ম্যানুয়াল ভেনচুরি সিস্টেম দ্বারা পরিচালিত হয়েছিল যার প্রতি ব্লক প্রতি আবেদনের হারের কোন রেকর্ডিং নেই।

কৃষক একটি একক সমন্বিত নিয়ন্ত্রণ ব্যবস্থা চেয়েছিলেন যা সমস্ত ভালভ, পাম্প এবং ফার্টিগেশন পরিচালনা করতে পারে, দূর থেকে পর্যবেক্ষণ করা যেতে পারে এবং সেচ শ্রমকে তত্ত্বাবধায়ক ভূমিকায় হ্রাস করতে পারে।

কেন স্মার্ট সেচ নিয়ন্ত্রণ বাক্স?

খামারের ব্লক লেআউটটি একটি কেন্দ্রীভূত আর্কিটেকচারের পরামর্শ দিয়েছে: পাম্প শেডের একটি প্রধান নিয়ন্ত্রণ বাক্স যা সমস্ত পাম্প শুরু এবং প্রধান লাইনের চাপ পরিচালনা করে, প্রতিটি স্যাটেলাইট ভালভ ক্লাস্টারে LoRa ওয়্যারলেস রিমোট টার্মিনাল ইউনিটগুলি মূল কন্ট্রোলারের সাথে যোগাযোগ করে। এটি বাগান জুড়ে ট্রেঞ্চিং কন্ট্রোল ক্যাবল এড়িয়ে যায়।

কন্ট্রোল বক্সটি ছয়টি পাম্প আউটপুট চ্যানেল (চারটি বোরহোল, দুটি বুস্টার পাম্প), মেইনলাইনে একটি প্রেসার ট্রান্সমিটার ইনপুট, শুকনো-চালিত সুরক্ষা এবং মোট প্রবাহ ট্র্যাকিংয়ের জন্য প্রতিটি পাম্প ডিসচার্জে ফ্লো মিটার ইনপুট এবং স্যাটেলাইট RTU জুড়ে 90টি ওয়্যারলেস ভালভ আউটপুট দিয়ে কনফিগার করা হয়েছিল। একটি মাটির আর্দ্রতা নিরীক্ষণ নেটওয়ার্ক স্থাপন করা হয়েছিল — প্রতিনিধি মৃত্তিকা অঞ্চলে ছয়টি বহু-গভীর ক্যাপাসিট্যান্স প্রোব — Modbus RS485 এর মাধ্যমে কন্ট্রোলারের সাথে সংযুক্ত।

ফার্টিগেশন তিনটি ডোজিং চ্যানেলের মাধ্যমে একত্রিত হয়েছিল, প্রতিটিতে প্রবাহ-আনুপাতিক যুক্তি দ্বারা নিয়ন্ত্রিত একটি পরিবর্তনশীল-গতি ইনজেকশন পাম্প। নিয়ন্ত্রক মেইনলাইন ফ্লো মিটার নিরীক্ষণ করেন এবং লক্ষ্য সারের ঘনত্ব বজায় রাখতে ইনজেকশন রেট সামঞ্জস্য করেন যে ব্লকগুলি সেচ করছে তা নির্বিশেষে।

প্রতিটি ব্লকের জন্য একটি নির্ধারিত সেচ চক্র এগিয়ে যাবে কিনা তা নির্ধারণ করে মাটির আর্দ্রতা থ্রেশহোল্ড সহ, বাগান ব্লক দ্বারা প্রোগ্রামিং গঠন করা হয়েছিল। বৃষ্টির পরিমাপক ইনপুট 5 মিমি বৃষ্টিপাতের পরে 24 ঘন্টার জন্য সমস্ত নির্ধারিত সেচ স্বয়ংক্রিয়ভাবে স্থগিত করে। সমস্ত ডেটা 4G এর মাধ্যমে ক্লাউড প্ল্যাটফর্মে প্রেরণ করা হয়েছিল, পুরো অপারেশনের জন্য ফার্ম ম্যানেজারকে একটি একক ড্যাশবোর্ড দিয়েছিল।

স্থাপনা

দুটি প্রধান পাম্প শেডে দুটি প্রাথমিক স্মার্ট সেচ নিয়ন্ত্রণ বাক্স স্থাপন করা হয়েছিল, 16টি LoRa ওয়্যারলেস আরটিইউগুলি বাগান জুড়ে বিতরণ করা হয়েছিল। সিস্টেমটি ছয়টি পাম্প, 90টি সেচ ভালভ এবং তিনটি ফার্টিগেশন চ্যানেল নিয়ন্ত্রণ করে। পাম্প শেডগুলিতে গ্রিড দ্বারা বিদ্যুৎ সরবরাহ করা হয়েছিল; আরটিইউগুলি অভ্যন্তরীণ ব্যাটারির সাথে সৌর-চালিত ছিল। ফার্মের বিদ্যমান সোলেনয়েড ভালভ এবং পাম্প কন্টাক্টরগুলিকে ধরে রেখে ফসল কাটার সময়ের বাইরে চার সপ্তাহের মধ্যে ইনস্টলেশন এবং কমিশনিং সম্পন্ন হয়েছিল।

ফলাফল

●  সেচ শ্রম একটি চার-ব্যক্তির ফিল্ড টিম থেকে কমিয়ে একজন সুপারভাইজারকে ক্লাউড ড্যাশবোর্ড পর্যবেক্ষণ করা এবং মাঝে মাঝে মাঠ পরিদর্শন করা হয়েছে।

●  প্রথম পূর্ণ মরসুমে পানির ব্যবহার প্রায় ২৮% কমে গেছে, মাটির আর্দ্রতা-ভিত্তিক ব্লক সময়সূচীর দ্বারা চালিত হয়েছে যা ভারী মাটিতে অপ্রয়োজনীয় সেচ দূর করে।

●  পাম্প-সম্পর্কিত রক্ষণাবেক্ষণের কলগুলি উল্লেখযোগ্যভাবে হ্রাস পেয়েছে: ড্রাই-রান ট্রিপগুলি প্রবাহ-ভিত্তিক সুরক্ষা দ্বারা বাদ দেওয়া হয়েছিল এবং সমন্বিত পাম্প-ভালভ সিকোয়েন্সিংয়ের সাথে মেইনলাইন ফিটিংগুলিতে জলের হাতুড়ির ক্ষতি বন্ধ হয়ে গেছে।

●  প্রবাহ-আনুপাতিক ইনজেকশনের মাধ্যমে সার ব্যবহার 15% কমানো হয়েছে, প্রতি ব্লকে আবেদনের রেকর্ড এখন স্বয়ংক্রিয়ভাবে সম্মতি এবং কৃষি সংক্রান্ত পর্যালোচনার জন্য লগ করা হয়েছে।

●  খামার ব্যবস্থাপক রিপোর্ট করেছেন যে একটি স্মার্টফোনে সম্পূর্ণ সেচ ব্যবস্থার স্থিতি দেখার ক্ষমতা — বিশেষ করে অফ-আওয়ার এবং সপ্তাহান্তে — একটি উল্লেখযোগ্য কার্যকরী সুবিধা।
