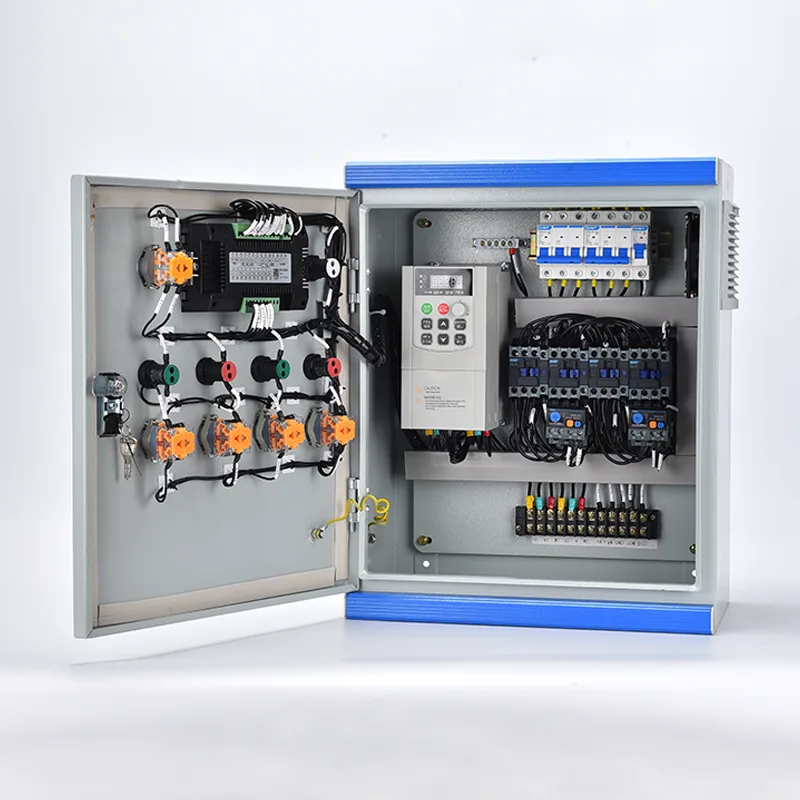

HVAC কন্ট্রোল প্যানেল

প্রতিটি এইচভিএসি কন্ট্রোল প্যানেল যান্ত্রিক সিস্টেমের নির্দিষ্ট প্রয়োজনীয়তার জন্য প্রকৌশলী হয় যা এটি পরিচালনা করে — একটি একক প্যাকেজড এয়ার হ্যান্ডলিং ইউনিট, একাধিক পাম্প এবং কুলিং টাওয়ার সহ একটি চিলার প্ল্যান্ট, বা একটি বিল্ডিং-ওয়াইড VAV জোন ম্যানেজমেন্ট সিস্টেম। প্যানেল হাউজিং সম্পূর্ণ বৈদ্যুতিক অবকাঠামোকে মিটমাট করে: ইনকামিং পাওয়ার আইসোলেশন, সার্কিট সুরক্ষা, মোটর স্টার্টার (ডাইরেক্ট-অন-লাইন, স্টার-ডেল্টা, সফ্ট স্টার্টার, বা পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ), কন্ট্রোল রিলে, সেফটি ইন্টারলক, এবং একটি ডেডিকেটেড কন্ট্রোলার — সাধারণত একটি পিএলসি বা ডিডিসি — ফিল্ডের তাপমাত্রা এবং বায়ু প্রবাহের মান, বায়ু প্রবাহের গুণমান, হিউমিড ফ্লো, তাপমাত্রার জন্য। ইনপুট একটি দরজা-মাউন্ট করা HMI টাচস্ক্রিন বা কীপ্যাড ডিসপ্লে অপারেটরদের রিয়েল-টাইম সিস্টেম দৃশ্যমানতা এবং পরামিতি নিয়ন্ত্রণ দেয়। BACnet, Modbus, বা ইথারনেট/IP এর মাধ্যমে সংযোগ বিল্ডিং ম্যানেজমেন্ট সিস্টেমের (BMS) সাথে বিরামহীন একীকরণ সক্ষম করে। IP42 থেকে IP65 পর্যন্ত এনক্লোজার রেটিং ইনডোর মেকানিক্যাল রুম, রুফটপ প্ল্যান্ট প্ল্যাটফর্ম, এবং বহিরঙ্গন অবস্থানের জন্য উপযুক্ত। বিস্তৃত সুরক্ষা স্কিমগুলি প্রতিটি সার্কিটে শর্ট সার্কিট, ওভারলোড, ফেজ লস, আন্ডার/ওভারভোল্টেজ এবং আর্থ লিকেজকে কভার করে, ফায়ার অ্যালার্ম শাটডাউন, ফ্রিজ সুরক্ষা এবং এয়ারফ্লো প্রুফের জন্য বাধ্যতামূলক সুরক্ষা ইন্টারলকগুলি সহ। IEC 61439-1/2, IEC 60364, এবং আঞ্চলিক বৈদ্যুতিক নিরাপত্তা মানগুলির সাথে সম্পূর্ণ সম্মতি বজায় রাখা হয়।

আদর্শ অ্যাপ্লিকেশন

একটি একক এয়ার হ্যান্ডলার থেকে শুরু করে ক্যাম্পাস-ব্যাপী কেন্দ্রীয় প্ল্যান্ট পর্যন্ত, HVAC কন্ট্রোল প্যানেলগুলি কেন্দ্রীভূত বৈদ্যুতিক বুদ্ধিমত্তা প্রদান করে যা যান্ত্রিক সিস্টেমগুলিকে নিরাপদে, দক্ষতার সাথে এবং বৃহত্তর বিল্ডিং অটোমেশন নেটওয়ার্কের সাথে সমন্বয় করে চলে।

বাণিজ্যিক অফিস ভবন এবং মিশ্র-ব্যবহার উন্নয়ন

বড় অফিস টাওয়ার, শপিং মল এবং মিশ্র-ব্যবহারের কমপ্লেক্সগুলি একাধিক এয়ার হ্যান্ডলিং ইউনিট, চিলার, কুলিং টাওয়ার এবং বায়ুচলাচল অঞ্চল পরিচালনা করে। এইচভিএসি কন্ট্রোল প্যানেল প্রতিটি যান্ত্রিক প্যাকেজের নিয়ন্ত্রণ এবং সুরক্ষা কেন্দ্রীভূত করে — সরবরাহ এবং রিটার্ন ফ্যান, কুলিং কয়েল, ইকোনোমাইজার ড্যাম্পার এবং ফিল্টার স্ট্যাটাস, বা একাধিক কম্প্রেসার, প্রাথমিক ও মাধ্যমিক পাম্প এবং কুলিং টাওয়ার ফ্যান সিকোয়েন্সিং একটি চিলার প্ল্যান্ট প্যানেল পরিচালনা করে। BACnet/IP বা Modbus এর মাধ্যমে বিল্ডিংয়ের BMS-এর সাথে একীকরণ সুবিধা পরিচালকদের একটি কেন্দ্রীয় ওয়ার্কস্টেশন থেকে সমস্ত সিস্টেম নিরীক্ষণ এবং সামঞ্জস্য করার অনুমতি দেয়।

শিল্প ও উৎপাদন সুবিধা

কারখানা, প্রসেসিং প্ল্যান্ট এবং গুদামগুলিতে প্রায়ই নিবেদিত বায়ুচলাচল এবং প্রসেস কুলিং আরাম এয়ার কন্ডিশনার থেকে আলাদা প্রয়োজন। এই পরিবেশে কন্ট্রোল প্যানেলগুলি উচ্চ-ক্ষমতার নিষ্কাশন ফ্যান, মেক-আপ এয়ার ইউনিট, ধুলো সংগ্রহের সিস্টেম এবং প্রক্রিয়া চিলারগুলি পরিচালনা করে। শিল্প যোগাযোগ প্রোটোকলের সাথে পিএলসি-ভিত্তিক নিয়ন্ত্রণ জটিল ইন্টারলক লজিককে সমর্থন করে — যেমন প্রোডাকশন লাইন অপারেশন বা ওভেন নিষ্কাশন প্রক্রিয়ার সাথে বায়ুচলাচল সমন্বয় করা। বর্ধিত ধুলো এবং আর্দ্রতা সুরক্ষা সহ ভারী-শুল্ক ঘেরগুলি চ্যালেঞ্জিং পরিবেষ্টিত পরিস্থিতি পরিচালনা করে।

ডেটা সেন্টার এবং মিশন-গুরুত্বপূর্ণ সুবিধা

ডেটা সেন্টার কুলিং একটি 24/7 গুরুত্বপূর্ণ ফাংশন। কম্পিউটার রুম এয়ার হ্যান্ডলার (CRAH), কম্পিউটার রুম এয়ার কন্ডিশনার (CRAC), ঠান্ডা পানির পাম্প এবং কনডেনসার ফ্যান পরিচালনাকারী HVAC কন্ট্রোল প্যানেলগুলি অপ্রয়োজনীয়তা এবং নির্ভরযোগ্যতার জন্য তৈরি করা হয়েছে। ডুয়াল-পাওয়ার ইনপুট, স্বয়ংক্রিয় স্থানান্তর সুইচ ইন্টিগ্রেশন, এবং ব্যর্থ-নিরাপদ অ্যালার্ম আউটপুটগুলি ইউটিলিটি ব্যাঘাতের মাধ্যমে শীতল হওয়া নিশ্চিত করে। ডেটা সেন্টার ইনফ্রাস্ট্রাকচার ম্যানেজমেন্ট (DCIM) প্ল্যাটফর্মের সাথে Modbus/BACnet সংযোগ সহ উচ্চ-নির্ভুলতা তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ, রিয়েল-টাইম পরিবেশগত পর্যবেক্ষণ প্রদান করে।

হাসপাতাল ও স্বাস্থ্যসেবা সুবিধা

অপারেটিং থিয়েটার, আইসোলেশন রুম, পরিচ্ছন্ন কক্ষ এবং সাধারণ ওয়ার্ড প্রতিটি নির্দিষ্ট বাতাসের গুণমান, তাপমাত্রা, আর্দ্রতা এবং চাপের সম্পর্ক দাবি করে। স্বাস্থ্যসেবা সেটিংসে HVAC কন্ট্রোল প্যানেলগুলি এই সুনির্দিষ্ট পরিবেশগুলি পরিচালনা করে। গুরুত্বপূর্ণ অ্যালার্ম ফাংশন - উচ্চ/নিম্ন তাপমাত্রা, আর্দ্রতা ভ্রমণ, বায়ুপ্রবাহ হ্রাস, এবং ফিল্টার অবস্থা - বিল্ডিংয়ের নার্স কল বা কেন্দ্রীয় পর্যবেক্ষণ সিস্টেমের সাথে হার্ডওয়্যারযুক্ত। প্যানেলগুলি রক্ষণাবেক্ষণের সুবিধার জন্য ডিজাইন করা হয়েছে এবং সিস্টেম শাটডাউন ছাড়াই পরিষেবার অনুমতি দিয়ে বিচ্ছিন্নতা সুবিধাগুলি অন্তর্ভুক্ত করে।

হোটেল, রিসর্ট এবং আতিথেয়তা

অতিথি আরাম সর্বাগ্রে. HVAC কন্ট্রোল প্যানেলগুলি কেন্দ্রীয় চিলার প্ল্যান্ট, বয়লার সিস্টেম, পাবলিক স্পেস পরিবেশনকারী এয়ার হ্যান্ডলার এবং গেস্ট ফ্লোর জুড়ে ফ্যান কয়েল ইউনিট জোন কন্ট্রোলারগুলি পরিচালনা করে। প্রাক-প্রোগ্রাম করা অকুপেন্সি-ভিত্তিক সময়সূচী কম-অধিগ্রহণের সময়কালে শক্তি খরচ কমায় যখন গেস্ট রুমগুলি চেক-ইন সময়ের মাধ্যমে আরামদায়ক সেটপয়েন্টে পৌঁছানো নিশ্চিত করে।

শিক্ষাগত ক্যাম্পাস এবং প্রাতিষ্ঠানিক ভবন

বিশ্ববিদ্যালয়ের বিল্ডিং, স্কুল, এবং সরকারী সুবিধাগুলি একাধিক কাঠামো জুড়ে বিস্তৃত মানসম্মত HVAC কন্ট্রোল প্যানেল প্ল্যাটফর্ম থেকে উপকৃত হয়। প্রতিটি বিল্ডিংয়ের যান্ত্রিক রুম এএইচইউ, পাম্প এবং টার্মিনাল ইউনিটগুলির জন্য ডেডিকেটেড প্যানেল দ্বারা পরিবেশন করা হয়, সমস্তই ক্যাম্পাস-ব্যাপী বিএমএস-এ নেটওয়ার্কযুক্ত। পদ্ধতিটি রক্ষণাবেক্ষণ প্রশিক্ষণ এবং খুচরা যন্ত্রাংশ ব্যবস্থাপনাকে সহজ করে।

প্রযুক্তিগত গভীর ডুব

HVAC কন্ট্রোল প্যানেলগুলি ব্যাপক পাওয়ার ডিস্ট্রিবিউশন, মোটর কন্ট্রোল এবং অটোমেশন অ্যাসেম্বলি হিসাবে তৈরি করা হয়েছে — প্রতিটি যান্ত্রিক সরঞ্জামের সময়সূচী এবং অপারেশনের ক্রমগুলির সাথে মেলে কাস্টম-ডিজাইন করা হয়েছে৷

পাওয়ার ডিস্ট্রিবিউশন এবং সার্কিট সুরক্ষা

আগত বিভাগটি একটি লকযোগ্য প্রধান সংযোগ বিচ্ছিন্ন সুইচ বা সার্কিট ব্রেকারের মাধ্যমে তিন-ফেজ পাওয়ার (সাধারণত 400V/480V, 50/60Hz) গ্রহণ করে, যেখানে সাইটের উপলব্ধ ফল্ট কারেন্টের জন্য শর্ট-সার্কিট প্রতিরোধ রেটিং গণনা করা হয়। ডাউনস্ট্রিম বিতরণ সরঞ্জাম ফাংশন দ্বারা সংগঠিত হয়: পাখা, পাম্প, কম্প্রেসার এবং নিয়ন্ত্রণ সার্কিটের জন্য পৃথক শাখা। মোটর সার্কিট সুরক্ষা তাপ-চুম্বকীয় সার্কিট ব্রেকার বা মোটর ফুল-লোড কারেন্টের সাথে মিলিত ফিউজড সংযোগ বিচ্ছিন্নকারী দ্বারা সরবরাহ করা হয়, ওভারলোড রিলে (ইলেক্ট্রনিক বা তাপীয়) IEC ক্লাস 10/20/30 ট্রিপ কার্ভ প্রদান করে। কন্ট্রোল পাওয়ার - সাধারণত 24VAC, 24VDC, বা 230VAC - একটি ডেডিকেটেড কন্ট্রোল ট্রান্সফরমার থেকে প্রাপ্ত হয় যার সাথে স্বাধীনভাবে ফিউজড সেকেন্ডারি সার্কিট রয়েছে, যা পাওয়ার-সাইড ট্রানজিয়েন্ট থেকে কন্ট্রোল ইলেকট্রনিক্সকে বিচ্ছিন্ন করে।

মোটর নিয়ন্ত্রণ এবং শুরু করার পদ্ধতি

মোটর আকার, টর্ক শুরু করার প্রয়োজনীয়তা এবং ইনরাশ কারেন্টের জন্য যান্ত্রিক সিস্টেমের সহনশীলতার উপর নির্ভর করে, প্যানেলটি উপযুক্ত শুরু পদ্ধতি অন্তর্ভুক্ত করে:

●  ডাইরেক্ট-অন-লাইন (DOL): আনুমানিক 7.5kW পর্যন্ত ছোট ফ্যান এবং পাম্পের জন্য

●  স্টার-ডেল্টা: মাঝারি শক্তির মোটরগুলির জন্য যেখানে কম প্রারম্ভিক কারেন্ট প্রয়োজন

●  সফ্ট স্টার্টার: পাম্প এবং ফ্যানের জন্য যেখানে মসৃণ র‌্যাম্প-আপ জলের হাতুড়ি বা বেল্ট স্লিপেজ দূর করে

●  ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (VFD): চাহিদার উপর ভিত্তি করে গতির মড্যুলেশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য — যেমন নালী স্ট্যাটিক চাপ দ্বারা নিয়ন্ত্রিত AHU সাপ্লাই ফ্যান, বা লুপ জুড়ে ডিফারেনশিয়াল চাপে সাড়া দেয় সেকেন্ডারি ঠান্ডা জলের পাম্প

ভিএফডিগুলি বিল্ট-ইন হারমোনিক মিটিগেশন (ডিসি লিঙ্ক চোক) এবং আউটপুট dV/dt ফিল্টারগুলির সাথে নির্দিষ্ট করা হয় যেখানে তারের দৈর্ঘ্য প্রস্তুতকারকের সীমা অতিক্রম করে। গতির রেফারেন্স এবং স্থিতি প্রতিক্রিয়ার জন্য প্যানেলের নিয়ামকের সাথে সিরিয়াল যোগাযোগের জন্য সমস্ত ড্রাইভ কনফিগার করা হয়েছে।

কন্ট্রোলার প্ল্যাটফর্ম: PLC বনাম DDC

কন্ট্রোল আর্কিটেকচার অ্যাপ্লিকেশনের জটিলতা এবং একীকরণের প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করা হয়েছে:

●  DDC কন্ট্রোলারগুলি বাণিজ্যিক HVAC অ্যাপ্লিকেশনগুলির জন্য সাধারণ BACnet MS/TP বা BACnet/IP এর মাধ্যমে BMS-এ একীভূত হয়। প্রি-প্রোগ্রাম করা অ্যাপ্লিকেশন লাইব্রেরিগুলি স্ট্যান্ডার্ড AHU, চিলার এবং বয়লার সিকোয়েন্স কভার করে।

●  PLC-ভিত্তিক নিয়ন্ত্রণ শিল্প পরিবেশ, জটিল মাল্টি-কম্প্রেসার সিকোয়েন্সিং বা যেখানে সিস্টেমটিকে অবশ্যই অ-HVAC সরঞ্জামগুলির সাথে ইন্টারফেস করতে হবে যেমন প্রক্রিয়া যন্ত্রপাতির জন্য নির্দিষ্ট করা হয়েছে। PLC প্ল্যাটফর্মগুলি Profinet, Ethernet/IP, বা Modbus TCP কমিউনিকেশন সহ মই লজিক, ফাংশন ব্লক, বা স্ট্রাকচার্ড টেক্সট প্রোগ্রামিং সমর্থন করে।

●  উভয় প্ল্যাটফর্মই অপারেশনের সংজ্ঞায়িত ক্রমটি কার্যকর করে: সময়সূচী, তাপমাত্রা/চাপ পিআইডি লুপ, শুরু/স্টপ সিকোয়েন্সিং, অ্যালার্ম জেনারেশন এবং রানটাইম লগিং।

সেন্সর ইন্টারফেস এবং ফিল্ড ওয়্যারিং

ডেডিকেটেড টার্মিনাল ব্লকগুলি তাপমাত্রা সেন্সর (NTC থার্মিস্টর, RTD, 4-20mA), চাপ ট্রান্সডুসার এবং সুইচ, আর্দ্রতা সেন্সর, নালী-মাউন্ট করা বায়ুপ্রবাহ প্রমাণকারী সুইচ, ফিল্টার স্ট্যাটাসের জন্য ডিফারেনশিয়াল প্রেসার সুইচ এবং ভালভ/সিগন্যাল সিগন্যাল থেকে ফিল্ড ওয়্যারিং মিটমাট করে। সমস্ত অ্যানালগ ইনপুট ফিল্টার করা হয় এবং প্ররোচিত ট্রানজিয়েন্টের বিরুদ্ধে সুরক্ষিত থাকে। ডিজিটাল ইনপুটগুলি অপটোকপলার বা ইন্টারপোজিং রিলেগুলির মাধ্যমে পৃথকভাবে বিচ্ছিন্ন করা হয়। কনফিগারযোগ্য ফলব্যাক কৌশল সহ সেন্সর ব্যর্থতা শনাক্ত করা হয় এবং শঙ্কিত হয় - উদাহরণস্বরূপ, নালী চাপ সেন্সর ক্ষতির জন্য একটি নির্দিষ্ট-গতির ফ্যান অপারেশনে ডিফল্ট করা।

HMI এবং অপারেটর ইন্টারফেস

একটি দরজা-মাউন্ট করা রঙের এইচএমআই টাচস্ক্রিন (সাধারণত 7-ইঞ্চি বা বড়) বা বিচ্ছিন্ন LED সূচক এবং পুশবাটন স্থানীয় অপারেটর ইন্টারফেস সরবরাহ করে। HMI রিয়েল-টাইম সিস্টেম স্ট্যাটাস গ্রাফিক্স প্রদর্শন করে — তাপমাত্রা, আর্দ্রতা, চাপ, সরঞ্জামের রানটাইম, শক্তি খরচ প্রবণতা — ব্যবহারকারী-কনফিগারযোগ্য ড্যাশবোর্ডের সাথে। পরামিতি সমন্বয় একাধিক অ্যাক্সেস লেভেল (অপারেটর, সুপারভাইজার, ইঞ্জিনিয়ার) সহ পাসওয়ার্ড-সুরক্ষিত। অ্যালার্ম ঘোষণার মধ্যে স্বীকৃতি ট্র্যাকিংয়ের সাথে সময়-স্ট্যাম্পযুক্ত ইভেন্ট লগিং অন্তর্ভুক্ত রয়েছে। বিএমএস-ইন্টিগ্রেটেড প্যানেলের জন্য, এইচএমআই প্রাথমিক দৈনিক ইন্টারফেসের পরিবর্তে স্থানীয় ওভাররাইড এবং কমিশনিং টুল হিসাবে কাজ করতে পারে।

সেফটি ইন্টারলকস এবং প্রোটেকশন লজিক

কঠোর নিরাপত্তা ফাংশনগুলি কন্ট্রোলার থেকে স্বাধীনভাবে হার্ডওয়্যারযুক্ত যুক্তিতে প্রয়োগ করা হয়, এমনকি প্রসেসরের ব্যর্থতার ক্ষেত্রেও ব্যর্থ-নিরাপদ অপারেশন নিশ্চিত করে:

●  ফায়ার অ্যালার্ম ইন্টারফেস: ফায়ার প্যানেল থেকে ভোল্ট-মুক্ত যোগাযোগ ইনপুট AHU শাটডাউন এবং ড্যাম্পার বন্ধ করতে বাধ্য করে

●  ফ্রিজ সুরক্ষা: জলের কয়েলে নিম্ন-তাপমাত্রার থার্মোস্ট্যাট ইউনিটটি ট্রিপ করে এবং কয়েল ফেটে যাওয়া প্রতিরোধ করতে ভালভ খুলে দেয়

●  বায়ুপ্রবাহ প্রমাণ: বায়ু প্রবাহে ডিফারেনশিয়াল প্রেসার সুইচ যাচাইকৃত বায়ুপ্রবাহ ছাড়াই বৈদ্যুতিক বা গ্যাস হিটারের শক্তিকে বাধা দেয়

●  উচ্চ-চাপ এবং নিম্ন-চাপের রেফ্রিজারেন্ট সুইচগুলি কম্প্রেসারকে রক্ষা করে

●  স্থানীয় কোডের প্রয়োজনে সিসমিক এবং ভাইব্রেশন সুইচ

সমস্ত নিরাপত্তা ইন্টারলক প্রধান নিয়ন্ত্রণ রিলে বা নিরাপত্তা PLC এর ট্রিপ সার্কিটে তারযুক্ত, অবিলম্বে এবং নিঃশর্ত শাটডাউন নিশ্চিত করে।

ঘের এবং পরিবেশগত নির্মাণ

প্যানেল ঘেরটি 1.5 মিমি থেকে 2.0 মিমি ইলেক্ট্রো-গ্যালভানাইজড বা স্টেইনলেস স্টীল শীট একটি পাউডার-কোটেড ফিনিস সহ গড়া। সাধারণ রেটিং অন্তর্ভুক্ত:

●  IP42/IP43 পরিষ্কার, তাপমাত্রা-নিয়ন্ত্রিত পরিবেশ সহ অভ্যন্তরীণ যান্ত্রিক কক্ষগুলির জন্য

●  IP54/IP55 সরঞ্জামের ঘর, ছাদের গাছের ঘের বা আধা-উন্মুক্ত অবস্থানের জন্য

●  বৃষ্টি, ধুলোবালি এবং সরাসরি সূর্যের সংস্পর্শে থাকা আউটডোর ইনস্টলেশনের জন্য IP65

সক্রিয় তাপ ব্যবস্থাপনা — থার্মোস্ট্যাটিক ফ্যান নিয়ন্ত্রণ সহ ফিল্টার করা বাধ্যতামূলক বায়ুচলাচল — ভিএফডি-ঘন প্যানেল বা উচ্চ পরিবেষ্টিত ইনস্টলেশন পরিবেশের জন্য অন্তর্ভুক্ত। বহিরঙ্গন ক্যাবিনেটের জন্য, একটি সান শিল্ড ক্যানোপি, অ্যান্টি-কনডেনসেশন হিটার এবং জারা-প্রতিরোধী স্টেইনলেস স্টিল হার্ডওয়্যার নির্দিষ্ট করা হয়েছে।

যোগাযোগ এবং বিএমএস ইন্টিগ্রেশন

কমিউনিকেশন গেটওয়ে কন্ট্রোলারের প্রোটোকলকে সুবিধার BMS ব্যাকবোনে অনুবাদ করে। নেটিভ BACnet (MS/TP বা IP), Modbus RTU/TCP, এবং ঐচ্ছিক LonWorks বা ইথারনেট/IP অ্যাডাপ্টারগুলি উপলব্ধ। সমস্ত নিরীক্ষণ করা পয়েন্টগুলি — তাপমাত্রা, চাপ, প্রবাহের হার, সরঞ্জামের স্থিতি, চালানোর সময়, শক্তি ডেটা এবং অ্যালার্ম অবস্থা — BMS-এর কাছে দৃশ্যমান হয়৷ দূরবর্তী সেটপয়েন্ট সমন্বয় এবং সময়সূচী ব্যবস্থাপনা সমগ্র বিল্ডিং পোর্টফোলিও জুড়ে কেন্দ্রীভূত শক্তি অপ্টিমাইজেশান সক্ষম করে।

শক্তি দক্ষতা বৈশিষ্ট্য

ঐচ্ছিক ইন্টিগ্রেটেড পাওয়ার মিটারিং প্যানেল-স্তর বা পৃথক লোড খরচ পরিমাপ করে। কন্ট্রোলার শক্তি-অপ্টিমাইজেশন সিকোয়েন্স যেমন ইকোনোমাইজার ফ্রি কুলিং, চাহিদা-নিয়ন্ত্রিত বায়ুচলাচল (CO₂-ভিত্তিক), সর্বোত্তম স্টার্ট/স্টপ, এবং বাইরের অবস্থার উপর ভিত্তি করে ঠান্ডা জলের তাপমাত্রা রিসেট চালাতে পারে — ফিক্সড-প্যারামিটারের তুলনায় বার্ষিক HVAC শক্তি খরচ 15% থেকে 25% হ্রাস করে৷

4. প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: HVAC কন্ট্রোল প্যানেল কি একটি আদর্শ পণ্য বা প্রতিটি প্রকল্পের জন্য কাস্টম-ডিজাইন করা হয়েছে?

প্রকল্পের যান্ত্রিক সরঞ্জামের সময়সূচী, অপারেশনের ক্রম এবং বৈদ্যুতিক লোড তালিকার সাথে মেলে প্রতিটি প্যানেল কাস্টম-ইঞ্জিনিয়ার করা হয়। আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়াররা আপনার P&ID, সরঞ্জামের ডেটাশিট এবং নিয়ন্ত্রণ স্পেসিফিকেশন থেকে কাজ করে। স্ট্যান্ডার্ডাইজড অভ্যন্তরীণ আর্কিটেকচার এবং উপাদান লাইব্রেরিগুলি সাইট-নির্দিষ্ট প্রয়োজনীয়তা মিটমাট করার সময় সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করে।

প্রশ্ন 2: আপনি কোন কন্ট্রোলার প্ল্যাটফর্ম ব্যবহার করেন — PLC বা DDC?

আমরা উভয়ই অফার করি এবং আপনার প্রকল্পের উপর ভিত্তি করে উপযুক্ত প্ল্যাটফর্মের সুপারিশ করব। ডিডিসি কন্ট্রোলার (বিএসিনেট-নেটিভ) বিএমএস ইন্টিগ্রেশন সহ বাণিজ্যিক বিল্ডিং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। পিএলসিগুলি শিল্প সুবিধা, জটিল সিকোয়েন্স বা যেখানে নন-এইচভিএসি সরঞ্জামগুলির সাথে একীকরণের প্রয়োজন হয় তার জন্য নির্দিষ্ট করা হয়। বহু-বিক্রেতা সমর্থন উপলব্ধ — আমরা নেতৃস্থানীয় ব্র্যান্ডের সাথে কাজ করি এবং ওপেন-প্ল্যাটফর্ম বিকল্প সরবরাহ করতে পারি।

প্রশ্ন 3: কোন HVAC সরঞ্জাম প্যানেল নিয়ন্ত্রণ করতে পারে?

আমাদের প্যানেলগুলি সমস্ত সাধারণ HVAC সরঞ্জামগুলির জন্য কনফিগার করা হয়েছে: এয়ার হ্যান্ডলিং ইউনিট (ধ্রুবক ভলিউম এবং VAV), প্যাকেজ করা ছাদের ইউনিট, চিলার প্ল্যান্ট (এয়ার-কুলড এবং ওয়াটার-কুলড), বয়লার সিস্টেম, কুলিং টাওয়ার, পাম্পিং সিস্টেম (প্রাথমিক, মাধ্যমিক এবং তৃতীয়), ফ্যানের কয়েল ইউনিট, এক্সট্র্যাক্ট/এক্সট্র্যাক্ট সিস্টেম, এক্সট্র্যাক্ট রিকোভার। একটি সম্পূর্ণ যান্ত্রিক রুম পরিচালনার মাল্টি-সরঞ্জাম প্যানেল একটি আদর্শ অফার।

প্রশ্ন 4: প্যানেল কি আমাদের বিদ্যমান বিল্ডিং ম্যানেজমেন্ট সিস্টেমের সাথে একীভূত হতে পারে?

হ্যাঁ। BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP, এবং LonWorks সহ যোগাযোগ প্রোটোকল উপলব্ধ। আপনার BMS-এর সাথে নির্বিঘ্ন প্লাগ-এন্ড-প্লে ইন্টিগ্রেশন নিশ্চিত করতে আমরা ইঞ্জিনিয়ারিং পর্যায়ে নির্দিষ্ট প্রোটোকল, বড রেট এবং পয়েন্ট তালিকা নিশ্চিত করব।

প্রশ্ন 5: প্যানেলগুলি কী সুরক্ষা মান এবং শংসাপত্রগুলি পূরণ করে?

লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলির জন্য প্যানেলগুলি IEC 61439-1/2-এ ডিজাইন এবং পরীক্ষা করা হয়েছে। সমস্ত উপাদান সিই চিহ্নিতকরণ বহন করে। অতিরিক্ত আঞ্চলিক সার্টিফিকেশন (UL, UKCA, ইত্যাদি) পাওয়া যায়। সার্কিট ভেরিফিকেশন, ইনসুলেশন রেজিস্ট্যান্স টেস্টিং, ফাংশনাল সিকোয়েন্স টেস্টিং এবং সেফটি ইন্টারলক ভ্যালিডেশন সহ প্রতিটি প্যানেলের সাথে ফুল ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্ট (FAT) ডকুমেন্টেশন সরবরাহ করা হয়।

প্রশ্ন 6: চালানের আগে প্যানেলটি কীভাবে পরীক্ষা করা হয়?

প্রতিটি প্যানেল একটি বিস্তৃত ফ্যাক্টরি গ্রহণযোগ্যতা পরীক্ষার মধ্য দিয়ে যায় যার মধ্যে রয়েছে: পয়েন্ট-টু-পয়েন্ট ওয়্যারিং যাচাইকরণ, নিরোধক প্রতিরোধের পরীক্ষা (পাওয়ার এবং কন্ট্রোল সার্কিট), সমস্ত মোটর স্টার্টার এবং ড্রাইভের সম্পূর্ণ কার্যকরী পরীক্ষা, কন্ট্রোলার I/O লুপ চেকিং, অনুমোদিত কন্ট্রোল ন্যারেটিভের বিরুদ্ধে সিমুলেটেড সিকোয়েন্স-অফ-অপারেশন টেস্টিং এবং আন্তঃযোগাযোগ ফাংশন এবং নিরাপত্তা আন্তঃসংযোগ পরিক্ষা, এইচএসআই লক টেস্টিং। প্যানেলের সাথে একটি বিস্তারিত FAT রিপোর্ট প্রদান করা হয়েছে।

প্রশ্ন 7: ইনস্টলেশনের পরে কি রক্ষণাবেক্ষণ প্রয়োজন?

প্রস্তাবিত বার্ষিক রক্ষণাবেক্ষণের মধ্যে রয়েছে: আলগা বন্ধ শনাক্ত করতে পাওয়ার সংযোগের তাপীয় ইমেজিং, নিরাপত্তা ইন্টারলক এবং জরুরী স্টপগুলির কার্যকরী পরীক্ষা, সেন্সর ক্রমাঙ্কন যাচাইকরণ, কুলিং ফ্যান এবং ফিল্টারের অবস্থার পরিদর্শন, এবং ঘেরের অভ্যন্তরীণ সাধারণ পরিষ্কার করা। সমস্ত উপাদান সামনের দরজা দিয়ে অ্যাক্সেসযোগ্য; ফিউজ এবং কন্টাক্টর কয়েলের মতো গুরুত্বপূর্ণ খুচরাগুলি সরবরাহকৃত রক্ষণাবেক্ষণ ম্যানুয়ালটিতে চিহ্নিত করা হয়েছে।

প্রশ্ন 8: আপনি ফিল্ড কমিশনিং সমর্থন করতে পারেন?

ভিডিও কলের মাধ্যমে দূরবর্তী কমিশনিং সমর্থন প্রতিটি প্যানেলের সাথে অন্তর্ভুক্ত করা হয়েছে। প্রকল্পের অবস্থান এবং সুযোগের উপর নির্ভর করে অন-সাইট কমিশনিং এবং বিএমএস ইন্টিগ্রেশন পরিষেবার ব্যবস্থা করা যেতে পারে।

একটি নতুন আন্তর্জাতিক বিমানবন্দর টার্মিনাল — HVAC কন্ট্রোল প্যানেল স্থাপনা

পটভূমি

মধ্যপ্রাচ্যের একটি প্রধান আন্তর্জাতিক বিমানবন্দর ক্রমবর্ধমান ক্ষমতার চাহিদা মিটমাট করার জন্য একটি নতুন যাত্রী টার্মিনাল নির্মাণ করেছে। টার্মিনাল, 700,000 বর্গ মিটারেরও বেশি বিস্তৃত, চরম বহিরঙ্গন তাপমাত্রা 50 ডিগ্রি সেলসিয়াসে পৌঁছানোর ক্ষেত্রে প্রস্থান হল, আগমনের কনকোর্স, খুচরা অঞ্চল, লাউঞ্জ এবং ব্যাগেজ হ্যান্ডলিং এলাকায় যাত্রীদের আরাম বজায় রাখার জন্য একটি ব্যাপক HVAC পরিকাঠামোর প্রয়োজন।

চ্যালেঞ্জ

যান্ত্রিক নকশায় 12টি জল-ঠাণ্ডা কেন্দ্রীভূত চিলার, 15kW থেকে 160kW পর্যন্ত 48টি এয়ার হ্যান্ডলিং ইউনিট, অসংখ্য ঠাণ্ডা জলের পাম্প সেট (প্রাথমিক এবং মাধ্যমিক), কুলিং টাওয়ারের ফ্যান, শক্তি পুনরুদ্ধার ভেন্টিলেটর এবং হ্যান্ডক্লোডের জন্য নিবেদিত প্ল্যান্টের জায়গাগুলি সহ একটি কেন্দ্রীয় চিলার প্ল্যান্ট নির্দিষ্ট করা হয়েছে। সমস্ত সরঞ্জাম একাধিক যান্ত্রিক মেঝে এবং ছাদের গাছের ঘের জুড়ে বিতরণ করা হয়েছিল।

প্রকল্পের বৈদ্যুতিক ঠিকাদার একটি কঠিন বিল্ড সময়সূচী সম্মুখীন. প্রতিটি সরঞ্জামের জন্য পৃথক কন্ট্রোল প্যানেল তৈরি করার জন্য সাইটটিতে বর্ধিত সময়ের জন্য প্রচুর সংখ্যক ইলেক্ট্রিশিয়ান প্রয়োজন, গুণমানের বৈচিত্র্য প্রবর্তন করতে হবে এবং বৈদ্যুতিক এবং নিয়ন্ত্রণ উপ-কন্ট্রাক্টরদের মধ্যে সমন্বয় ত্রুটির ঝুঁকি হবে। এয়ারপোর্ট অপারেটর কেন্দ্রীভূত শক্তি ব্যবস্থাপনা এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণের জন্য সুবিধার এন্টারপ্রাইজ BMS-এর সাথে সম্পূর্ণ BACnet একীকরণ বাধ্যতামূলক করেছে।

কেন কারখানা-ইঞ্জিনিয়ারযুক্ত এইচভিএসি কন্ট্রোল প্যানেল?

প্রোজেক্ট টিম সমস্ত HVAC কন্ট্রোল প্যানেলগুলিকে ফ্যাক্টরি-ইঞ্জিনিয়ারড, প্রাক-পরীক্ষিত সমাবেশ হিসাবে সংগ্রহ করার জন্য নির্বাচিত হয়েছে। সুবিধাগুলি সিদ্ধান্তমূলক ছিল:

●  প্রতিটি প্যানেল যান্ত্রিক সরঞ্জামের সময়সূচী এবং নিয়ন্ত্রণ পরামর্শদাতার ক্রিয়াকলাপের ক্রম থেকে ডিজাইন করা হয়েছিল, প্রতিটি প্যানেল এবং এর নির্ধারিত সরঞ্জামগুলির মধ্যে এক থেকে এক ম্যাচ নিশ্চিত করে৷

●  সমস্ত অভ্যন্তরীণ পাওয়ার ডিস্ট্রিবিউশন, মোটর সুরক্ষা, VFD, কন্ট্রোল ওয়্যারিং, PLC/DDC লজিক, এবং HMI কনফিগারেশন সম্পূর্ণরূপে একত্রিত করা হয়েছিল এবং চালানের আগে কারখানায় পরীক্ষা করা হয়েছিল — প্যানেল মাউন্ট করার জন্য সাইটের সময় সংকুচিত করা, ইনকামিং পাওয়ার সংযোগ করা এবং ফিল্ড সেন্সর তারগুলি বন্ধ করা।

●  BACnet কমিউনিকেশন গেটওয়ে পূর্ব-কনফিগার করা হয়েছিল, এবং প্যানেল আসার আগে একটি সম্পূর্ণ পয়েন্ট তালিকা বিএমএস ইন্টিগ্রেটরকে সরবরাহ করা হয়েছিল, দীর্ঘ ফিল্ড প্রোটোকল ডিবাগিং দূর করে।

●  নিরাপত্তা ইন্টারলকগুলি — ফায়ার অ্যালার্ম শাটডাউন, ঠাণ্ডা জলের কয়েলগুলির জন্য ফ্রিজ সুরক্ষা, বৈদ্যুতিক হিটারগুলির জন্য বায়ুপ্রবাহ-প্রমাণকারী ইন্টারলক — নথিভুক্ত যাচাইকরণ সহ কারখানায় কঠোরভাবে বিমানবন্দর কর্তৃপক্ষের সুরক্ষা প্রয়োজনীয়তাগুলিকে সন্তুষ্ট করে।

●  এয়ারপোর্ট রক্ষণাবেক্ষণ দলের জন্য সমস্ত 48টি AHU-এর সরলীকৃত অপারেটর প্রশিক্ষণ এবং খুচরা যন্ত্রাংশ স্টকিং জুড়ে সামঞ্জস্যপূর্ণ প্যানেল ডিজাইন।

স্থাপনা

ছিয়াশিটি এইচভিএসি কন্ট্রোল প্যানেল তৈরি এবং বিতরণ করা হয়েছিল — চিলার, পাম্প, এএইচইউ এবং এনার্জি রিকভারি সিস্টেম কভার করে। প্যানেলের আকার ছোট বায়ুচলাচল ইউনিটগুলির জন্য কমপ্যাক্ট প্রাচীর-মাউন্ট ঘের থেকে শুরু করে সমন্বিত VFD সহ 160kW AHU-এর জন্য বহু-সেকশন ফ্লোর-স্ট্যান্ডিং ক্যাবিনেট পর্যন্ত। সমস্ত প্যানেলে স্থানীয় অপারেটর অ্যাক্সেসের জন্য BACnet/IP যোগাযোগের গেটওয়ে এবং দরজা-মাউন্ট করা HMI টাচস্ক্রিন অন্তর্ভুক্ত করা হয়েছে। প্যানেলগুলিকে প্রি-প্রোগ্রাম করা এবং FAT-পরীক্ষিত পাঠানো হয়েছিল, প্রতিটি প্যানেলের ডকুমেন্টেশন প্যাক সহ বিল্ট ওয়্যারিং ডায়াগ্রাম, কন্ট্রোলার লজিক প্রিন্টআউট এবং FAT সার্টিফিকেট।

ফলাফল

●  অন-সাইট কমিশনিং টাইম প্রায় 50% কমানো হয়েছে প্রথাগত সাইট-গঠিত প্যানেলের উপর ভিত্তি করে বাজেট অনুমানের তুলনায়, টার্মিনালকে তার খোলার সময়সীমা পূরণ করতে সাহায্য করে।

●  ফ্যাক্টরি FAT প্রোগ্রামটি প্রাক-পরীক্ষার সময় 12টি সিকোয়েন্স লজিক দ্বন্দ্ব চিহ্নিত করেছে এবং সংশোধন করেছে — সমস্যা যা অন্যথায় ব্যয়বহুল অন-সাইট সমস্যা সমাধানের সময় আবির্ভূত হত।

●  বিমানবন্দর BMS-এর সাথে সম্পূর্ণ BACnet ইন্টিগ্রেশন প্যানেল এনার্জাইজেশনের তিন সপ্তাহের মধ্যে অর্জিত হয়েছিল, সমস্ত 86টি প্যানেল অপারেশনাল ডেটা রিপোর্ট করে এবং সুপারভাইজরি কমান্ড গ্রহণ করে।

●  অপারেশনের প্রথম বছরে, BMS-রেকর্ড করা ডেটা সুবিধা টিমকে ঠাণ্ডা জলের তাপমাত্রা রিসেট সময়সূচী অপ্টিমাইজ করতে সক্ষম করে, মূল নকশা বেসলাইনের তুলনায় চিলার প্ল্যান্টের শক্তি খরচে 12% হ্রাস অর্জন করে।

●  বিমানবন্দরের রক্ষণাবেক্ষণ ঠিকাদার ন্যূনতম সংশোধনমূলক কাজের রিপোর্ট করেছেন, দক্ষ দল পরিচিতির জন্য মানসম্মত প্যানেল ডিজাইন এবং ব্যাপক ডকুমেন্টেশনের কৃতিত্ব দিয়েছেন।
