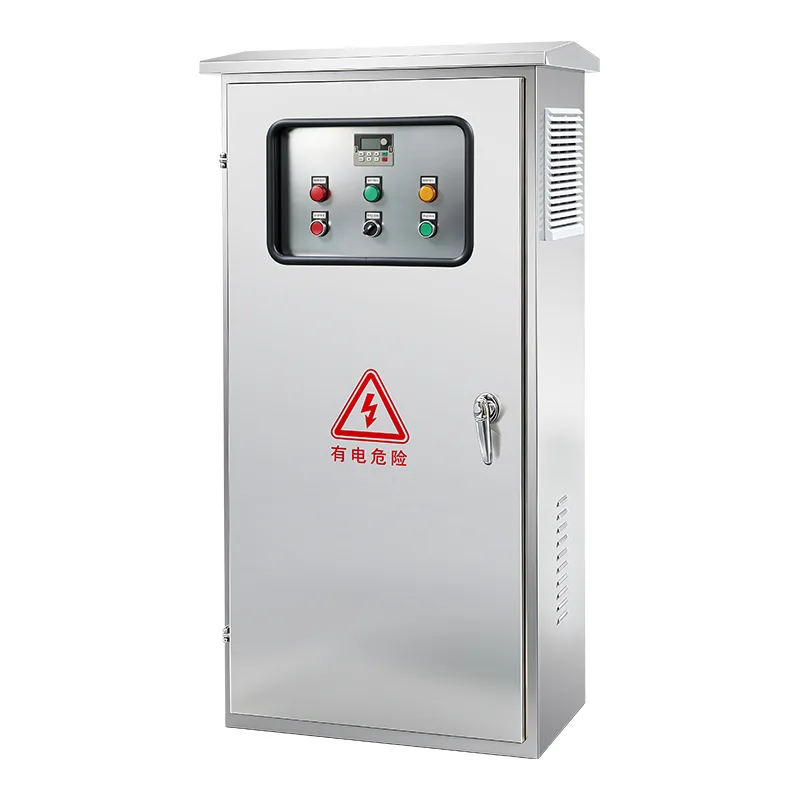

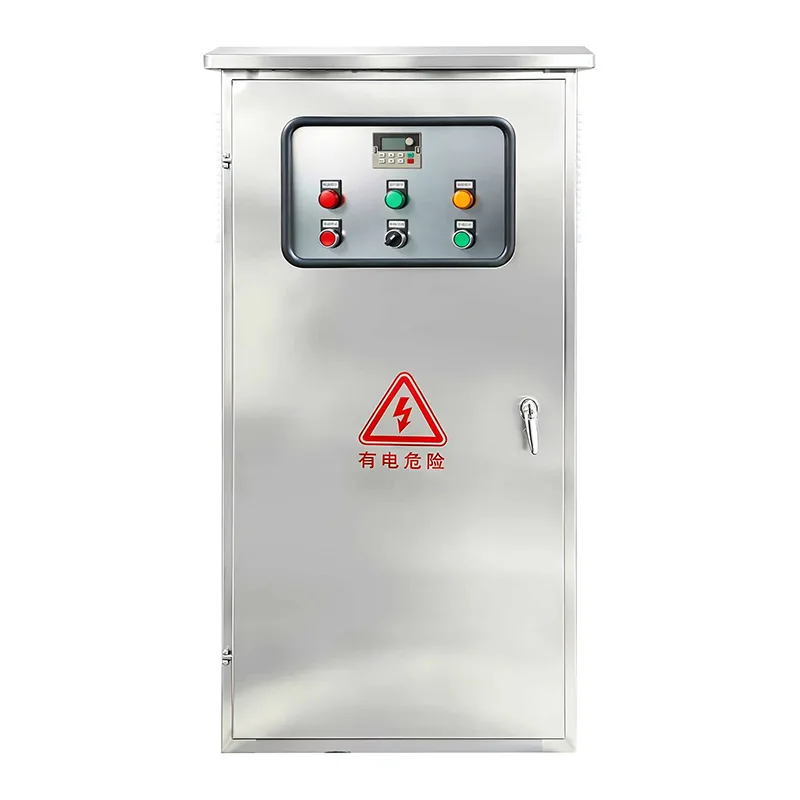

ইভি চার্জার পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট

যেকোন চার্জিং সাইটের লেআউটের সাথে মানানসই নমনীয় কনফিগারেশনে উপলব্ধ, Csivei ফ্যাক্টরির মানের EV চার্জার পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট একটি একক ইনকামিং এসি সাপ্লাই গ্রহণ করে — সাধারণত 400V থ্রি-ফেজ বর্তমান রেটিং 100A থেকে 1600A এবং তার উপরে — এবং এটিকে একাধিক সার্কিটে বিতরণ করে। প্রতিটি বহির্গামী ফিডার পৃথকভাবে একটি মোল্ডেড-কেস সার্কিট ব্রেকার বা ফিউজড ডিসকানেক্টর দ্বারা সুরক্ষিত থাকে, যেখানে প্রয়োজন সেখানে ডেডিকেটেড অবশিষ্ট বর্তমান সুরক্ষা সহ। একটি কেন্দ্রীভূত শক্তি মিটারিং কম্পার্টমেন্টে রাজস্ব-গ্রেড মিটারগুলিকে মিটমাট করে, যা স্থানীয় ইউটিলিটি প্রয়োজনীয়তাগুলির সাথে সম্মতিতে প্রতি-সার্কিট বা প্রতি-চার্জার বিলিং সক্ষম করে। প্রধান বাসে টাইপ 1+2 সার্জ সুরক্ষা পুরো সাইটকে বজ্র-প্ররোচিত ক্ষণস্থায়ী ওভারভোল্টেজ থেকে রক্ষা করে। ক্যাবিনেট এনক্লোজার, ডিপ্লোয়মেন্ট এনভায়রনমেন্টের উপর নির্ভর করে IP54 থেকে IP65 রেট করা, আবহাওয়ারোধী পাউডার আবরণ সহ গ্যালভানাইজড স্টিল থেকে তৈরি। একটি ঐচ্ছিক স্মার্ট এনার্জি ম্যানেজমেন্ট কন্ট্রোলার OS485 Modbus বা ইথারনেটের মাধ্যমে লোড ব্যালেন্সিং, ফেজ রোটেশন, চার্জার শিডিউলিং এবং রিয়েল-টাইম মনিটরিং প্রদান করে, যা OCPP-ভিত্তিক চার্জিং ম্যানেজমেন্ট প্ল্যাটফর্মগুলিতে নির্বিঘ্নে একত্রিত করে। IEC 61439-1, IEC 60364-7-722 এবং প্রযোজ্য আঞ্চলিক মানগুলির সাথে সম্পূর্ণ সম্মতি বজায় রাখা হয়।

পণ্য অ্যাপ্লিকেশন

যেকোনো আধুনিক EV চার্জিং ইনস্টলেশনের বৈদ্যুতিক মেরুদণ্ড হিসাবে পরিবেশন করা, EV চার্জার পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট সাইট পাওয়ার ম্যানেজমেন্টকে একক, কারখানা-ইঞ্জিনিয়ারযুক্ত ঘেরে একীভূত করে — সাইটের বৈদ্যুতিক কাজগুলি হ্রাস করে, কমিশনিংকে ত্বরান্বিত করে এবং অপারেশনাল নিরাপত্তা বাড়ায়।

পাবলিক ফাস্ট চার্জিং স্টেশন

মোটরওয়ে পরিষেবা এলাকা, শহুরে চার্জিং প্লাজা, এবং পেট্রোল স্টেশন ফোরকোর্টে একাধিক ডিসি ফাস্ট চার্জার স্থাপনের জন্য শক্তিশালী, উচ্চ-ক্ষমতার বিদ্যুৎ বিতরণ প্রয়োজন। ক্যাবিনেট প্রধান ইউটিলিটি সরবরাহ গ্রহণ করে এবং প্রতিটি চার্জারে সুরক্ষিত, পৃথকভাবে মিটারযুক্ত ফিড বিতরণ করে। কেন্দ্রীভূত মিটারিং কম্পার্টমেন্ট প্রতিটি উপসাগরের জন্য ইউটিলিটি-গ্রেড বিলিং সমর্থন করে, যখন সমন্বিত ঢেউ সুরক্ষা গ্রিড ট্রানজিয়েন্ট থেকে ব্যয়বহুল ফাস্ট-চার্জার পাওয়ার ইলেকট্রনিক্সকে রক্ষা করে।

ফ্লিট এবং লজিস্টিক চার্জিং ডিপো

বৈদ্যুতিক বাস ডিপো, লাস্ট-মাইল ডেলিভারি হাব এবং মিউনিসিপ্যাল ​​ফ্লিট ইয়ার্ড রাতারাতি চার্জিং উইন্ডোর সময় একযোগে একাধিক চার্জার চালায়। ডিস্ট্রিবিউশন ক্যাবিনেট ইনকামিং পাওয়ার এবং লোড ম্যানেজমেন্টকে কেন্দ্রীভূত করে, ডিপো অপারেটরকে চার্জার জুড়ে চাহিদার ভারসাম্য বজায় রাখতে, প্রধান ব্রেকার ট্রিপ প্রতিরোধ করতে এবং অফ-পিক শুল্কের সময়সীমাতে চার্জিং নির্ধারণ করার অনুমতি দেয়। ক্যাবিনেটের উদার ফিডার ক্ষমতা বড় বৈদ্যুতিক পুনর্ব্যবহার ছাড়াই ভবিষ্যতের বহরের সম্প্রসারণকে সামঞ্জস্য করে।

বাণিজ্যিক ও কর্মক্ষেত্রে চার্জিং ইনস্টলেশন

অফিস টাওয়ার, শপিং সেন্টার এবং ব্যবসায়িক পার্ক কর্মচারী বা গ্রাহক ইভি চার্জিং প্রদান করে সাধারণত একাধিক পার্কিং স্তরে ডজন ডজন এসি চার্জার স্থাপন করে। ফ্লোর বা জোন প্রতি একটি কেন্দ্রীয় বন্টন ক্যাবিনেট একটি উপ-প্রধান ফিড গ্রহণ করে এবং পৃথক প্রাচীর-মাউন্ট করা চার্জারগুলিতে শক্তি বিতরণ করে। প্রতি সার্কিট মিটারিং ভাড়াটে কোম্পানি বা ডিপার্টমেন্ট বাজেটে সঠিক শক্তি খরচ বরাদ্দ সক্ষম করে।

আবাসিক অ্যাপার্টমেন্ট এবং কন্ডোমিনিয়াম পার্কিং

বহুতল আবাসিক উন্নয়নগুলি দশ বা শত শত পার্কিং বে জুড়ে EV চার্জিং রিট্রোফিটিং একটি ডিস্ট্রিবিউশন ক্যাবিনেট পদ্ধতির দ্বারা উপকৃত হয়। বৈদ্যুতিক রাইজার রুম বা পার্কিং-স্তরের সুইচরুমে অবস্থিত এক বা একাধিক ক্যাবিনেটগুলি বিল্ডিংয়ের EV-ডেডিকেটেড সরবরাহ গ্রহণ করে এবং আবাসিক উপসাগরে পৃথক চার্জারগুলিতে সুরক্ষিত, মিটারযুক্ত ফিড বিতরণ করে। ক্যাবিনেটের মধ্যে লোড ম্যানেজমেন্ট ইভি চার্জিংকে বিল্ডিংয়ের বরাদ্দকৃত বৈদ্যুতিক ক্ষমতা অতিক্রম করতে বাধা দেয়।

হাইওয়ে এবং দূরবর্তী বিশ্রাম এলাকা

শহুরে পরিকাঠামো থেকে দূরে স্বতন্ত্র চার্জিং সাইটগুলিতে প্রায়ই EV চার্জার লোডের জন্য উপযুক্ত বিদ্যমান LV বিতরণ বোর্ডের অভাব থাকে। ট্রান্সফরমার বা জেনসেটের সংলগ্ন একটি ডেডিকেটেড পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট একটি সম্পূর্ণ, পূর্ব-কনফিগার করা এলভি ডিস্ট্রিবিউশন পয়েন্ট প্রদান করে — সাইটে কাস্টম সুইচবোর্ড তৈরির প্রয়োজনীয়তা দূর করে এবং কমিশনিং সময় উল্লেখযোগ্যভাবে হ্রাস করে।

মিশ্র-ব্যবহার উন্নয়ন এবং মেগা-প্রকল্প

আবাসিক, বাণিজ্যিক, খুচরা এবং পাবলিক পার্কিংয়ের সমন্বয়ে বড় আকারের উন্নয়ন একটি টায়ার্ড আর্কিটেকচারে একাধিক বিতরণ ক্যাবিনেট স্থাপন করতে পারে। সাবস্টেশনে একটি প্রধান ইনকামিং ক্যাবিনেট প্রতিটি পার্কিং জোনে সাব-ডিস্ট্রিবিউশন ক্যাবিনেট ফিড করে, একটি কাঠামোগত, স্কেলযোগ্য পাওয়ার ডিস্ট্রিবিউশন টপোলজি তৈরি করে যা পর্যায়ক্রমে নির্মাণ এবং ক্রমবর্ধমান ইভি আপটেকের সাথে মেলে।

প্রযুক্তিগত গভীর ডুব

EV চার্জার পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট একটি সম্পূর্ণ ইন্টিগ্রেটেড, ফ্যাক্টরি-এসেম্বলড LV সুইচবোর্ড হিসেবে বিশেষভাবে ইভি চার্জিং পরিকাঠামোর অনন্য বৈদ্যুতিক চাহিদার জন্য ডিজাইন করা হয়েছে।

ইনকামিং সরবরাহ এবং প্রধান সুরক্ষা

ক্যাবিনেটের আগত বিভাগটি সাইটের সর্বাধিক চাহিদার সাথে মেলে একটি প্রধান সার্কিট ব্রেকার বা এয়ার সার্কিট ব্রেকারে বন্ধ করা একক বা দ্বৈত ইউটিলিটি সরবরাহ তারগুলি গ্রহণ করে। মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা সহ ACBগুলি যেখানে প্রয়োজন সেখানে আর্ক-ফ্ল্যাশ প্রশমন বৈশিষ্ট্য সহ ওভারলোড, শর্ট-সার্কিট এবং আর্থ-ফল্ট সুরক্ষার জন্য সামঞ্জস্যযোগ্য থ্রেশহোল্ড অফার করে। ইনকামিং সার্জ সুরক্ষা — টাইপ 1 SPDs যা 25kA (10/350μs) পর্যন্ত ইমপালস স্রোত পরিচালনা করতে সক্ষম — উজানের অবকাঠামোতে সরাসরি বজ্রপাতের বিরুদ্ধে প্রতিরক্ষার প্রথম লাইন সরবরাহ করে।

বহির্গামী ফিডার বিতরণ

একাধিক আউটগোয়িং চার্জার সার্কিট পৃথক মোল্ড-কেস সার্কিট ব্রেকার বা ফিউজড ডিসকানেক্টর দ্বারা সুরক্ষিত থাকে, প্রতিটি সংযুক্ত চার্জারের সর্বোচ্চ ইনপুট কারেন্টের জন্য রেট করা হয়। তিন-ফেজ বাসবার সিস্টেম জুড়ে সুষম ফেজ বিতরণের জন্য ফিডারগুলি সাজানো হয়েছে, নিরপেক্ষ কারেন্টকে কম করে এবং সামগ্রিক বিদ্যুতের গুণমান উন্নত করে। DC ফাস্ট-চার্জার ফিডগুলির জন্য, সামঞ্জস্যযোগ্য চৌম্বকীয় ট্রিপ সেটিংস সহ MCCBগুলি কোনও অসুবিধা ছাড়াই চার্জারের ইনরাশ বৈশিষ্ট্যগুলিকে মিটমাট করে৷ অবশিষ্ট বর্তমান সুরক্ষা — 6mA ডিসি সনাক্তকরণ সহ টাইপ বি বা টাইপ এ — আইইসি 60364-7-722 অনুসারে প্রাসঙ্গিক সার্কিটে সরবরাহ করা হয়।

ইন্টিগ্রেটেড মিটারিং আর্কিটেকচার

একটি ডেডিকেটেড মিটারিং কম্পার্টমেন্ট বিলিং প্রয়োজনীয়তার উপর নির্ভর করে প্রতিটি বহির্গামী সার্কিট বা সার্কিটের গ্রুপগুলির জন্য রাজস্ব-গ্রেড শক্তি মিটার রাখে। মিটারগুলি Modbus RTU বা TCP/IP এর মাধ্যমে একটি কেন্দ্রীভূত ডেটা কনসেনট্রেটরের সাথে যোগাযোগ করে, যা চার্জিং ম্যানেজমেন্ট প্ল্যাটফর্ম বা ইউটিলিটি বিলিং সিস্টেমে একত্রিত ডেটা প্রেরণ করে। নিয়ন্ত্রক রাজস্ব মিটারিং প্রয়োজন এমন বাজারের জন্য MID বা সমতুল্য প্রত্যয়িত মিটার উপলব্ধ।

লোড ম্যানেজমেন্ট এবং স্মার্ট কন্ট্রোল

একটি ঐচ্ছিক এমবেডেড লোড ম্যানেজমেন্ট কন্ট্রোলার মূল আয়কারী এবং প্রতিটি বহির্গামী ফিডারের রিয়েল-টাইম খরচ নিরীক্ষণ করে। যখন মোট সাইটের চাহিদা কনফিগার করা সর্বাধিকের কাছে পৌঁছায়, তখন নিয়ামক গতিশীলভাবে সংযুক্ত চার্জারগুলির মধ্যে উপলব্ধ ক্ষমতা বরাদ্দ করে — নিম্ন-অগ্রাধিকার উপসাগরে আউটপুট হ্রাস করা, নির্ধারিত সেশনগুলি পিছিয়ে দেওয়া, বা প্রধান ব্রেকার ওভারলোড রোধ করে পরিষেবা বজায় রাখার জন্য ফেজ রোটেশনকে জড়িত করা। পৃথক চার্জারগুলির সাথে যোগাযোগ OCPP বা সরাসরি Modbus এর মাধ্যমে হয় এবং কন্ট্রোলার বাহ্যিক সংকেতগুলিতে সাড়া দিতে পারে যেমন দিনের শুল্কের হার, সৌর উত্পাদনের প্রাপ্যতা বা বিল্ডিং এনার্জি ম্যানেজমেন্ট সিস্টেম কমান্ড।

বাসবার সিস্টেম এবং অভ্যন্তরীণ ওয়্যারিং

প্রধান বাসবার সিস্টেমটি টিন-প্লেটেড তামা বা অ্যালুমিনিয়াম থেকে তৈরি, অভ্যন্তরীণ ঘেরের তাপমাত্রা বৃদ্ধির জন্য উপযুক্ত ডিরেটিং সহ রেট করা কারেন্টের জন্য মাত্রাযুক্ত। বাসবার সাপোর্ট হল গ্লাস-ফাইবার রিইনফোর্সড পলিমার যা শর্ট-সার্কিট প্রতিরোধের জন্য রেট করা হয়। অভ্যন্তরীণ ওয়্যারিং শিখা-প্রতিরোধী, কম-ধোঁয়া-শূন্য-হ্যালোজেন কেবল ব্যবহার করে, সমস্ত নিয়ন্ত্রণ এবং মিটারিং সার্কিটগুলিকে পাওয়ার পাথ থেকে আলাদা করা হয়। ক্যাবিনেট বেসে অপসারণযোগ্য গ্রন্থি প্লেটের মাধ্যমে ক্যাবল এন্ট্রি করা হয়, নির্দিষ্ট ইনকামিং এবং আউটগোয়িং ক্যাবল ক্রস-সেকশনের জন্য আকার।

ঘের, পরিবেশ সুরক্ষা, এবং শীতল

ফ্লোর-স্ট্যান্ডিং ক্যাবিনেটটি 1.5 মিমি থেকে 2.0 মিমি গ্যালভানাইজড স্টিল শীট পর্যন্ত তৈরি করা হয়েছে, সম্পূর্ণ ঢালাই করা সিম এবং একটি ইউভি-স্ট্যাবিলাইজড পাউডার-কোটেড ফিনিস সহ। স্ট্যান্ডার্ড সুরক্ষা রেটিং হল IP54, IP65 বহিরঙ্গন বা উচ্চ-ধুলো পরিবেশের জন্য উপলব্ধ। এনক্লোজারটিতে একটি কব্জাযুক্ত, গ্যাসকেটেড সামনের দরজা লকযোগ্য হ্যান্ডেল এবং মিটারিং যন্ত্রের উপর ঐচ্ছিক দেখার উইন্ডো রয়েছে। নিষ্ক্রিয় বায়ুচলাচল ফিল্টার করা ল্যুভরস বা শ্বাস-প্রশ্বাসের ড্রেন দ্বারা সরবরাহ করা হয়, যার সাহায্যে প্রাকৃতিক পরিচলন গণনা করা বায়ু পথের সাহায্যে করা হয়। উচ্চ ক্রমাগত লোড ঘনত্ব সহ ক্যাবিনেটের জন্য, তাপস্থাপকভাবে নিয়ন্ত্রিত জোরপূর্বক বায়ুচলাচল সমন্বিত হয়, ফ্যান ব্যর্থতার জন্য অ্যালার্ম পরিচিতি সহ। অভ্যন্তরীণ অ্যান্টি-কনডেনসেশন হিটার ঠান্ডা বা উচ্চ-আদ্রতা ইনস্টলেশনের জন্য উপলব্ধ।

নিরাপত্তা এবং সম্মতি

ইভি সরবরাহ সরঞ্জামের জন্য IEC 60364-7-722-এর সুনির্দিষ্ট সম্মতি সহ লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলির জন্য ক্যাবিনেটটি IEC 61439-1 এবং IEC 61439-2-এ ডিজাইন এবং পরীক্ষা করা হয়েছে। অভ্যন্তরীণ আর্ক ফল্ট কন্টেনমেন্ট, আঙুল-নিরাপদ কম্পোনেন্ট শিল্ডিং, এবং ক্যাবিনেটের দরজা না খুলেই চালানো যায় এমন একটি প্রধান ইনকামিং আইসোলেটর স্ট্যান্ডার্ড। সমস্ত বিভাগ জুড়ে আর্থ ধারাবাহিকতা একটি ডেডিকেটেড প্রতিরক্ষামূলক আর্থ বাসবারের মাধ্যমে নিশ্চিত করা হয় যা ঘেরের সাথে সংযুক্ত থাকে। UL এবং অন্যান্য আঞ্চলিক সার্টিফিকেশন উপলব্ধ সহ সমস্ত উপাদান সিই মার্কিং বহন করে।

FAQ

প্রশ্ন 1: একটি বিতরণ মন্ত্রিসভা কতগুলি চার্জার সমর্থন করতে পারে?

বহির্গামী ফিডার সংখ্যা সম্পূর্ণরূপে কনফিগারযোগ্য. প্রতিটি চার্জারের বর্তমান রেটিং এবং মোট আগত সরবরাহ ক্ষমতার উপর নির্ভর করে একটি একক ক্যাবিনেট সাধারণত 4 থেকে 24টি চার্জার সার্কিট সমর্থন করতে পারে। বৃহত্তর সাইটগুলির জন্য, একাধিক ক্যাবিনেট একটি প্রধান-এবং-সাব-ডিস্ট্রিবিউশন টপোলজিতে ক্যাসকেড করা যেতে পারে।

প্রশ্ন 2: প্রতিটি চার্জার সার্কিটের জন্য আমার কি আলাদা মিটার দরকার?

এটি আপনার বিলিং প্রয়োজনীয়তার উপর নির্ভর করে। পাবলিক চার্জিংয়ের জন্য যেখানে প্রতিটি উপসাগরকে স্বাধীনভাবে বিল করতে হবে, প্রতি সার্কিট মিটারিং সুপারিশ করা হয়। ফ্লিট ডিপো বা কর্মক্ষেত্রে চার্জ করার জন্য যেখানে মোট শক্তি খরচ অভ্যন্তরীণভাবে বরাদ্দ করা হয়, গ্রুপ মিটারিং যথেষ্ট হতে পারে। মন্ত্রিসভা উভয় পদ্ধতির জন্য কনফিগার করা যেতে পারে।

প্রশ্ন 3: কি ইনকামিং সাপ্লাই ভোল্টেজ এবং বর্তমান রেটিং পাওয়া যায়?

স্ট্যান্ডার্ড কনফিগারেশন 100A থেকে 1600A পর্যন্ত ইনকামিং বর্তমান রেটিং সহ 230/400V তিন-ফেজ, 50/60Hz গ্রহণ করে। অনুরোধে উচ্চ রেটিং পাওয়া যায়। বৃহত্তর ইনস্টলেশনের জন্য, একটি ডেডিকেটেড ট্রান্সফরমার সরাসরি ক্যাবিনেটকে খাওয়াতে পারে।

প্রশ্ন 4: ক্যাবিনেট কি চার্জারগুলির পাশে বাইরে ইনস্টল করা যেতে পারে?

হ্যাঁ। বহিরঙ্গন ইনস্টলেশনের জন্য মন্ত্রিসভা IP55 বা IP65 রেটিং পাওয়া যায়। গরম, আর্দ্র বা ঠান্ডা আবহাওয়ায় বর্ধিত আউটডোর পরিষেবার জন্য একটি সানশেড ক্যানোপি এবং অ্যান্টি-কনডেনসেশন হিটার বাঞ্ছনীয়। মন্ত্রিসভা একটি কংক্রিট প্লিন্থ বা প্যাডে মাউন্ট করা যেতে পারে, সিল করা গ্রন্থি প্লেটগুলির মাধ্যমে নীচে তারের প্রবেশের সাথে।

প্রশ্ন 5: লোড ম্যানেজমেন্ট কন্ট্রোলার কি এবং এটি কিভাবে কাজ করে?

ঐচ্ছিক স্মার্ট কন্ট্রোলার সমস্ত সার্কিটে রিয়েল-টাইম খরচ নিরীক্ষণ করে। যখন মোট চাহিদা সাইটের সর্বাধিক অনুমোদনযোগ্য লোডের কাছে পৌঁছায়, তখন এটি গতিশীলভাবে নিম্ন-অগ্রাধিকার চার্জারগুলির শক্তি হ্রাস করে বা প্রধান ব্রেকারটিকে ট্রিপিং থেকে বাঁচাতে চার্জিং সময়সূচী ঘোরায়। এটি একটি প্রদত্ত সরবরাহের সাথে আরও চার্জার সংযুক্ত করার অনুমতি দেয়, প্রয়োজনীয় গ্রিড সংযোগ ক্ষমতা এবং সংশ্লিষ্ট ইউটিলিটি খরচ কমিয়ে দেয়।

প্রশ্ন 6: এই মন্ত্রিসভা কীভাবে চার্জিং ম্যানেজমেন্ট সিস্টেম (CMS) এর সাথে একীভূত হয়?

ক্যাবিনেটের মিটারিং এবং লোড ম্যানেজমেন্ট কন্ট্রোলার Modbus RTU/TCP সমর্থন করে এবং OCPP-সঙ্গত চার্জিং ম্যানেজমেন্ট প্ল্যাটফর্মের সাথে ইন্টারফেস করতে পারে। মিটার ডেটা এবং অ্যালার্ম স্ট্যাটাস সিএমএসে প্রেরণ করা হয়, যা অপারেটরদের চার্জার পরিচালনার জন্য ব্যবহৃত একই ড্যাশবোর্ডে সাইট-ব্যাপী পাওয়ার ডিস্ট্রিবিউশন দেখতে দেয়।

প্রশ্ন 7: ক্যাবিনেট কি ভবিষ্যতে চার্জার সংযোজন মিটমাট করতে পারে?

হ্যাঁ। ক্যাবিনেটের অতিরিক্ত আউটগোয়িং ফিডার পজিশন, আগে থেকে ইনস্টল করা বাসবারের ক্ষমতা এবং অতিরিক্ত মিটারিং মডিউলের জন্য স্থান সরবরাহ করা যেতে পারে। এটি চার্জার তারের সাথে সংযোগ স্থাপন করে এবং ফিডার ব্রেকার ইনস্টল করে নতুন চার্জার সার্কিট যোগ করার অনুমতি দেয়, কোনো বাসবার পরিবর্তনের প্রয়োজন নেই।

প্রশ্ন 8: মন্ত্রিসভা কোন নিয়ন্ত্রক মান মেনে চলে?

আইইসি 60364-7-722 প্রতি নির্দিষ্ট ইভি ইনস্টলেশনের প্রয়োজনীয়তা সহ মন্ত্রিসভাটি IEC 61439-1/2-এ তৈরি এবং পরীক্ষা করা হয়। CE, UKCA, এবং সমতুল্য সহ আঞ্চলিক সার্টিফিকেশন উপলব্ধ। আমরা প্রতিটি ক্যাবিনেটের সাথে একক-লাইন ডায়াগ্রাম, পরীক্ষার শংসাপত্র এবং ইনস্টলেশন ম্যানুয়াল সহ সম্পূর্ণ ডকুমেন্টেশন সরবরাহ করি।

5.একটি মাল্টি-সাইট ফুয়েল রিটেলার — ন্যাশনাল ইভি ফাস্ট-চার্জিং রোলআউট

পটভূমি

200 টিরও বেশি পেট্রোল স্টেশনে পরিচালিত একটি জাতীয় জ্বালানী খুচরা চেইন প্রধান মহাসড়কের পাশে উচ্চ-ট্রাফিক সাইটগুলিতে DC ফাস্ট-চার্জিং হাব ইনস্টল করার জন্য একটি উচ্চাভিলাষী কর্মসূচি হাতে নিয়েছে। প্রতিটি সাইটে 8 থেকে 16টি চার্জিং বে তৈরি করে চার থেকে আটটি ডুয়াল-গান ডিসি ফাস্ট চার্জার স্থাপন করতে হবে। রোলআউটটি পর্যায়ক্রমে বিতরণ করা হয়েছিল, ভবিষ্যতের তারিখে চার্জ করার ক্ষমতা দ্বিগুণ করার সম্ভাবনা সহ।

চ্যালেঞ্জ

প্রতিটি সাইট বৈদ্যুতিক অবকাঠামো চ্যালেঞ্জগুলির একটি ধারাবাহিক সেট উপস্থাপন করেছে। পেট্রোল স্টেশন কিয়স্কের মধ্যে বিদ্যমান এলভি ডিস্ট্রিবিউশনটি ডিসি ফাস্ট চার্জারের চাহিদার জন্য ডিজাইন করা হয়নি, যার জন্য একত্রে প্রতি সাইট 400A থেকে 800A প্রয়োজন হতে পারে। প্রতিটি অবস্থানের জন্য সাইটে কাস্টম সুইচবোর্ড বানোয়াট উল্লেখযোগ্য ইঞ্জিনিয়ারিং খরচ, অসঙ্গত গুণমান এবং ইনস্টলেশনের সময় বর্ধিত ডাউনটাইম প্রবর্তন করবে। ইউটিলিটি সাপ্লাই সংযোগ পয়েন্ট প্রায়ই আদর্শ চার্জার অবস্থান থেকে দূরে অবস্থিত ছিল, তারের বিতরণের জন্য একটি কাঠামোগত পদ্ধতির প্রয়োজন।

খুচরা বিক্রেতার প্রতি-সেশন গ্রাহক বিলিংকে সমর্থন করার জন্য প্রতিটি চার্জিং বে-এর জন্য কেন্দ্রীভূত শক্তি মিটারিং প্রয়োজন, এবং ব্যয়বহুল ফাস্ট-চার্জার ইলেকট্রনিক্সের জন্য শক্তিশালী সুরক্ষা দাবি করেছে। পেট্রোল স্টেশনগুলিকে বিপজ্জনক এলাকা হিসাবে শ্রেণীবদ্ধ করার সাথে সাথে, কঠোর বৈদ্যুতিক নিরাপত্তা এবং নিয়ন্ত্রক সম্মতি অ-আলোচনাযোগ্য ছিল।

কেন EV চার্জার পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট?

একটি প্রমিত, কারখানা-ইঞ্জিনিয়ার্ড পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট প্রতিটি সাইটের জন্য মেরুদণ্ড হিসাবে নির্বাচিত হয়েছিল। প্রতিটি মন্ত্রিসভা সাইটের পাওয়ার প্রয়োজনীয়তা এবং চার্জার সংখ্যার সাথে মেলে কনফিগার করা হয়েছিল — সাধারণত আটটি বহির্গামী 125A থেকে 160A ফিডার সার্কিট সহ একটি 630A বা 800A ইনকামিং সাপ্লাই।

মন্ত্রিসভার সমন্বিত পদ্ধতি অবিলম্বে সুবিধা প্রদান করেছে:

●  একটি প্রাক-পরীক্ষিত ঘের প্রতিস্থাপিত হয়েছে যা একটি কাস্টম-নির্মিত সুইচবোর্ড হতে পারে, প্রতি সাইটটিতে কয়েক সপ্তাহের বৈদ্যুতিক প্রকৌশল সংরক্ষণ করে।

●  ক্যাবিনেটের ডেডিকেটেড মিটারিং কম্পার্টমেন্টের মধ্যে সার্কিট প্রতি আয়-গ্রেড মিটারিং প্রতিটি চার্জিং বে-এর জন্য ইউটিলিটি-সম্মত বিলিং ডেটা প্রদান করে, সরাসরি খুচরা বিক্রেতার পেমেন্ট প্ল্যাটফর্মে একত্রিত হয়।

●  প্রধান আগত সরবরাহে টাইপ 1+2 সার্জ সুরক্ষা এবং বহির্গামী ফিডারগুলিতে টাইপ 2 SPD চার্জার ইলেকট্রনিক্সের জন্য স্তরযুক্ত প্রতিরক্ষা প্রদান করে।

●  প্রধান আগত আইসোলেটর এবং পৃথক ফিডার ব্রেকারগুলি ঠিকাদার সুরক্ষার জন্য লক-আউট সুবিধা সহ রক্ষণাবেক্ষণের জন্য নিরাপদ বিচ্ছিন্নতার অনুমতি দেয়।

●  অ্যান্টি-কনডেনসেশন হিটার সহ আউটডোর-রেটেড IP65 ঘেরের অর্থ হল ক্যাবিনেটটি চার্জারগুলির সংলগ্ন অবস্থানে রাখা যেতে পারে, বহির্গামী তারের রানগুলিকে কম করে।

●  অতিরিক্ত ফিডার পজিশন প্রতিটি সাইটে অন্তর্ভুক্ত করা হয়েছিল, যা ভবিষ্যতের পর্যায়গুলিতে ক্যাবিনেট প্রতিস্থাপন বা বড় বৈদ্যুতিক পুনর্ব্যবহার ছাড়াই অতিরিক্ত চার্জারগুলিকে সংযুক্ত করার অনুমতি দেয়।

স্থাপনা

আটটি বহির্গামী ফিডার সার্কিট সহ প্রমিত 800A-রেটযুক্ত EV চার্জার পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটগুলি প্রথম 50টি সাইট জুড়ে স্থাপন করা হয়েছিল। প্রতিটি মন্ত্রিসভা সমস্ত সার্কিটে রাজস্ব-গ্রেড মিটারিং, টাইপ 1+2 সার্জ সুরক্ষা, এবং অ্যান্টি-কনডেনসেশন হিটিং সহ একটি IP65 ঘের অন্তর্ভুক্ত করে। ক্যাবিনেটগুলি তৈরি করা হয়েছিল, পরীক্ষা করা হয়েছিল এবং সম্পূর্ণ অ্যাসেম্বলি হিসাবে পাঠানো হয়েছিল, শুধুমাত্র ইনকামিং সাপ্লাই সংযোগ এবং সাইটে বহির্গামী চার্জার ক্যাবলিং প্রয়োজন। ডেলিভারি থেকে এনার্জাইজেশন পর্যন্ত সাইট প্রতি দুই দিনের কম কমিশনিং সময় গড়ে।

ফলাফল

●  কাস্টম সুইচবোর্ড সমাধানের তুলনায় সাইট কমিশনিং সময় প্রায় 60% কমানো হয়েছে, জাতীয় রোলআউট প্রোগ্রামকে ত্বরান্বিত করেছে।

●  প্রমিত ক্যাবিনেট ডিজাইনটি সাইটের পোর্টফোলিও জুড়ে বৈদ্যুতিক গুণমান এবং নিরাপত্তা সম্মতির বৈচিত্র্যকে দূর করেছে।

●  18 মাস অপারেশনের পর, শূন্য ক্যাবিনেট-সম্পর্কিত বৈদ্যুতিক ব্যর্থতা রেকর্ড করা হয়েছে, ঢেউয়ের সুরক্ষা নিশ্চিত করা হয়েছে যে বজ্রপাতের সময় দুটি সাইটে কাজ করা হয়েছে, ডাউনস্ট্রিম চার্জার ইলেকট্রনিক্সকে রক্ষা করে।

●  অতিরিক্ত ফিডার অবস্থানগুলি রোলআউটের দ্বিতীয় পর্বে 15টি সাইট জুড়ে সক্রিয় করা হয়েছিল, এক দিনের মধ্যে নতুন চার্জার সার্কিট যুক্ত করা হয়েছিল — ভবিষ্যতের-প্রুফিং ডিজাইনের কৌশলকে বৈধ করে৷

●  জ্বালানি খুচরা বিক্রেতা তখন থেকে অতিরিক্ত 50টি সাইটের জন্য একই ক্যাবিনেট স্পেসিফিকেশন গ্রহণ করেছে, তাদের বৈদ্যুতিক প্রকৌশল দল তাদের কেন্দ্রীভূত CMS প্ল্যাটফর্মের সাথে ক্যাবিনেটের একীকরণকে একটি মূল অপারেশনাল সুবিধা হিসাবে উল্লেখ করেছে।
