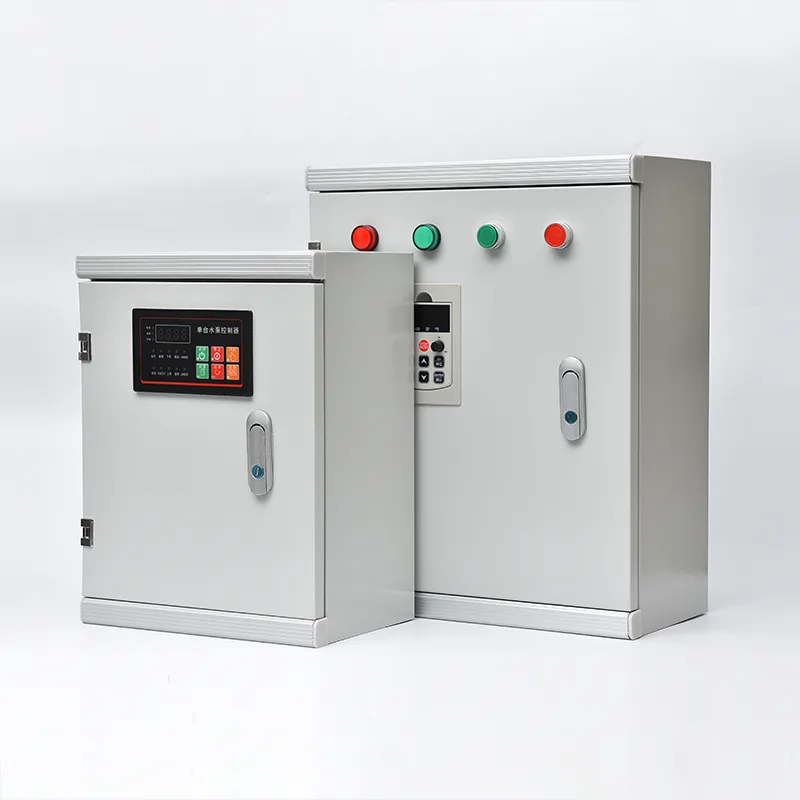

মোটর কন্ট্রোল সেন্টার ক্যাবিনেট

চীনে একজন পেশাদার প্রস্তুতকারক হিসেবে, Csivei আপনাকে মানসম্পন্ন মোটর কন্ট্রোল সেন্টার ক্যাবিনেট সরবরাহ করতে চায়, যেটি একটি বহু-বিভাগ, সামনের-অ্যাক্সেস ফ্লোর-স্ট্যান্ডিং অ্যাসেম্বলি যার একটি অনুভূমিক বাসবার সিস্টেম 400A থেকে 6300A রেট করা হয়েছে এবং শর্ট-সার্কিট 100kA পর্যন্ত সহ্য করতে পারে। প্রতিটি উল্লম্ব বিভাগ প্রত্যাহারযোগ্য বা স্থির কার্যকরী ইউনিট গ্রহণ করে: DOL, স্টার-ডেল্টা, সফ্ট স্টার্টার, বা VFD মোটর স্টার্টার, প্লাস ফিডার ব্রেকার এবং নিয়ন্ত্রণ পাওয়ার মডিউল। প্রত্যাহারযোগ্য ইউনিটগুলি সম্পূর্ণ এমসিসিকে ডি-এনার্জী না করেই একটি ত্রুটিপূর্ণ স্টার্টারকে বিচ্ছিন্ন, প্রত্যাহার এবং মিনিটের মধ্যে প্রতিস্থাপন করার অনুমতি দেয়। অভ্যন্তরীণ পৃথকীকরণ ফর্ম 2, ফর্ম 3, বা ফর্ম 4 প্রতি IEC 61439-এ উপলব্ধ, কার্যকরী ইউনিট এবং টার্মিনাল থেকে বাসবারগুলিকে আলাদা করে৷ মোটর সার্কিটগুলি IEC 60947-4-1 প্রতি টাইপ 2 কো-অর্ডিনেশনের জন্য ডিজাইন করা হয়েছে, মোটর শর্ট-সার্কিট ত্রুটির পরে স্টার্টারের উপাদানগুলির কোনও ক্ষতি নিশ্চিত করে। Profibus, Profinet, Modbus RTU/TCP, বা ইথারনেট/IP এর মাধ্যমে যোগাযোগ মোটর অবস্থা, বর্তমান, চালানোর সময়, শক্তি এবং ডায়াগনস্টিকগুলিকে DCS বা SCADA তে প্রেরণ করে। এনক্লোসারটি হল IP42 থেকে IP55 রেটযুক্ত পাউডার-কোটেড ফিনিস সহ গ্যালভানাইজড স্টিল, অন্দর বৈদ্যুতিক কক্ষ এবং ধুলোযুক্ত শিল্প পরিবেশের জন্য উপযুক্ত।

পণ্য অ্যাপ্লিকেশন

যেখানেই কয়েক ডজন বা শত শত মোটরকে কেন্দ্রীয় অবস্থান থেকে নির্ভরযোগ্যভাবে চালিত, সুরক্ষিত এবং নিয়ন্ত্রিত করতে হবে, সেখানে সোলার পাম্প কন্ট্রোল সিস্টেম শিল্প বৈদ্যুতিক বিতরণের জন্য কাঠামোগত, মডুলার ব্যাকবোন প্রদান করে।

পানি ও বর্জ্য পানি শোধনাগার

মিউনিসিপ্যাল ​​এবং ইন্ডাস্ট্রিয়াল ওয়াটার ট্রিটমেন্ট সুবিধাগুলি বিস্তৃত মোটর ফ্লিটগুলি পরিচালনা করে — কাঁচা জল খাওয়ার পাম্প, এয়ারেশন ব্লোয়ার, ক্ল্যারিফায়ার ড্রাইভ, স্লাজ হ্যান্ডলিং, রাসায়নিক ডোজিং পাম্প এবং হাই-লিফ্ট ডিস্ট্রিবিউশন পাম্প — প্রায়শই একটি একক সাইট জুড়ে একশোর বেশি মোটর। একটি মোটর কন্ট্রোল সেন্টার সমস্ত মোটর স্টার্টারকে একত্রিত করে এবং এক বা একাধিক কেন্দ্রে অবস্থিত MCC রুমে ড্রাইভ করে, প্রতিটি কার্যকরী ইউনিট একটি নির্দিষ্ট মোটরের জন্য নিবেদিত। পাম্প এবং ব্লোয়ারগুলির জন্য স্ট্যান্ডার্ডাইজড ড্রয়ার-টাইপ স্টার্টার ইউনিটগুলি একটি ত্রুটিপূর্ণ ইউনিটকে প্রত্যাহার করতে এবং মিনিটের মধ্যে প্রতিস্থাপন করার অনুমতি দেয়, চিকিত্সা প্রক্রিয়ার ধারাবাহিকতা পুনরুদ্ধার করে। অপ্রয়োজনীয় যোগাযোগ নেটওয়ার্কের মাধ্যমে প্ল্যান্ট SCADA সিস্টেমের সাথে একীকরণ অপারেটরদের রিয়েল-টাইম মোটর স্ট্যাটাস, চালানোর সময় এবং প্রতিটি ড্রাইভে শক্তি খরচ প্রদান করে।

তেল, গ্যাস ও পেট্রোকেমিক্যাল সুবিধা

শোধনাগার, গ্যাস প্রক্রিয়াকরণ প্ল্যান্ট এবং পেট্রোকেমিক্যাল কমপ্লেক্সগুলি কঠোর নিরাপত্তা প্রয়োজনীয়তা সহ বিপজ্জনক এলাকায় কাজ করে। এই পরিবেশগুলির জন্য MCC প্যানেলগুলি সাধারণত প্রসেস এলাকা থেকে দূরে চাপযুক্ত বা পরিষ্কার করা বৈদ্যুতিক ঘরে ইনস্টল করা হয়। মোটর সার্কিটগুলি জটিল ঘূর্ণায়মান সরঞ্জামগুলির জন্য প্রকৌশলী হয় — অপরিশোধিত তেল পাম্প, পণ্য স্থানান্তর পাম্প, শীতল জল সঞ্চালন পাম্প, ফিন-ফ্যান কুলার মোটর এবং গ্যাস কম্প্রেসার। ফর্ম 3 বা ফর্ম 4 অভ্যন্তরীণ পৃথকীকরণ প্রতিটি মোটর স্টার্টার ইউনিটকে প্রধান বাসবার এবং সংলগ্ন ইউনিট থেকে আলাদা করে, একটি স্টার্টারের অভ্যন্তরীণ আর্ক ফল্টকে অন্যদের কাছে প্রচার করা থেকে বাধা দেয়। বিস্ফোরণ-প্রমাণ মোটর সুরক্ষা রিলে এবং প্রত্যয়িত বর্তমান-সীমাবদ্ধ ফিউজ শ্রেণীবদ্ধ অঞ্চলে মোটরগুলির নিরাপদ বিচ্ছিন্নতা নিশ্চিত করে।

পাওয়ার জেনারেশন এবং ইউটিলিটি প্ল্যান্ট

তাপ ও ​​জলবিদ্যুৎ কেন্দ্রগুলি প্রজন্মের জন্য প্রয়োজনীয় সহায়ক মোটর-চালিত সিস্টেমগুলি পরিচালনা করতে MCC-এর উপর নির্ভর করে — বয়লার ফিড পাম্প, কনডেনসার কুলিং ওয়াটার পাম্প, বাধ্যতামূলক-ড্রাফট এবং প্ররোচিত-ড্রাফট ফ্যান, কয়লা হ্যান্ডলিং কনভেয়র এবং জ্বালানী তেল পাম্প। MCC-এর উচ্চ শর্ট-সার্কিট প্রতিরোধ রেটিং (সাধারণত 65kA থেকে 100kA) পাওয়ার স্টেশন অক্সিলিয়ারি বোর্ডগুলিতে গুরুত্বপূর্ণ যেখানে স্টেশন অক্সিলারী ট্রান্সফরমার থেকে ফল্ট লেভেল গুরুতর হতে পারে। স্বয়ংক্রিয় স্থানান্তর সুইচিং সহ অপ্রয়োজনীয় ইনকামিং সাপ্লাই বিভাগগুলি প্ল্যান্টের ব্ল্যাক-স্টার্ট এবং ইউনিট শাটডাউন ক্রিটিক্যাল পাওয়ার প্রয়োজনীয়তা সমর্থন করে।

খনি ও খনিজ প্রক্রিয়াকরণ

তামা, সোনা, লোহা আকরিক এবং কয়লা প্রক্রিয়াকরণ প্ল্যান্টগুলি ক্রাশার, গ্রাইন্ডিং মিল, ফ্লোটেশন সেল, থিকনার ড্রাইভ, কনভেয়র সিস্টেম এবং স্লারি পাম্প নিয়ন্ত্রণ করতে MCC-এর উপর নির্ভর করে — সরঞ্জাম যা ঘন ঘন ভারী লোডের মধ্যে শুরু হয় এবং ধুলো, ভেজা পরিবেশে কাজ করে। MCC ঘেরটি বর্ধিত ধূলিকণা এবং আর্দ্রতা সুরক্ষা (IP54/IP55) দিয়ে নির্দিষ্ট করা হয়েছে এবং প্রায়শই উত্তপ্ত প্রক্রিয়াকরণ বিল্ডিংগুলিতে ইনস্টলেশনের জন্য অভ্যন্তরীণ অ্যান্টি-কনডেনসেশন হিটার অন্তর্ভুক্ত করে। উন্নত থার্মাল মডেলিং সহ মোটর সুরক্ষা রিলেগুলি নিশ্চিত করে যে প্রক্রিয়া ওভারলোড অবস্থার সময় বড় মিল এবং ক্রাশার মোটরগুলি অপ্রয়োজনীয়ভাবে ট্রিপ না হয়।

পাল্প, কাগজ এবং ইস্পাত উত্পাদন

ক্রমাগত প্রক্রিয়া শিল্প যেমন পেপার মিল এবং স্টিল রোলিং মিলগুলি দীর্ঘ উত্পাদন লাইন জুড়ে শত শত মোটর পরিচালনা করে, মোটর ব্যর্থতা সম্ভাব্যভাবে পুরো লাইনটি বন্ধ করে দেয়। এই সুবিধাগুলিতে MCC প্যানেলগুলি প্রত্যাহারযোগ্য স্টার্টার ইউনিটগুলিকে অন্তর্ভুক্ত করে যা সম্পূর্ণ MCC বিভাগকে ডি-এনার্জাইজ না করেই মোটর সার্কিট সার্ভিসিংয়ের অনুমতি দেয় — ইউনিটটি কেবল বিচ্ছিন্ন, প্রত্যাহার করা হয় এবং একটি অতিরিক্ত দিয়ে প্রতিস্থাপিত হয় যখন প্রধান বাসবারগুলি লাইভ থাকে। প্রতিটি স্টার্টার ইউনিট থেকে DCS-এ ফিল্ডবাস যোগাযোগ বিস্তারিত মোটর ডায়াগনস্টিক প্রদান করে যা অপ্রত্যাশিত ব্যর্থতার আগে নির্ধারিত পরিবর্তন-আউট সক্ষম করে।

HVAC & Building Services in Large Facilities

বিমানবন্দর, সম্মেলন কেন্দ্র এবং বড় বাণিজ্যিক কমপ্লেক্সগুলি সমস্ত HVAC মোটর লোড - চিলার, কুলিং টাওয়ার, ঠান্ডা জলের পাম্প, এয়ার হ্যান্ডলিং ইউনিট এবং স্মোক এক্সট্র্যাক্ট ফ্যানগুলির নিয়ন্ত্রণকে কেন্দ্রীভূত করতে MCC ব্যবহার করে। বিল্ডিং ম্যানেজমেন্ট সিস্টেমের সাথে একীকরণ একটি একক নিয়ন্ত্রণ কক্ষ থেকে পুরো মোটর ফ্লিট জুড়ে ডিউটি ​​সাইক্লিং, রাতের বিপত্তি, এবং শক্তি-অপ্টিমাইজড নিয়ন্ত্রণ সক্ষম করে।

প্রযুক্তিগত গভীর ডুব

মোটর কন্ট্রোল সেন্টার ক্যাবিনেট হল একটি টাইপ-পরীক্ষিত লো-ভোল্টেজ সুইচগিয়ার অ্যাসেম্বলি যা অপারেশনাল আপটাইম, কর্মীদের সুরক্ষা এবং রক্ষণাবেক্ষণের উপর ফোকাস সহ নিরাপদ, মডুলার মোটর নিয়ন্ত্রণের জন্য তৈরি করা হয়েছে।

স্ট্রাকচারাল ফ্রেম এবং বাসবার সিস্টেম

MCC একটি মাল্টি-সেকশন, ফ্লোর-স্ট্যান্ডিং ফ্রেম হিসেবে তৈরি করা হয়েছে ভাঁজ করা এবং বোল্ট করা গ্যালভানাইজড স্টিল প্রোফাইল থেকে, যার প্রতিটি অংশ সাধারণত 600 মিমি, 800 মিমি বা 1000 মিমি চওড়া হয়। প্রধান অনুভূমিক বাসবারটি একটি ডেডিকেটেড টপ বা পিছনের বগিতে MCC-এর পূর্ণ দৈর্ঘ্যের মধ্য দিয়ে চলে, টিন-প্লেটেড তামা বা অ্যালুমিনিয়াম থেকে তৈরি এবং রেট করা অবিচ্ছিন্ন কারেন্ট (400A থেকে 6300A) এর জন্য আকার। তাপীয় সাইকেল চালানোর সাথে যোগাযোগের শক্তি বজায় রাখার জন্য বাসবার জয়েন্টগুলিকে বেলভিল ওয়াশার দিয়ে বোল্ট করা এবং টর্ক করা হয়। প্রতিটি বিভাগে উল্লম্ব বাসবার প্লাগ-ইন স্প্রিং-লোডেড পরিচিতির মাধ্যমে পৃথক কার্যকরী ইউনিটগুলিতে শক্তি বিতরণ করে, বাসবার এবং প্রতিটি স্টার্টার ইউনিটের মধ্যে তারযুক্ত সংযোগের প্রয়োজনীয়তা দূর করে। শর্ট-সার্কিট প্রতিরোধ রেটিং — টাইপ টেস্টিংয়ের মাধ্যমে যাচাই করা — বাসবার সিস্টেম নিশ্চিত করে এবং এর সমর্থনগুলি বিকৃতি বা যোগাযোগ বিচ্ছেদ ছাড়াই ত্রুটির ইলেক্ট্রোম্যাগনেটিক শক্তি সহ্য করতে পারে।

কার্যকরী ইউনিট ডিজাইন: স্থির এবং প্রত্যাহারযোগ্য

মোটর স্টার্টার ইউনিট স্থির (বোল্ট করা) বা প্রত্যাহারযোগ্য (ড্রয়ার-টাইপ) কনফিগারেশনে উপলব্ধ। প্রত্যাহারযোগ্য ইউনিটগুলি হল সমালোচনামূলক প্রক্রিয়াগুলির জন্য আদর্শ অফার, যা একটি স্টার্টারকে বৈদ্যুতিকভাবে বিচ্ছিন্ন করার অনুমতি দেয়, যান্ত্রিকভাবে গাইড রেলগুলিতে প্রত্যাহার করা হয় এবং মিনিটের মধ্যে একটি অতিরিক্ত দিয়ে প্রতিস্থাপিত হয় — সম্পূর্ণ MCC বিভাগকে ডি-এনার্জাইজ না করে। প্রতিটি প্রত্যাহারযোগ্য ইউনিটে একটি মোল্ড-কেস সার্কিট ব্রেকার বা ফিউজড সুইচ ডিসকানেক্টর, একটি ডিউটি-রেট কন্টাক্টর, একটি ইলেকট্রনিক ওভারলোড রিলে, কন্ট্রোল সার্কিট ফিউজিং এবং একটি ইউনিট-নির্দিষ্ট নিয়ন্ত্রণ টার্মিনাল ব্লক রয়েছে। ইন্টারলকিং মেকানিজম নিশ্চিত করে যে ইউনিটটি শুধুমাত্র বন্ধ অবস্থায় প্রত্যাহার করা যেতে পারে এবং লোডের অধীনে পুনরায় ঢোকানো যাবে না। যান্ত্রিক কোডিং একটি রেটিং এর একটি ইউনিটকে একটি ভিন্ন রেটিং এর উদ্দেশ্যে একটি স্লটে ঢোকানো থেকে বাধা দেয়। VFD বা সফ্ট-স্টার্টার ইউনিটের জন্য, বৃহত্তর ঘেরের গভীরতা এবং উন্নত বায়ুচলাচল ড্রয়ারের বিন্যাসে একত্রিত করা হয়।

মোটর সুরক্ষা এবং টাইপ 2 সমন্বয়

প্রতিটি মোটর সার্কিট IEC 60947-4-1 প্রতি টাইপ 2 কো-অর্ডিনেশনের জন্য ডিজাইন করা হয়েছে। মোটর টার্মিনাল শর্ট-সার্কিট ফল্টের অধীনে, সার্কিট ব্রেকার বা ফিউজগুলি কন্টাক্টরের ক্ষতি ছাড়াই ফল্ট কারেন্ট পরিষ্কার করে বা হালকা যোগাযোগের ঢালাইয়ের বাইরে ওভারলোড রিলে যা প্রতিস্থাপন ছাড়াই আলাদা করা যায়। এটি প্রক্রিয়া আপটাইমের জন্য অপরিহার্য — একটি মোটর শর্ট সার্কিটের জন্য স্টার্টার প্রতিস্থাপনের প্রয়োজন হয় না। ওভারলোড সুরক্ষা নির্বাচনযোগ্য ট্রিপ ক্লাস (ক্লাস 10, 20, 30), ফেজ লস, বর্তমান ভারসাম্যহীনতা এবং আর্থ ফল্ট সনাক্তকরণ সহ ইলেকট্রনিক রিলে ব্যবহার করে। Modbus বা Profibus ইন্টারফেসের সাথে মোটর সুরক্ষা রিলে ডিসিএসকে বিশদ তাপীয় অবস্থার ডেটা, স্টার্ট ইনহিবিট সিগন্যাল এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ সতর্কতা প্রদান করে।

অভ্যন্তরীণ পৃথকীকরণ এবং কর্মীদের নিরাপত্তা

MCC IEC 61439-1/2 ফর্ম রেটিং অনুযায়ী অভ্যন্তরীণ কম্পার্টমেন্টালাইজেশনের ক্রমবর্ধমান স্তরের সাথে উপলব্ধ:

● ফর্ম 2 : কার্যকরী ইউনিটগুলি বাসবার থেকে আলাদা করা হয়েছে, তবে টার্মিনালগুলি ইউনিটের মতো একই বগি ভাগ করতে পারে

● ফর্ম 3 : সমস্ত কার্যকরী ইউনিট একে অপরের থেকে এবং বাসবার থেকে পৃথক করা হয়েছে; টার্মিনাল বাসবার থেকে আলাদা কিন্তু একে অপরের থেকে অগত্যা নয়। এটি শিল্প উদ্ভিদের জন্য আদর্শ স্পেসিফিকেশন।

● ফর্ম 4 : বাসবার, কার্যকরী ইউনিট এবং টার্মিনালগুলির সম্পূর্ণ পৃথকীকরণ — প্রতিটি তার নিজস্ব বগিতে। এটি তেল এবং গ্যাস বা অন্যান্য বিপজ্জনক শিল্পে উচ্চ-সমালোচনামূলক প্রয়োগের জন্য নির্দিষ্ট করা হয়েছে।

অভ্যন্তরীণ আর্ক-ফল্ট কন্টেনমেন্টটি পরিবেষ্টনের শীর্ষে চাপ-ত্রাণ ভেন্টের মাধ্যমে অপারেটর থেকে আর্ক শক্তিকে পুনঃনির্দেশিত করার জন্য ডিজাইন করা হয়েছে, যেখানে নির্দিষ্ট করা হয়েছে IEC 61641 অনুযায়ী অভ্যন্তরীণ আর্ক অবস্থার অধীনে পরীক্ষা করা হয়েছে। বাসবার সংযোগের শাটারগুলি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় কারণ একটি প্রত্যাহারযোগ্য ইউনিট সরানো হয়, লাইভ বাসবারের সাথে দুর্ঘটনাজনিত যোগাযোগ প্রতিরোধ করে।

Control Interface and Intelligent Motor Management

প্রতিটি স্টার্টার ইউনিটের মধ্যে বা কার্যকরী ইউনিটের উপরে একটি নিবেদিত নিয়ন্ত্রণ বগিতে PLC রিমোট I/O, যোগাযোগের গেটওয়ে, ইন্টারপোজিং রিলে এবং মার্শালিং টার্মিনাল রয়েছে। মোটর চালানো, স্টপ, ফল্ট এবং স্ট্যাটাস ফিডব্যাক ফিল্ডবাস (প্রোফিবাস ডিপি, প্রোফিনেট, মডবাস আরটিইউ/টিসিপি, ইথারনেট/আইপি, ডিভাইসনেট) এর মাধ্যমে ডিসিএস-এ প্রেরণ করা হয়। প্রতিটি ইউনিটে ইন্টেলিজেন্ট মোটর ম্যানেজমেন্ট রিলে ক্রমাগত মোটর কারেন্ট, ভোল্টেজ, পাওয়ার, এনার্জি এবং ফেজ ব্যালেন্স পরিমাপ করে, এই ডেটা প্ল্যান্টের অ্যাসেট ম্যানেজমেন্ট বা ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ প্ল্যাটফর্মে প্রেরণ করে। এটি অপারেটরদের অবনতিশীল মোটর অবস্থা সনাক্ত করতে সক্ষম করে — বর্ধিত ভারবহন ঘর্ষণ, ইম্পেলার পরিধান, বা ঘূর্ণায়মান অবনতি — তারা একটি অপরিকল্পিত ভ্রমণের কারণ হওয়ার আগে৷

ঘের এবং পরিবেশগত অভিযোজন

স্ট্যান্ডার্ড এমসিসি ঘেরটি 2.0 মিমি গ্যালভানাইজড স্টিল শীট থেকে তৈরি করা হয়েছে একটি পাউডার-কোটেড ফিনিশ সহ, যা অন্দর বৈদ্যুতিক কক্ষগুলির জন্য উপযুক্ত IP42 সুরক্ষা অর্জন করে। ধুলোময় শিল্প পরিবেশের জন্য — খনি, সিমেন্ট প্ল্যান্ট, কাঠ প্রক্রিয়াকরণ — IP54 বা IP55 পরিবেষ্টনগুলি ফিল্টার করা বায়ুচলাচল বা এয়ার-টু-এয়ার হিট এক্সচেঞ্জারগুলি বায়ুবাহিত কণাগুলি বাদ দিয়ে অভ্যন্তরীণ শীতলকরণ পরিচালনা করে। বহিরঙ্গন ইনস্টলেশনের জন্য, তাপস্থাপকভাবে নিয়ন্ত্রিত অ্যান্টি-কনডেনসেশন হিটার, রেইন ক্যানোপি এবং স্টেইনলেস স্টীল হার্ডওয়্যার সহ IP65 ঘের উপলব্ধ। গ্রীষ্মমন্ডলীয় পরিবেশে, নিয়মিতভাবে প্রলিপ্ত PCB এবং সিলযুক্ত সংযোগকারীগুলি আর্দ্রতা-প্ররোচিত ট্র্যাকিং প্রতিরোধ করে।

পরীক্ষা এবং গুণমানের নিশ্চয়তা

প্রতিটি MCC প্যানেল একটি সংজ্ঞায়িত কারখানা গ্রহণযোগ্যতা পরীক্ষা প্রোগ্রামের মধ্য দিয়ে যায়: বাসবার ধারাবাহিকতা এবং নিরোধক প্রতিরোধের পরিমাপ; সুরক্ষা রিলে প্রাথমিক এবং মাধ্যমিক ইনজেকশন পরীক্ষা; contactor, স্টার্টার, এবং ইন্টারলক কার্যকরী সিমুলেশন; প্রত্যাহারযোগ্য ইউনিট সন্নিবেশ এবং প্রত্যাহার পরীক্ষা; এবং যোগাযোগ নেটওয়ার্ক যাচাইকরণ। প্রতিটি MCC-এর সাথে একক-লাইন ডায়াগ্রাম, লেআউট ড্রয়িং এবং অপারেশন ম্যানুয়াল সহ একটি সম্পূর্ণ FAT রিপোর্ট প্রদান করা হয়। MCC ডিজাইন করা হয়েছে, তৈরি করা হয়েছে এবং IEC 61439-1/2-এ পরীক্ষা করা হয়েছে, CE মার্কিং এবং ঐচ্ছিক UL, UKCA বা অন্যান্য আঞ্চলিক সার্টিফিকেশন সহ।

কেন Csivei MCC প্যানেল বেছে নিন?

The factory-engineered MCC Panel solution was selected for its proven ability to meet all requirements:

● প্রমিত প্রত্যাহারযোগ্য স্টার্টার ইউনিট (250A পর্যন্ত) সম্পূর্ণ MCC বিভাগকে ডি-এনার্জি না করে যেকোন মোটর স্টার্টারের দ্রুত প্রতিস্থাপনের অনুমতি দেয়

● টাইপ 2 সমন্বিত মোটর সুরক্ষা নিশ্চিত করেছে যে মোটর শর্ট-সার্কিট ত্রুটিগুলি স্টার্টারের উপাদান ক্ষতি ছাড়াই পরিষ্কার করা হবে

● আর্ক-ফল্ট কন্টেনমেন্ট এবং ফর্ম 3 অভ্যন্তরীণ পৃথকীকরণ সহ 65kA-রেটেড বাসবার সিস্টেম প্রয়োজনীয় নিরাপত্তা স্তর প্রদান করেছে

● প্রতিটি স্টার্টার ইউনিটে Profibus DP কমিউনিকেশন সহ বুদ্ধিমান মোটর ম্যানেজমেন্ট রিলে SCADA-তে রিয়েল-টাইম মোটর ডেটা প্রেরণ করে — বর্তমান, পাওয়ার, চালানোর সময়, শুরুর সংখ্যা, ব্যবহৃত তাপ ক্ষমতা, এবং শক্তি খরচ — ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ সময়সূচী সক্ষম করে

● মাল্টি-সেকশন লাইন-আপ ইন্টিগ্রেটেড এয়ার সার্কিট ব্রেকার ইনকামার্স, এয়ারেশন ব্লোয়ারের জন্য ভিএফডি সেকশন, বড় পাম্পের জন্য সফট-স্টার্টার সেকশন এবং সাধারণ মোটর লোডের জন্য স্ট্যান্ডার্ড প্রত্যাহারযোগ্য স্টার্টার সেকশন — সবই একটি সাধারণ বাসবার সিস্টেমের মধ্যে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: সোলার পাম্প কন্ট্রোল সিস্টেম এবং একটি স্ট্যান্ডার্ড ডিস্ট্রিবিউশন বোর্ডের মধ্যে পার্থক্য কী?

একটি ডিস্ট্রিবিউশন বোর্ড প্রাথমিকভাবে ফিউজ বা সার্কিট ব্রেকার সহ চূড়ান্ত সার্কিটগুলিতে শক্তি বিতরণ করে তবে সাধারণত মোটর শুরু বা নিয়ন্ত্রণকে একীভূত করে না। একটি মোটর কন্ট্রোল সেন্টার একটি একক কাঠামোগত সমাবেশে মোটর স্টার্টার (কন্টাক্টর, ওভারলোড এবং ড্রাইভ), মোটর সুরক্ষা এবং নিয়ন্ত্রণ বুদ্ধিমত্তাকে একত্রিত করে — প্রতিটি কার্যকরী ইউনিট শুধুমাত্র একটি জেনেরিক সার্কিট নয়, মোটর লোডের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। MCC এর মধ্যে রয়েছে প্রত্যাহারযোগ্য ইউনিট ক্ষমতা, বাসবার বিভাজন, এবং বিস্তৃত মোটর ব্যবস্থাপনা যোগাযোগ বৈশিষ্ট্য যা বিতরণ বোর্ডগুলিতে পাওয়া যায় না।

প্রশ্ন 2: একটি সোলার পাম্প কন্ট্রোল সিস্টেম কতটি মোটর মিটমাট করতে পারে?

সংখ্যা বিভাগ গণনা এবং ইউনিট আকারের উপর নির্ভর করে। একটি একক উল্লম্ব বিভাগে সাধারণত 4 থেকে 12টি মোটর স্টার্টার ইউনিট তাদের পাওয়ার রেটিং এর উপর নির্ভর করে। একটি মাল্টি-সেকশন MCC লাইন আপ 50, 100 বা তার বেশি মোটর মিটমাট করতে পারে। আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়াররা আপনার মোটর তালিকা এবং সাইটের সীমাবদ্ধতার উপর ভিত্তি করে লেআউটটি অপ্টিমাইজ করবে।

প্রশ্ন 3: নির্দিষ্ট ইউনিটের তুলনায় প্রত্যাহারযোগ্য ইউনিটগুলির সুবিধা কী?

প্রত্যাহারযোগ্য (ড্রয়ার-টাইপ) ইউনিটগুলি একটি ত্রুটিপূর্ণ স্টার্টারকে বিচ্ছিন্ন করার অনুমতি দেয়, শারীরিকভাবে MCC থেকে প্রত্যাহার করে এবং একটি অতিরিক্ত দিয়ে প্রতিস্থাপিত হয় — সমস্ত কিছু মিনিটের মধ্যে এবং সম্পূর্ণ MCC বিভাগটিকে ডি-এনার্জাইজ না করে। প্রধান বাসবারগুলি লাইভ থাকে এবং অন্যান্য মোটর সার্কিটগুলি কাজ চালিয়ে যায়। এটি ক্রমাগত প্রক্রিয়া শিল্পের জন্য গুরুত্বপূর্ণ যেখানে একটি মোটরে অপরিকল্পিত ডাউনটাইম ক্যাসকেড করা উচিত নয়। স্থির ইউনিটগুলি কম খরচে কিন্তু স্টার্টার প্রতিস্থাপনের জন্য MCC বিভাগটিকে ডি-এনার্জিড করা প্রয়োজন।

Q4: What do Form 2, Form 3, and Form 4 segregation mean?

এগুলি IEC 61439-1/2 প্রতি অভ্যন্তরীণ কম্পার্টমেন্টালাইজেশনের ডিগ্রীকে নির্দেশ করে। ফর্ম 2 কার্যকরী ইউনিটকে বাসবার থেকে আলাদা করে। ফর্ম 3 পৃথক কার্যকরী ইউনিটগুলির মধ্যে বিচ্ছেদ যোগ করে। ফর্ম 4 অতিরিক্তভাবে একে অপরের থেকে এবং অন্যান্য কার্যকরী ইউনিট থেকে টার্মিনালগুলিকে আলাদা করে। উচ্চতর ফর্মগুলি রক্ষণাবেক্ষণের সময় আরও বেশি নিরাপত্তা প্রদান করে এবং আর্ক ফল্টগুলি আরও কার্যকরভাবে ধারণ করে, তবে খরচ বেশি। আমরা আপনার অপারেশনাল এবং রক্ষণাবেক্ষণ দর্শনের উপর ভিত্তি করে উপযুক্ত ফর্মের সুপারিশ করব।

Q5: What short-circuit rating do I need for my MCC?

এটি এমসিসি সংযোগকারী বিন্দুতে সম্ভাব্য ফল্ট কারেন্ট দ্বারা নির্ধারিত হয়, যা আপস্ট্রিম ট্রান্সফরমার কেভিএ রেটিং, প্রতিবন্ধকতা এবং তারের প্রতিবন্ধকতার উপর নির্ভর করে। সাধারণ শিল্প স্থাপনের জন্য 400V এ 50kA বা 65kA প্রয়োজন। পাওয়ার স্টেশন এবং বড় প্রসেস প্ল্যান্টের সহায়ক বোর্ডগুলির জন্য 80kA বা 100kA প্রয়োজন হতে পারে। আমরা আপনার সিস্টেম ডেটা বিশ্লেষণ করব এবং সঠিক রেটিং নির্দিষ্ট করব৷

Q6: How does the MCC communicate with our DCS or SCADA system?

প্রতিটি মোটর স্টার্টার ইউনিট বা ইউনিটের গ্রুপে একটি কমিউনিকেশন ইন্টারফেস থাকে — সাধারণত Profibus DP, Profinet, Modbus RTU/TCP, অথবা Ethernet/IP — যা আপনার প্ল্যান্ট কন্ট্রোল নেটওয়ার্কের সাথে সংযোগ করে। মোটর অবস্থা (চলমান, থামানো, ছিটকে যাওয়া), বর্তমান, শক্তি এবং ডায়াগনস্টিক ডেটা ক্রমাগত প্রেরণ করা হয়। DCS দূরবর্তীভাবে মোটর চালু/বন্ধ করতে পারে এবং অ্যালার্ম বিজ্ঞপ্তি পেতে পারে।

প্রশ্ন 7: এমসিসি কি ভবিষ্যতে বাড়ানো যেতে পারে?

হ্যাঁ। MCC লাইন-আপের উভয় প্রান্তে সম্প্রসারণের জন্য ডিজাইন করা হয়েছে। যদি ভবিষ্যতে মোটর সংযোজনের পরিকল্পনা করা হয় তবে আমরা প্রাথমিক ক্রমে অতিরিক্ত উল্লম্ব বিভাগ বা অতিরিক্ত ইউনিট স্লট অন্তর্ভুক্ত করার পরামর্শ দিই। একটি বিদ্যমান MCC প্রসারিত করার জন্য মূল বাসবার রেটিং এবং নকশার সাথে মিলিত হওয়া প্রয়োজন, তাই সামঞ্জস্যের জন্য মূল প্রস্তুতকারককে ধরে রাখা গুরুত্বপূর্ণ।

প্রশ্ন 8: একটি MCC প্যানেলের কী রক্ষণাবেক্ষণের প্রয়োজন হয়?

প্রস্তাবিত রক্ষণাবেক্ষণের মধ্যে রয়েছে: বাসবার জয়েন্ট এবং টার্মিনেশন পয়েন্টের বার্ষিক তাপীয় ইমেজিং জরিপ; প্রত্যাহারযোগ্য ইউনিট ইন্টারলক এবং শাটার মেকানিজমের কার্যকরী পরীক্ষা; সুরক্ষা রিলে সেটিংস এবং ট্রিপ ফাংশন যাচাইকরণ; বায়ুচলাচল ফিল্টার পরিষ্কার; এবং দরজা সীল এবং gaskets পরিদর্শন. একটি বিস্তারিত রক্ষণাবেক্ষণ সময়সূচী অপারেশন ম্যানুয়াল প্রদান করা হয়.
