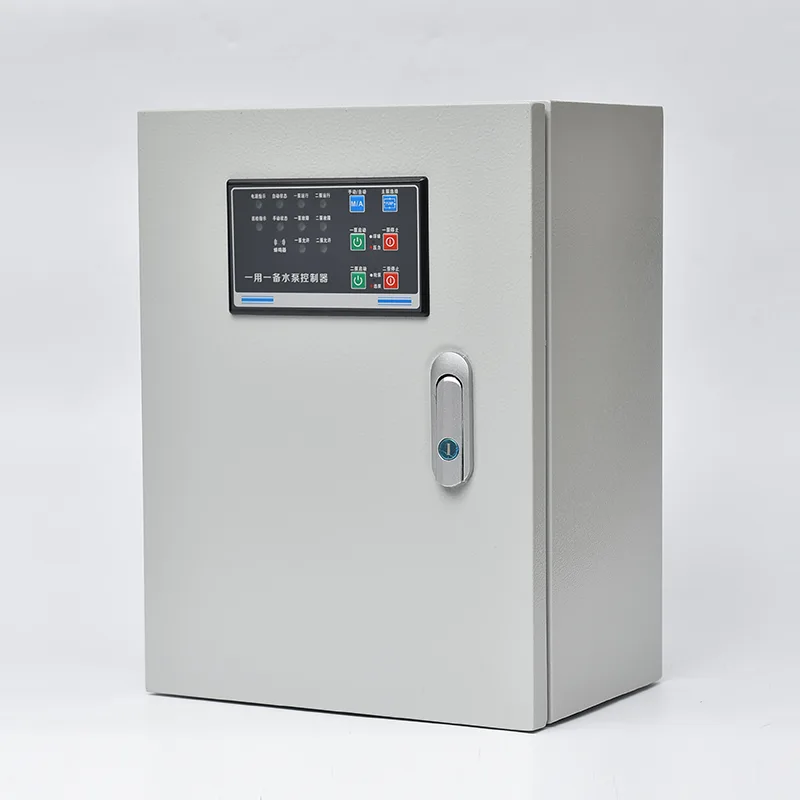

জল চিকিত্সা পাম্প নিয়ন্ত্রণ প্যানেল

নেতৃস্থানীয় চীন প্রস্তুতকারক CSIVEI থেকে মানের ওয়াটার ট্রিটমেন্ট পাম্প কন্ট্রোল প্যানেল কিনুন। এটি ইনকামিং সার্কিট ব্রেকার, পাম্প কন্টাক্টর বা সফট স্টার্টার, ওভারলোড রিলে, একটি প্রোগ্রামেবল লজিক কন্ট্রোলার বা ডেডিকেটেড পাম্প কন্ট্রোলার এবং লেভেল সেন্সর ইন্টারফেসগুলিকে একক ফ্লোর-স্ট্যান্ডিং বা ওয়াল-মাউন্ট এনক্লোসারে একীভূত করে। পাওয়ার রেটিং 380–480 V থ্রি-ফেজে 0.75 kW থেকে 250 kW পর্যন্ত। লিকুইড লেভেল ডিটেকশন ফ্লোট সুইচ, হাইড্রোস্ট্যাটিক প্রেসার ট্রান্সমিটার বা অতিস্বনক সেন্সর থেকে ইনপুট গ্রহণ করে — নিয়ামক স্বয়ংক্রিয়ভাবে ডিউটি ​​পাম্প শুরু করে যখন সাম্প পূর্ণ হয়, ইনফ্লো একক-পাম্পের ধারণক্ষমতার চেয়ে বেশি হলে একটি সহায়ক পাম্প নিয়ে আসে, এবং মাত্রা অব্যাহত থাকলে উচ্চ-স্তরের অ্যালার্ম আউটপুট সক্রিয় করে। একটি স্বয়ংক্রিয় বিকল্প ফাংশন যান্ত্রিক পরিধানের ভারসাম্য বজায় রেখে চলার সময় বা প্রতিটি শুরু চক্রের উপর ভিত্তি করে সীসা পাম্পের ভূমিকাকে ঘোরায়। প্রতিটি পাম্প সার্কিট ওভারলোড, শর্ট সার্কিট, ফেজ লস এবং ফেজ রিভার্সাল থেকে পৃথকভাবে সুরক্ষিত। পয়ঃনিষ্কাশন শুল্কের জন্য নির্দিষ্ট অতিরিক্ত সুরক্ষাগুলি — যেমন সিল ফুটো পর্যবেক্ষণ, ভারবহন তাপমাত্রা পর্যবেক্ষণ, এবং আন্ডারকারেন্ট বা ওভারলোড প্রোফাইলিংয়ের মাধ্যমে পাম্প ব্লকেজ সনাক্তকরণ — মোটর ক্ষতি হওয়ার আগে সমস্যাগুলি ধরার জন্য একত্রিত করা হয়েছে। একটি দরজা-মাউন্ট করা এইচএমআই সাম্প লেভেল, পাম্পের স্থিতি, চালানোর সময় এবং ত্রুটির ইতিহাস প্রদর্শন করে। Modbus RTU/TCP বা ঐচ্ছিক 4G গেটওয়ের মাধ্যমে যোগাযোগ দূরবর্তী পর্যবেক্ষণ এবং SCADA একীকরণ সক্ষম করে। ঘেরে অ্যান্টি-জারোশন পাউডার লেপ সহ গ্যালভানাইজড ইস্পাত ব্যবহার করা হয়েছে, আউটডোর ইনস্টলেশনের জন্য IP55 স্ট্যান্ডার্ড বা IP65 রেট দেওয়া হয়েছে।

আদর্শ অ্যাপ্লিকেশন

মিউনিসিপ্যাল ​​স্যুয়ারেজ লিফ্ট স্টেশন থেকে শিল্প বর্জ্য হ্যান্ডলিং পর্যন্ত, ওয়াটার ট্রিটমেন্ট পাম্প কন্ট্রোল প্যানেল সর্বাধিক চাহিদাযুক্ত বর্জ্য জল পরিবেশের জন্য স্বয়ংক্রিয়, অনুপস্থিত পাম্প ব্যবস্থাপনা প্রদান করে।

পৌর স্যুয়ারেজ লিফট স্টেশন

শহুরে নর্দমা নেটওয়ার্কগুলি গ্রাভিটি মেইন বা ট্রিটমেন্ট প্ল্যান্টে নিচু সংগ্রহস্থল থেকে বর্জ্য জল তুলতে লিফট স্টেশনগুলির উপর নির্ভর করে। কন্ট্রোল প্যানেল একটি ভেজা ওয়েল কনফিগারেশনে এক থেকে চারটি সাবমার্সিবল পাম্প পরিচালনা করে, স্বয়ংক্রিয়ভাবে পাম্প অপারেশন সামঞ্জস্য করে কারণ ইনফ্লো দৈনিক ব্যবহারের ধরণগুলির সাথে পরিবর্তিত হয়। উচ্চ-স্তরের অ্যালার্ম আউটপুট কেন্দ্রীয় SCADA বিজ্ঞপ্তির জন্য টেলিমেট্রি সিস্টেমের সাথে সংযোগ করে, যখন বিকল্প ফাংশন ইনস্টল করা ফ্লিট জুড়ে সুষম পাম্প পরিধান নিশ্চিত করে।

বর্জ্য জল শোধনাগার উদ্ভিদ

ট্রিটমেন্ট প্ল্যান্টের মধ্যে, পাম্প স্টেশনগুলি কাঁচা পয়ঃনিষ্কাশন, প্রাথমিক স্লাজ স্থানান্তর, সক্রিয় স্লাজ ফেরত এবং চিকিত্সা করা বর্জ্য নিষ্কাশন পরিচালনা করে। প্যানেল প্রতিটি পাম্প সেট স্বাধীনভাবে পরিচালনা করে, সীল ফুটোর জন্য সমন্বিত পর্যবেক্ষণের সাথে এবং অবিচ্ছিন্ন-ডিউটি ​​অ্যাপ্লিকেশনগুলিতে ডুবন্ত মোটর ব্যর্থতা প্রতিরোধ করার জন্য গুরুত্বপূর্ণ তাপমাত্রা বহন করে। প্ল্যান্টের সাথে যোগাযোগ SCADA রিয়েল-টাইম প্রবাহ, শক্তি এবং ফল্ট ডেটা প্রদান করে।

শিল্প বর্জ্য এবং প্রক্রিয়া বর্জ্য জল

খাদ্য প্রক্রিয়াকরণ, রাসায়নিক, টেক্সটাইল, এবং খনির ক্রিয়াকলাপগুলি এমন বৈশিষ্ট্য সহ বর্জ্য তৈরি করে যা স্ট্যান্ডার্ড পাম্প নিয়ন্ত্রণকে চ্যালেঞ্জ করে — ক্ষয়কারী তরল, উচ্চ কঠিন উপাদান, উচ্চ তাপমাত্রা বা তন্তুযুক্ত উপাদান। অপারেটর হস্তক্ষেপের জন্য কল করার আগে ইম্পেলার বাধাগুলি সাফ করার জন্য একটি স্বয়ংক্রিয় বিপরীত-এবং-পুনরায় চেষ্টা চক্র শুরু করে, পাম্পের বাধা শনাক্ত করার জন্য প্যানেলের মোটর সুরক্ষা প্রোফাইলগুলি টিউন করা যেতে পারে।

বাণিজ্যিক ও আবাসিক কমপ্লেক্স পাম্প স্টেশন

বড় অফিস পার্ক, শপিং সেন্টার এবং মিউনিসিপ্যাল ​​স্যুয়ার গ্রেডের নিচে পরিচালিত মাল্টি-টাওয়ার আবাসিক উন্নয়নের জন্য নির্ভরযোগ্য বেসমেন্ট সাম্প পাম্প নিয়ন্ত্রণ প্রয়োজন। প্যানেলটি বিল্ডিং ম্যানেজমেন্ট সিস্টেমের সাথে সংযুক্ত উচ্চ-স্তরের অ্যালার্ম আউটপুট সহ সম্পূর্ণ স্বয়ংক্রিয় ক্রিয়াকলাপ প্রদান করে, যাতে দখলকৃত স্থানগুলিতে পয়ঃনিষ্কাশন ব্যাকআপের ঝুঁকি নেই। এর কমপ্যাক্ট ওয়াল-মাউন্ট কনফিগারেশন বাণিজ্যিক বেসমেন্টের সীমিত প্ল্যান্ট রুম জায়গার জন্য উপযুক্ত।

ঝড়ের জল এবং বন্যা নিয়ন্ত্রণ পাম্পিং

প্রবল বৃষ্টিপাতের সময় প্রবাহ পরিচালনাকারী স্টর্মওয়াটার স্টেশনগুলি দীর্ঘ নিষ্ক্রিয় সময়ের মুখোমুখি হয় যার পরে হঠাৎ করে তীব্র প্রবাহ ঘটে। প্যানেলটি একটি রেইন-মোড অ্যাক্টিভেশন স্কিম অফার করে: যখন বৃষ্টির পরিমাপক থেকে একটি ঝড়ের ট্রিগার পাওয়া যায় বা কূপ স্তর বৃদ্ধি পায়, তখন সমস্ত পাম্প একটি অগ্রাধিকার-শুরু অনুক্রমে প্রবেশ করে। বর্ধিত স্টর্ম পাম্পিংয়ের সময় দ্রুত-শুল্ক বিকল্প যে কোনও একক পাম্পকে সম্পূর্ণ তাপীয় লোড বহন করতে বাধা দেয়।

দূরবর্তী এবং অনুপস্থিত ইনস্টলেশন

গ্রামীণ বা বিচ্ছুরিত স্থানে স্যুয়ারেজ পাম্প স্টেশনগুলি প্যানেলের সম্পূর্ণ অটোমেশন এবং দূরবর্তী পর্যবেক্ষণ ক্ষমতা থেকে উপকৃত হয়। একটি অন্তর্নির্মিত 4G গেটওয়ে বা রেডিও টেলিমেট্রি ইন্টারফেস একটি কেন্দ্রীয় অপারেশন সেন্টারে পাম্প স্ট্যাটাস, সাম্প লেভেল এবং অ্যালার্ম ডেটা পাঠায়। অপারেটররা অ্যালার্ম স্বীকার করতে পারে এবং দূরবর্তীভাবে ট্রিপগুলি পুনরায় সেট করতে পারে, যা শত শত কিলোমিটার দূরে থাকতে পারে এমন স্টেশনগুলিতে সাইট পরিদর্শনের খরচ এবং বিলম্বকে মারাত্মকভাবে হ্রাস করে।

প্রযুক্তিগত গভীর ডুব

ওয়াটার ট্রিটমেন্ট পাম্প কন্ট্রোল প্যানেল স্তর-ভিত্তিক পাম্প সিকোয়েন্সিং, স্যুয়ারেজ-শুল্ক-নির্দিষ্ট মোটর সুরক্ষা, এবং একটি একক কারখানা-পরীক্ষিত সমাবেশে শক্তিশালী পরিবেশগত শক্তকরণকে একত্রিত করে।

লেভেল ডিটেকশন এবং পাম্প সিকোয়েন্সিং

কন্ট্রোলার ফ্লোট সুইচ থেকে এক বা একাধিক স্তরের সংকেত গ্রহণ করে (বিচ্ছিন্ন, সাধারণত চারটি স্তর: স্টপ, লিড পাম্প স্টার্ট, ল্যাগ পাম্প স্টার্ট, উচ্চ অ্যালার্ম) বা একটি হাইড্রোস্ট্যাটিক চাপ ট্রান্সমিটার বা অতিস্বনক সেন্সর থেকে একটানা 4-20 mA অ্যানালগ ইনপুট। যখন সাম্প লেভেল লিড স্টার্ট পয়েন্টে ওঠে, তখন ডিউটি ​​পাম্প শুরু হয়। যদি ইনফ্লো একক-পাম্প স্রাবের হারকে অতিক্রম করে এবং স্তরটি ল্যাগ স্টার্ট পয়েন্টে বাড়তে থাকে, তাহলে নিয়ামক একটি সহায়ক পাম্প শুরু করে। স্তর স্টপ পয়েন্টে নেমে গেলে, সমস্ত পাম্প বন্ধ হয়ে যায়। উচ্চ-স্তরের অ্যালার্মটি ট্রিগার করে যদি সাম্প একটি গুরুত্বপূর্ণ প্রান্তিকে পৌঁছে যায় — যা পাম্পিং ক্ষমতার বাইরে ইনফ্লো বা পাম্পের ব্যর্থতা নির্দেশ করে — এবং এই সংকেতটি অগ্রাধিকার অ্যালার্ম হিসাবে টেলিমেট্রি সিস্টেমে প্রেরণ করা হয়। একটি কনফিগারযোগ্য রান-অন টাইমার স্রাব লাইন পরিষ্কার করার জন্য স্টপ পয়েন্টে পৌঁছানোর পর পাম্পগুলিকে সংক্ষিপ্তভাবে কাজ করে, কঠিন পদার্থের নিষ্পত্তি রোধ করে।

স্বয়ংক্রিয় বিকল্প এবং দায়িত্ব ব্যবস্থাপনা

কন্ট্রোলার প্রতিটি পাম্প চক্রে বা একটি কনফিগারযোগ্য রান-আওয়ার ভিত্তিতে সীসা পাম্প পদবি বিকল্প করে। স্টপ পয়েন্টে অল্টারনেশন ঘটে — বর্তমান চক্রটি সম্পূর্ণ হওয়ার পরে, ক্রমানুসারে পরবর্তী পাম্পটি সীসা হয়ে যায়। যদি সীসা পাম্প চালু করতে ব্যর্থ হয় বা অপারেশন চলাকালীন ট্রিপ করে, তাহলে নিয়ামক স্বয়ংক্রিয়ভাবে পরবর্তী উপলব্ধ পাম্পটিকে সীসা হিসাবে মনোনীত করে এবং ত্রুটিযুক্ত পাম্পটি লক করার সময় এবং একটি অ্যালার্ম তৈরি করার সময় অবিলম্বে এটি চালু করে। এই স্বয়ংক্রিয় পরিবর্তন অপারেটরের হস্তক্ষেপ ছাড়া অবিরাম স্টেশন অপারেশন নিশ্চিত করে।

নিকাশী-নির্দিষ্ট মোটর সুরক্ষা

স্ট্যান্ডার্ড ওভারলোড এবং শর্ট-সার্কিট সুরক্ষার বাইরে, প্যানেলটি সাবমার্সিবল স্যুয়ারেজ পাম্পের ব্যর্থতার মোডগুলির জন্য তৈরি সুরক্ষাগুলি অন্তর্ভুক্ত করে। সীল ফুটো সনাক্তকরণ পাম্পের তেল চেম্বার বা সীল গহ্বরে একটি পরিবাহিতা সেন্সর ব্যবহার করে। যদি জলের প্রবেশ শনাক্ত করা হয়, প্যানেলটি একটি অ্যালার্ম উত্থাপন করে — মোটর ওয়াইন্ডিং আপস করার আগে রক্ষণাবেক্ষণের সময়সূচীকে অনুমতি দেয় — এবং যদি ফুটো একটি জটিল প্রান্তে পৌঁছে যায় তবে পাম্পটি ট্রিপ করার জন্য কনফিগার করা যেতে পারে। বিয়ারিং টেম্পারেচার মনিটরিং PTC থার্মিস্টর বা PT100 ইনপুট গ্রহণ করে পাম্প মোটরে এমবেড করা। অতিরিক্ত তাপমাত্রা তীব্রতার উপর নির্ভর করে একটি অ্যালার্ম বা ট্রিপ ট্রিগার করে। পাম্প ব্লকেজ সুরক্ষা মোটর কারেন্ট প্রোফাইলিং ব্যবহার করে: যদি কন্ট্রোলার স্বাভাবিক অপারেটিং ব্যান্ডের নীচে কারেন্টের আকস্মিক ড্রপ দেখে, একটি ব্লক করা বা স্নেগড ইমপেলার চলমান আলোর ইঙ্গিত দেয়, তবে এটি একটি কনফিগারযোগ্য বিপরীত-এবং-পুনরায় চেষ্টা চক্র শুরু করে (এক বা একাধিক সংক্ষিপ্ত বিপরীতমুখী বাধা দূর করার জন্য চলে)।

শুরুর পদ্ধতি

প্যানেলটি পাম্পের মোটর আকার এবং সাইট সরবরাহের সীমাবদ্ধতার সাথে প্রারম্ভিক পদ্ধতির সাথে মেলে। ডাইরেক্ট-অন-লাইন স্টার্টিং প্রায় 7.5 কিলোওয়াট পর্যন্ত ছোট পাম্পের জন্য উপযুক্ত। স্টার-ডেল্টা স্টার্টিং মাঝারি-পাওয়ার পাম্পের জন্য চাপ কমায়। সফ্ট স্টার্টারগুলি বড় পাম্পগুলির জন্য নির্দিষ্ট করা হয় যেখানে সরবরাহের ভোল্টেজ ডিপকে নিয়ন্ত্রণ করতে হবে এবং হঠাৎ শুরু হওয়া থেকে ভালভ স্ল্যাম চেক এড়ানো প্রয়োজন। যেখানে ভেরিয়েবল-স্পিড অপারেশন প্রয়োজন সেখানে VFD ব্যবহার করা হয় - উদাহরণস্বরূপ, নির্দিষ্ট অন-অফ পয়েন্টের মধ্যে সাইকেল চালানোর পরিবর্তে একটি ধারাবাহিক ভেজা-ওয়েল স্তর বজায় রাখতে ইনফ্লোতে পাম্পের গতির মিল।

নিয়ন্ত্রণ ক্ষমতা এবং নিরাপত্তা

একটি ডেডিকেটেড কন্ট্রোল ট্রান্সফরমার কন্ট্রোলার, এইচএমআই, সেন্সর এবং অ্যালার্ম সার্কিটের জন্য 24 VAC বা 24 VDC সরবরাহ করে — মোটর পাওয়ার পাথ থেকে সম্পূর্ণ বিচ্ছিন্ন। প্যানেলের দরজায় জরুরী স্টপ পুশবাটনগুলি যান্ত্রিকভাবে পাম্পের শক্তিকে বিচ্ছিন্ন করে। একটি বাহ্যিক নিরাপত্তা ইন্টারলক লুপ ভেজা-ওয়েল গ্যাস সনাক্তকরণ, পাম্প স্টেশন এন্ট্রিতে দরজা ইন্টারলক এবং যে কোনও আপস্ট্রিম সরঞ্জাম থেকে তাপ সুরক্ষা থেকে ইনপুট গ্রহণ করে।

HMI এবং অপারেটর ইন্টারফেস

একটি ডোর-মাউন্ট করা টেক্সট ডিসপ্লে বা রঙিন টাচস্ক্রীন রিয়েল-টাইম সাম্প লেভেল, পাম্প স্ট্যাটাস, রানের ঘন্টা, স্টার্ট কাউন্ট, মোটর কারেন্ট এবং সক্রিয় অ্যালার্ম টাইম-স্ট্যাম্পড ফল্ট হিস্ট্রি প্রদান করে। ইন্টারফেস রক্ষণাবেক্ষণের জন্য ম্যানুয়াল পাম্প নিয়ন্ত্রণ সমর্থন করে, দুর্ঘটনাজনিত ম্যানুয়াল লকআউট প্রতিরোধ করার জন্য একটি কনফিগারযোগ্য সময়সীমার পরে স্বয়ংক্রিয় পুনরুদ্ধার সহ। পরামিতি সমন্বয় — স্তর সেটপয়েন্ট, রান-অন টাইমার, বিকল্প মোড — পাসওয়ার্ড-সুরক্ষিত।

দূরবর্তী পর্যবেক্ষণ

স্ট্যান্ডার্ড RS485 Modbus RTU পাম্প স্টেশন টেলিমেট্রি ইউনিটের সাথে সংযোগ করে। একটি ঐচ্ছিক 4G বা ইথারনেট ক্লাউড গেটওয়ে পাম্পের স্থিতি, স্তরের ডেটা, শক্তি খরচ এবং অ্যালার্ম পুশ বিজ্ঞপ্তিগুলিতে সরাসরি ওয়েব এবং স্মার্টফোন অ্যাক্সেস সরবরাহ করে। প্রতিটি পাম্পের ত্রুটি এবং সাধারণ উচ্চ-স্তরের অবস্থার জন্য একটি শুকনো যোগাযোগের অ্যালার্ম আউটপুট সাধারণত যেকোন নেটওয়ার্ক-ভিত্তিক অ্যালার্মের চেয়ে অগ্রাধিকার হিসাবে টেলিমেট্রি সিস্টেমে হার্ডওয়্যার করা হয়।

ঘের এবং জারা সুরক্ষা

নিকাশী পাম্প স্টেশনগুলি একটি ক্ষয়কারী বায়ুমণ্ডল উপস্থাপন করে — হাইড্রোজেন সালফাইড, আর্দ্রতা এবং কিছু ক্ষেত্রে রাসায়নিক বাষ্প। ঘের একটি রাসায়নিক-প্রতিরোধী পাউডার কোট ফিনিস সঙ্গে galvanized ইস্পাত থেকে গড়া হয়. IP55 মানক; কম্প্রেশন গ্রন্থিগুলির মাধ্যমে সিল করা তারের প্রবেশ সহ IP65 বহিরঙ্গন বা উন্মুক্ত ইনস্টলেশনের জন্য নির্দিষ্ট করা হয়েছে। বায়ুচলাচল ফিল্টারগুলি সক্রিয় কার্বন মিডিয়া ব্যবহার করে যেখানে H₂S এক্সপোজার উল্লেখযোগ্য। সমস্ত অভ্যন্তরীণ ধাতুর কাজ ধাতুপট্টাবৃত বা স্টেইনলেস স্টীল, এবং PCB গুলি আর্দ্রতা এবং ক্ষয়কারী গ্যাসের বিরুদ্ধে সুসংগতভাবে প্রলেপযুক্ত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: প্যানেল কোন স্তরের সেন্সর গ্রহণ করতে পারে এবং এটি কতগুলি স্তর নিয়ন্ত্রণ করে?

প্যানেলটি ফ্লোট সুইচ (সাধারণত চারটি পৃথক স্তর), হাইড্রোস্ট্যাটিক চাপ ট্রান্সমিটার (4-20 mA) বা অতিস্বনক সেন্সর গ্রহণ করে। বিচ্ছিন্ন ফ্লোটগুলির সাথে, নিয়ন্ত্রণের স্তরগুলি স্টপ, সীসা পাম্প শুরু, ল্যাগ পাম্প শুরু এবং উচ্চ অ্যালার্ম। একটি অ্যানালগ সেন্সর সহ, এই সেটপয়েন্টগুলি সরাসরি নিয়ামকের মধ্যে প্রোগ্রাম করা হয়, যা বৃহত্তর নমনীয়তা এবং দূরবর্তী সামঞ্জস্য প্রদান করে।

প্রশ্ন 2: প্যানেল কীভাবে ন্যাকড়া এবং কঠিন পদার্থ থেকে পাম্পের বাধাকে পরিচালনা করে?

নিয়ামক ক্রমাগত মোটর কারেন্ট নিরীক্ষণ করে। যদি কারেন্ট স্বাভাবিক পাম্পিং ব্যান্ড থেকে উল্লেখযোগ্যভাবে নিচে নেমে যায়, তাহলে কন্ট্রোলার একটি সম্ভাব্য ব্লকেজ শনাক্ত করে এবং একটি স্বয়ংক্রিয় বিপরীত-এবং-পুনরায় চেষ্টার ক্রম শুরু করে। প্রতিবন্ধকতা দূর করতে পাম্পটি সংক্ষিপ্তভাবে বিপরীত দিকে চালিত হয়, তারপরে সামনের দিকে পুনরায় চালু করা হয়। যদি প্রচেষ্টা সফল হয় এবং বর্তমান স্বাভাবিক হয়, অপারেশন চলতে থাকে। কনফিগার করা সংখ্যক প্রচেষ্টার পরেও যদি ব্লকেজ অব্যাহত থাকে, তাহলে পাম্পটি লক হয়ে যায় এবং একটি অ্যালার্ম তৈরি হয়।

প্রশ্ন 3: ডিউটি ​​পাম্প অপারেশন চলাকালীন ব্যর্থ হলে কি হবে?

কন্ট্রোলার অবিলম্বে ব্যর্থ পাম্পটিকে অনুপলব্ধ হিসাবে চিহ্নিত করে, ঘূর্ণন ক্রমানুসারে পরবর্তী উপলব্ধ পাম্পটি নির্বাচন করে, এটি শুরু করে এবং একটি ফল্ট অ্যালার্ম উত্থাপন করে। এই স্বয়ংক্রিয় পরিবর্তন নিশ্চিত করে পাম্পিং দেরি না করে চলতে থাকে। অ্যালার্ম স্বীকার না করা এবং ত্রুটি পরিষ্কার না হওয়া পর্যন্ত ত্রুটিযুক্ত পাম্পটি তালাবদ্ধ থাকে।

প্রশ্ন 4: বিকল্প কীভাবে কাজ করে এবং আমি কি এটিকে রান-আওয়ার ভিত্তিক ঘূর্ণনে সেট করতে পারি?

প্রতিটি সম্পূর্ণ পাম্প চক্রের পরে বা কনফিগারযোগ্য রান-আওয়ার থ্রেশহোল্ডে কোন পাম্পটি সীসা হিসাবে কাজ করে তা পরিবর্তন করে। রান-আওয়ার-ভিত্তিক ঘূর্ণন সমস্ত পাম্প জুড়ে যান্ত্রিক পরিধান এবং সীল জীবনকে সমান করে। সাম্প খালি থাকলে স্টপ পয়েন্টে বিকল্প ঘটে, তাই পরিবর্তনের সময় উচ্চ-স্তরের ইভেন্টের ঝুঁকি নেই।

প্রশ্ন 5: কোন যোগাযোগ এবং দূরবর্তী অ্যালার্ম বিকল্পগুলি অন্তর্ভুক্ত করা হয়েছে?

প্যানেল প্রদান করে: সাধারণ অ্যালার্ম, উচ্চ-স্তরের অ্যালার্ম এবং পৃথক পাম্পের ত্রুটির জন্য ভোল্ট-মুক্ত রিলে পরিচিতি (হার্ডওয়্যারযুক্ত টেলিমেট্রি সংযোগের জন্য); স্থানীয় SCADA বা RTU ইন্টিগ্রেশনের জন্য স্ট্যান্ডার্ড হিসাবে RS485 Modbus RTU; এবং পুশ নোটিফিকেশন অ্যালার্ম সহ ওয়েব ব্রাউজার বা স্মার্টফোন অ্যাপের মাধ্যমে সরাসরি দূরবর্তী অ্যাক্সেসের জন্য ঐচ্ছিক 4G ক্লাউড গেটওয়ে।

প্রশ্ন 6: প্যানেলটি কি ব্যাকআপ জেনারেটরে চলতে পারে?

হ্যাঁ। প্যানেলের পাম্প সিকোয়েন্সিং এবং সফট স্টার্টার বা স্টার-ডেল্টা স্টার্টার্স ইনরাশ কারেন্টকে সীমাবদ্ধ করে, একটি জেনারেটরকে তার ক্ষমতার মধ্যে পাম্প চালু করতে সক্ষম করে। একটি ঐচ্ছিক জেনারেটর ইনপুট সিগন্যাল জেনারেটর ওভারলোড প্রতিরোধ করে, ব্যাকআপ পাওয়ারে থাকাকালীন একযোগে চালানোর জন্য অনুমোদিত পাম্পের সংখ্যা হ্রাস করতে পারে।

প্রশ্ন 7: প্যানেলের কী রক্ষণাবেক্ষণ প্রয়োজন?

দরজার সিল, বায়ুচলাচল ফিল্টার এবং অভ্যন্তরীণ অবস্থার মাসিক চাক্ষুষ পরিদর্শন। বিদ্যুৎ পরিসমাপ্তি এবং যোগাযোগকারীর অবস্থার ত্রৈমাসিক পরীক্ষা। লেভেল ইনপুট, উচ্চ-স্তরের অ্যালার্ম, বিকল্প যুক্তি এবং নিরাপত্তা ডিভাইসের বার্ষিক কার্যকরী পরীক্ষা। প্যানেলের জারা সুরক্ষা ব্যবস্থাগুলি আক্রমনাত্মক পরিবেশে বার্ষিক পরিদর্শন করা উচিত। পাম্প চক্র ফ্রিকোয়েন্সির উপর নির্ভর করে প্রতিস্থাপনের ব্যবধান সহ যোগাযোগকারীরা প্রাথমিক পরিষেবাযোগ্য আইটেম।

একটি আঞ্চলিক স্যুয়েজ নেটওয়ার্ক — লিফ্ট স্টেশন কন্ট্রোল আপগ্রেড

পটভূমি

ইউনাইটেড কিংডমের একটি আঞ্চলিক জল কর্তৃপক্ষ গ্রামীণ এবং শহরতলির এলাকা জুড়ে 40টিরও বেশি স্যুয়ারেজ লিফ্ট স্টেশন পরিচালনা করে, ছোট সম্প্রদায়ের বর্জ্য জল সংগ্রহ করে এবং এটিকে কেন্দ্রীভূত শোধন কাজে পাম্প করে। বেসিক ফ্লোট-সুইচ রিলে লজিক ব্যবহার করে বার্ধক্য নিয়ন্ত্রণ প্যানেল সহ অনেক স্টেশনের বয়স 15 থেকে 25 বছর। কর্তৃপক্ষ পাম্প ব্লকেজ এবং ব্যর্থতার জন্য ক্রমবর্ধমান কল-আউট খরচ, নির্ধারিত পরিদর্শনের মধ্যে স্টেশনের স্থিতিতে দৃশ্যমানতার অভাব এবং প্রতিস্থাপনের যন্ত্রাংশ সোর্সিং ক্রমবর্ধমান অসুবিধার সম্মুখীন হয়েছিল।

চ্যালেঞ্জ

বিদ্যমান রিলে-ভিত্তিক প্যানেলগুলি কোনও দূরবর্তী পর্যবেক্ষণ, কোনও পাম্প ব্লকেজ সনাক্তকরণ এবং কোনও স্বয়ংক্রিয় বিকল্পের প্রস্তাব দেয় না - প্রতিটি স্টেশন একটি একক পাম্প চালায় একটি ম্যানুয়াল-ডিউটি ​​স্ট্যান্ডবাই সহ যা পরিবর্তন করার জন্য একটি শারীরিক পরিদর্শন প্রয়োজন। স্ট্যান্ডবাই পাম্পও সতর্ক না হওয়া পর্যন্ত ডিউটি ​​পাম্পে ব্লকেজের ঘটনাগুলি সনাক্ত করা যায়নি, যার ফলে জরুরী কল-আউট এবং মাঝে মাঝে স্যুয়ারেজ ছড়িয়ে পড়ে। স্টেশনগুলি 1,500 বর্গ কিলোমিটার জুড়ে বিস্তৃত ছিল, প্রতিক্রিয়াশীল রক্ষণাবেক্ষণকে ধীর এবং ব্যয়বহুল করে তোলে।

যখন কর্তৃপক্ষ একটি কন্ট্রোল সিস্টেম আপগ্রেড করার পরিকল্পনা করেছিল, তখন নতুন প্যানেলগুলিকে সিভিল পরিবর্তন ছাড়াই বিদ্যমান উপরের-গ্রাউন্ড কিয়স্কের মধ্যে ফিট করতে হয়েছিল, বিদ্যমান ফ্লোট সুইচ এবং নতুন আল্ট্রাসনিক লেভেল সেন্সর উভয়ের সাথে ইন্টারফেস করতে হয়েছিল এবং কর্তৃপক্ষের বিদ্যমান টেলিমেট্রি নেটওয়ার্কের মাধ্যমে যোগাযোগ করতে হয়েছিল - যা UHF রেডিও এবং ড্রাই-আর্মের সাথে সহজ-সরল জিপি-আর্ম-আর্মের প্রয়োজন হয়। মডবাস ডেটা। স্পেসিফিকেশনের জন্য স্বয়ংক্রিয় পরিবর্তন, ব্লকেজ সনাক্তকরণ এবং সীল ফুটো পর্যবেক্ষণেরও প্রয়োজন ছিল।

কেন জল চিকিত্সা পাম্প নিয়ন্ত্রণ প্যানেল?

কারখানা-ইঞ্জিনিয়ারযুক্ত প্যানেল সমাধানটি একটি একক প্যাকেজে প্রতিটি প্রয়োজনীয়তাকে সম্বোধন করেছে। প্যানেলগুলি কিয়স্ক ব্যাকপ্লেনের সঠিক মাউন্টিং মাত্রায় তৈরি করা হয়েছিল, কোনও কাঠামোগত কাজ এড়িয়ে। কন্ট্রোলার বিদ্যমান ফ্লোট সুইচ ইনপুট এবং নতুন অতিস্বনক 4-20 mA সংকেত উভয়ই গ্রহণ করেছে, যা স্টেশনগুলিকে ধীরে ধীরে আপগ্রেড করার অনুমতি দেয়।

পাম্প ব্লকেজ সনাক্তকরণ নিষ্পত্তিমূলক প্রমাণিত. তিনটি স্টেশনে প্রাথমিক পরীক্ষায় শনাক্ত করা হয়েছে যে অনেকগুলি ব্লকেজ কল-আউটগুলি আসলে অন্তর্বর্তী স্ন্যাগ ছিল যা নিজেকে পরিষ্কার করে — প্যানেলের স্বয়ংক্রিয় বিপরীত-এবং-পুনরায় চেষ্টা ক্রম অপারেটরের হস্তক্ষেপ ছাড়াই এইগুলি সমাধান করে। শুধুমাত্র ক্রমাগত ব্লকেজ একটি অ্যালার্ম ট্রিগার. সিল লিকেজ মনিটরিং কমিশনিংয়ের সময় দুটি পাম্পে আর্দ্রতা প্রবেশ শনাক্ত করেছে, পাম্পগুলিকে নিয়মিত পরিষেবায় মোতায়েন করার আগে প্রি-এমপটিভ বিয়ারিং প্রতিস্থাপনের অনুমতি দেয়।

অ্যালার্ম আউটপুটগুলি সরাসরি কর্তৃপক্ষের বিদ্যমান UHF টেলিমেট্রি আউটস্টেশনগুলির সাথে ইন্টারফেস করার জন্য কনফিগার করা হয়েছিল। SCADA টিমের কাছে উপলব্ধ Modbus ডেটার সাথে মিলিত, কর্তৃপক্ষ সহজ ফল্ট বিজ্ঞপ্তি এবং বিস্তারিত স্টেশন বিশ্লেষণ উভয়ই অর্জন করেছে।

স্থাপনা

দ্বৈত-পাম্প স্টেশনের (1.5 কিলোওয়াট থেকে 15 কিলোওয়াট) জন্য কনফিগার করা চল্লিশটি প্রিফেব্রিকেটেড প্যানেল, চার মাসের মধ্যে তৈরি এবং পরীক্ষা করা হয়েছিল এবং একটি প্রমিত কমিশনিং পদ্ধতি অনুসরণ করে কর্তৃপক্ষের বৈদ্যুতিক দল দ্বারা ইনস্টল করা হয়েছিল। প্যানেলগুলিতে 7.5 কিলোওয়াট এবং তার উপরে পাম্পগুলিতে সফ্ট স্টার্টার, সিল লিকেজ এবং বিয়ারিং তাপমাত্রা পর্যবেক্ষণ ইনপুট, ব্লকেজ সনাক্তকরণ যুক্তি এবং ফ্লোট এবং অতিস্বনক স্তরের সামঞ্জস্যতা অন্তর্ভুক্ত ছিল। একটি পর্যায়ক্রমে রোলআউটে প্রতি মাসে ছয়টি স্টেশন আপগ্রেড করা হয়েছে, পুরো নেটওয়ার্কটি আট মাসের কম সময়ের মধ্যে সম্পন্ন হয়েছে।

ফলাফল

●  জরুরী পাম্প কল-আউটগুলি প্রথম বছরের মধ্যে প্রায় 60% হ্রাস পেয়েছে, স্বয়ংক্রিয়ভাবে বিপরীত-এবং-পুনরায় চেষ্টা করার মাধ্যমে ছোটখাট বাধাগুলি সাফ করা এবং সিল লিকেজ মনিটরিং থেকে প্রাথমিক সতর্কতা পরিকল্পিত রক্ষণাবেক্ষণের অনুমতি দেওয়া হয়েছে।

●  অধিকাংশ স্টেশনে প্রথমবারের মতো ডিউটি ​​এবং স্ট্যান্ডবাই পাম্প জুড়ে পাম্প অল্টারনেশন ব্যালেন্সড রান ঘন্টা, যান্ত্রিক সীল এবং ভারবহন পরিষেবা ব্যবধান প্রসারিত করে।

●  SCADA টিম সাপ্তাহিক শারীরিক পরিদর্শনের উপর আগের নির্ভরতা প্রতিস্থাপন করে, সমস্ত 40টি স্টেশন জুড়ে সাম্প লেভেল, পাম্প স্ট্যাটাস এবং চালানোর সময়গুলির রিয়েল-টাইম দৃশ্যমানতা অর্জন করেছে।

●  অপারেটররা রিপোর্ট করেছে যে সমস্ত স্টেশন জুড়ে স্ট্যান্ডার্ড প্যানেল লেআউট নাটকীয়ভাবে ত্রুটি-সন্ধানীকে সরলীকৃত করেছে, কারণ প্রতিটি প্রযুক্তিবিদ জানতেন যে প্রতিটি উপাদান এবং টার্মিনাল কোথায় অবস্থিত।

●  কর্তৃপক্ষ একটি নেটওয়ার্ক এক্সটেনশন প্রোগ্রামে আরও 15টি স্টেশনের জন্য একই প্যানেল স্পেসিফিকেশন গ্রহণ করেছে।
