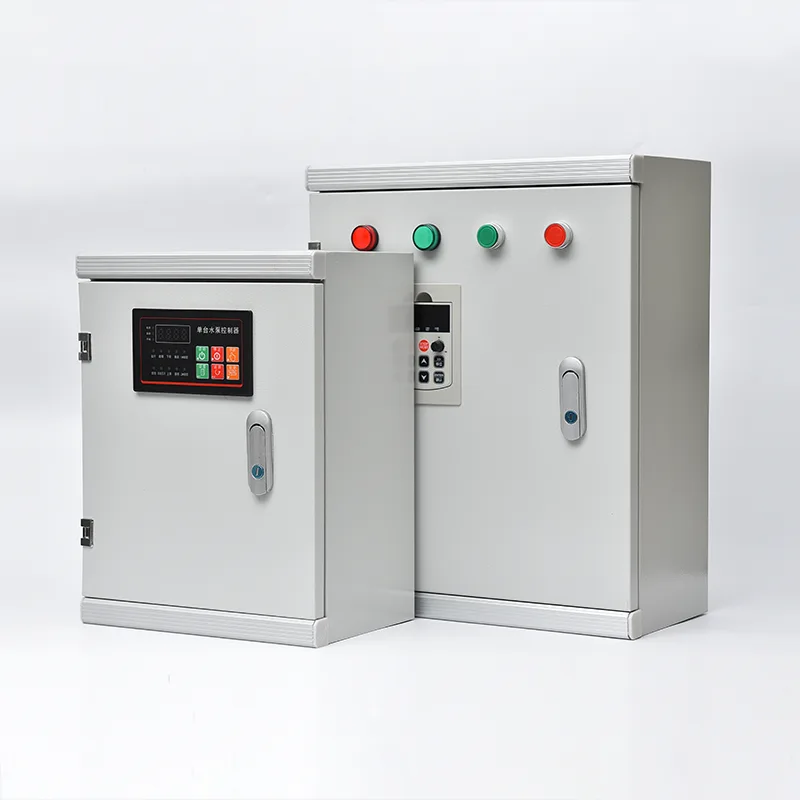

ভিএফডি কন্ট্রোল প্যানেল

IP42 থেকে IP65 রেট করা একটি উদ্দেশ্য-নির্মিত ঘেরে অবস্থিত, এই ক্যাবিনেটটি সমস্ত প্রয়োজনীয় শক্তি এবং নিয়ন্ত্রণ পরিকাঠামো সহ একটি পরিবর্তনশীল-ফ্রিকোয়েন্সি ড্রাইভ ইউনিটকে একীভূত করে: ইনকামিং মেইনস আইসোলেশন, লাইন এবং লোড রিঅ্যাক্টরগুলি হারমোনিক প্রশমন এবং মোটর তারের সুরক্ষার জন্য, ইনপুট ফিউজিং বা সার্কিট ব্রেকার ফিল বা আউট ফিল ফিল/ভিডি আউট হিসাবে। প্রয়োজন, এবং একটি সম্পূর্ণ বৈশিষ্ট্যযুক্ত মোটর সুরক্ষা স্যুট। পাওয়ার রেটিং স্ট্যান্ডার্ড ভোল্টেজ ক্লাস (380V, 400V, 480V, 690V) জুড়ে 0.75kW থেকে 630kW এর বেশি। ভিএফডি নিজেই একটি উচ্চ-পারফরম্যান্স ভেক্টর-কন্ট্রোল ড্রাইভ যা শূন্য গতিতে সম্পূর্ণ টর্ক সরবরাহ করে, স্বয়ংক্রিয় শক্তি অপ্টিমাইজেশান এবং চাপ, প্রবাহ বা তাপমাত্রা নিয়ন্ত্রণের জন্য একটি সমন্বিত পিআইডি নিয়ন্ত্রক। একটি দরজা-মাউন্ট করা এইচএমআই কীপ্যাড বা টাচস্ক্রিন স্থানীয় নিয়ন্ত্রণ, প্যারামিটার অ্যাক্সেস এবং ডায়াগনস্টিক তথ্য সরবরাহ করে, যখন Modbus RTU/TCP, Profibus, Profinet, বা ইথারনেট/IP যোগাযোগ পোর্টগুলি দূরবর্তী তত্ত্বাবধান এবং প্ল্যান্ট-ওয়াইড অটোমেশন সিস্টেমে একীকরণ সক্ষম করে। একটি ম্যানুয়াল বাইপাস বিকল্প - কন্টাক্টর বা একটি সমন্বিত স্থানান্তর সুইচ ব্যবহার করে - ড্রাইভ সার্ভিসিংয়ের সময় প্রক্রিয়ার ধারাবাহিকতা বজায় রাখতে মেইন সরবরাহ থেকে সরাসরি মোটর অপারেশনের অনুমতি দেয়। বিস্তৃত সুরক্ষা ফাংশন শর্ট সার্কিট, ওভারলোড, ওভারভোল্টেজ, আন্ডারভোল্টেজ, ফেজ লস, আর্থ ফল্ট, মোটর স্টল এবং অতিরিক্ত তাপমাত্রা কভার করে, রক্ষণাবেক্ষণ বিশ্লেষণের জন্য লগ করা সমস্ত ট্রিপ ইভেন্ট সহ।

পণ্য অ্যাপ্লিকেশন

যেখানেই মোটর-চালিত সরঞ্জামগুলি গতি নিয়ন্ত্রণ, শক্তি দক্ষতা এবং সফট স্টার্টিং থেকে উপকৃত হয়, VFD কন্ট্রোল প্যানেল শিল্প এবং অবকাঠামো অ্যাপ্লিকেশনগুলির জন্য একটি সম্পূর্ণ, প্রাক-ইঞ্জিনিয়ারড ড্রাইভ সমাধান প্রদান করে।

জল এবং বর্জ্য জল পাম্পিং স্টেশন

পৌরসভার জল সরবরাহ এবং স্যুয়ারেজ ট্রিটমেন্ট প্লান্টগুলি সারা দিন পরিবর্তনশীল চাহিদা সহ বড় পাম্পগুলি পরিচালনা করে। একটি VFD কন্ট্রোল প্যানেল একটি বোরহোল, বুস্টার, বা ট্রান্সফার পাম্প ড্রাইভ করে মোটর গতি মডিউল করে যাতে থ্রটলিং ভালভ ছাড়াই অবিরাম জলের চাপ বা প্রবাহ বজায় থাকে — নির্দিষ্ট গতির সরাসরি-অন-লাইন অপারেশনের তুলনায় সাধারণত 20% থেকে 40% শক্তি সঞ্চয় করে৷ সফ্ট-স্টার্ট ক্ষমতা দীর্ঘ পাইপলাইনে জলের হাতুড়ি দূর করে এবং পাম্প ইমপেলার, শ্যাফ্ট এবং কাপলিং-এ যান্ত্রিক চাপ কমায়। বর্জ্য জলের প্রয়োগে, স্বয়ংক্রিয় র‌্যাম্পিং আর্দ্র-আবহাওয়ায় সর্বোচ্চ প্রবাহের সময় সারচার্জ ওভারফ্লো প্রতিরোধ করে। রিডানডেন্সি-রেডি কনফিগারেশন ডিউটি/স্ট্যান্ডবাই পাম্প পরিবর্তনের অনুমতি দেয়।

শিল্প ফ্যান এবং ব্লোয়ার

পাওয়ার স্টেশন, সিমেন্ট প্ল্যান্ট, খনি এবং উত্পাদন সুবিধাগুলিতে বড় কেন্দ্রাতিগ এবং অক্ষীয় ফ্যানগুলি আদর্শ ভিএফডি প্রার্থী। ক্যাবিনেট দহন বায়ু, নিষ্কাশন, ধূলিকণা নিষ্কাশন, বা ইনলেট ভ্যান বা ড্যাম্পার থ্রোটলিং ক্ষতি ছাড়াই শীতল প্রক্রিয়ার জন্য সুনির্দিষ্ট বায়ুপ্রবাহ নিয়ন্ত্রণ সক্ষম করে। বয়লার এবং চুল্লিগুলিতে প্ররোচিত-ড্রাফট এবং ফোর্সড-ড্রাফট ফ্যানগুলির ভিএফডি নিয়ন্ত্রণ সর্বোত্তম বায়ু থেকে জ্বালানী অনুপাত বজায় রেখে প্রধান শক্তি সঞ্চয় করে। ধোঁয়া নিষ্কাশন এবং টানেল ভেন্টিলেশন ফ্যানরা ক্যাবিনেটের ফায়ারম্যানের ওভাররাইড বৈশিষ্ট্য থেকে উপকৃত হয়, VFD অবস্থা নির্বিশেষে সরাসরি-অন-লাইন জরুরি অপারেশনের অনুমতি দেয়।

কম্প্রেসার এবং রেফ্রিজারেশন সিস্টেম

ইন্ডাস্ট্রিয়াল রেফ্রিজারেশন, এয়ার সেপারেশন এবং প্রসেস গ্যাস অ্যাপ্লিকেশনে স্ক্রু, রেসিপ্রোকেটিং এবং সেন্ট্রিফিউগাল কম্প্রেসারগুলি গতি-নিয়ন্ত্রিত হলে আংশিক লোডে সবচেয়ে দক্ষতার সাথে কাজ করে। ভিএফডি কন্ট্রোল প্যানেল পরিবর্তনশীল কুলিং বা প্রক্রিয়ার চাহিদার সাথে মেলে, সাইকেল চালানোর শক্তির লোড/আনলোড করার সময় সুনির্দিষ্ট সাকশন বা স্রাবের চাপ বজায় রাখার জন্য কম্প্রেসার মোটরের গতি সামঞ্জস্য করে। চাপ ট্রান্সডুসার ফিডব্যাকের সাথে ইন্টিগ্রেটেড পিআইডি নিয়ন্ত্রণ কঠোর নিয়ন্ত্রণ প্রদান করে, এবং ত্বরণ র‌্যাম্প নিয়ন্ত্রণ উদ্ভিদ বৈদ্যুতিক সিস্টেমে স্টার্ট-আপ বর্তমান ঢেউ সীমিত করে।

পরিবাহক, ক্রাশার এবং উপাদান হ্যান্ডলিং

মাইনিং কনভেয়র, অ্যাগ্রিগেট ক্রাশার এবং বাল্ক ম্যাটেরিয়াল হ্যান্ডলিং সিস্টেমগুলি বেল্ট স্লিপেজ, যান্ত্রিক শক এবং উপাদান স্পিলেজ প্রতিরোধ করতে উচ্চ স্টার্টিং টর্ক এবং নিয়ন্ত্রিত ত্বরণের দাবি করে। VFD কন্ট্রোল প্যানেল প্রোগ্রামেবল অ্যাক্সিলারেশন র‌্যাম্প, গিয়ারবক্স, কাপলিং এবং বেল্ট স্প্লাইসকে রক্ষা করে শূন্য গতি থেকে সম্পূর্ণ টর্ক সরবরাহ করে। পেষণকারী অ্যাপ্লিকেশনগুলিতে, VFD-এর বর্তমান সীমা ফাংশন এবং স্টল সুরক্ষা জ্যামড-ম্যাটেরিয়াল ওভারলোড অবস্থার বিরুদ্ধে মোটরকে রক্ষা করে।

এইচভিএসি ঠাণ্ডা ও কুলিং ওয়াটার সিস্টেম

একাধিক চিলার, কুলিং টাওয়ার এবং জল সঞ্চালন পাম্প সহ কেন্দ্রীয় প্ল্যান্ট এইচভিএসি সিস্টেমগুলি বিল্ডিং লোডের উপর ভিত্তি করে প্রবাহকে সংশোধন করতে এটি ব্যবহার করে। সেকেন্ডারি ঠাণ্ডা জলের পাম্পগুলি ডিফারেনশিয়াল চাপে সাড়া দেয়, সর্বোত্তম কনডেন্সার জলের তাপমাত্রার জন্য কুলিং টাওয়ার ফ্যানের গতি নিয়ন্ত্রণ এবং কনডেনসার ওয়াটার পাম্প মড্যুলেশন সমস্তই BACnet বা Modbus-এর মাধ্যমে BMS সংযোগের সাথে ক্যাবিনেট-ইন্টিগ্রেটেড VFD নিয়ন্ত্রণ থেকে উপকৃত হয়।

সেচ ও কৃষি পাম্পিং

বড় মাপের কেন্দ্র-পিভট, ড্রিপ এবং বন্যা সেচ ব্যবস্থার জন্য ক্রমবর্ধমান মরসুমে পরিবর্তনশীল জল সরবরাহের হার প্রয়োজন। পাম্প স্টেশনে একটি ভিএফডি প্যানেল অপারেটরকে একটি সাধারণ পটেনশিওমিটার, এইচএমআই, বা দূরবর্তী টেলিমেট্রি সিগন্যালের মাধ্যমে প্রবাহের হার নির্বাচন করতে সক্ষম করে — ফসলের জলের চাহিদা এবং উপলব্ধ জল বরাদ্দের সাথে অবিকল পাম্পের আউটপুট মেলে৷

প্রযুক্তিগত গভীর ডুব

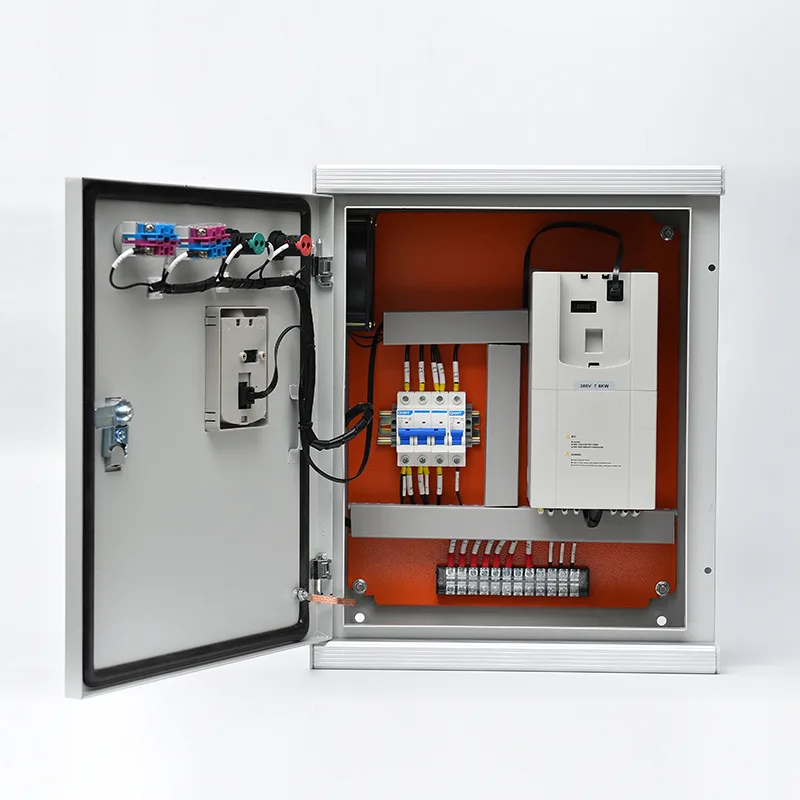

VFD ক্যাবিনেট সমস্ত পাওয়ার ম্যানেজমেন্ট, সুরক্ষা এবং নিয়ন্ত্রণ সাবসিস্টেমগুলির সাথে একটি পরিবর্তনশীল-ফ্রিকোয়েন্সি ড্রাইভকে একীভূত করে — একটি একক, পূর্ব-পরীক্ষিত ঘেরে একটি সম্পূর্ণ মোটর শুরু এবং গতি-নিয়ন্ত্রণ সমাধান সরবরাহ করে।

প্রধান পাওয়ার পাথ এবং সার্কিট সুরক্ষা

ইনকামিং থ্রি-ফেজ সাপ্লাই ক্যাবিনেটের ফুল-লোড কারেন্ট প্লাস ড্রাইভ লসের জন্য রেট করা একটি প্রধান আইসোলেটর বা মোল্ড-কেস সার্কিট ব্রেকারের সাথে সংযোগ করে। ইনপুট ফিউজিং VFD এর রেকটিফায়ার স্টেজের জন্য সেমিকন্ডাক্টর-রেটেড (aR) সুরক্ষা প্রদান করে, I²t সমন্বয় অভ্যন্তরীণ ত্রুটির সময় ডায়োডের ক্ষতির আগে ফিউজ ক্লিয়ারিং নিশ্চিত করে। ইনপুট হারমোনিক কারেন্ট বিকৃতি কমাতে এবং সাপ্লাই-সাইড ভোল্টেজ স্পাইক থেকে ড্রাইভের ডিসি বাস ক্যাপাসিটারগুলিকে রক্ষা করার জন্য একটি লাইন রিঅ্যাক্টর বা ডিসি লিঙ্ক চোককে স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত করা হয়েছে। উল্লেখযোগ্য ব্যাকগ্রাউন্ড হারমোনিক বিকৃতি বা প্রয়োজনীয় ইউটিলিটি সংযোগের প্রয়োজনীয়তা সহ ইনস্টলেশনের জন্য, একটি প্যাসিভ হারমোনিক ফিল্টার বা সক্রিয় ফ্রন্ট-এন্ড রেকটিফায়ার বিকল্প করা যেতে পারে।

ভিএফডি ড্রাইভ প্রযুক্তি

ক্যাবিনেটের কেন্দ্রস্থল হল একটি উচ্চ-কর্মক্ষমতা ভেক্টর-নিয়ন্ত্রণ VFD যা ষষ্ঠ-প্রজন্মের IGBT পাওয়ার মডিউল এবং একটি উচ্চ-গতির DSP বা FPGA কন্ট্রোল কোর নিযুক্ত করে। ওপেন-লুপ এবং ক্লোজড-লুপ ভেক্টর কন্ট্রোল মোড পাওয়া যায় — স্ট্যান্ডার্ড পাম্প এবং ফ্যান ডিউটির জন্য ওপেন-লুপ, হাই-টর্কের জন্য এনকোডার ফিডব্যাক সহ ক্লোজড-লুপ, কম-স্পিড অ্যাপ্লিকেশন যেমন এক্সট্রুডার বা হোইস্ট। ড্রাইভটি স্বয়ংক্রিয়ভাবে অপ্টিমাইজড সুইচিং ফ্রিকোয়েন্সি সহ একটি পালস-প্রস্থ-মডুলেটেড তরঙ্গরূপ আউটপুট করে, যা মোটর অ্যাকোস্টিক শব্দ এবং ড্রাইভের ক্ষতির মধ্যে ভারসাম্যপূর্ণ। মূল ড্রাইভ বৈশিষ্ট্য অন্তর্ভুক্ত:

●  স্থিতিশীল কম-গতির অপারেশনের জন্য স্বয়ংক্রিয় টর্ক বুস্ট এবং স্লিপ ক্ষতিপূরণ

●  ফ্লাইং-স্টার্ট ক্ষমতা ট্রিপিং ছাড়াই একটি কোস্টিং মোটর ধরতে

●  যান্ত্রিক অনুরণন এড়াতে প্রোগ্রামেবল স্কিপ ফ্রিকোয়েন্সি

●  সেটপয়েন্ট র‌্যাম্প, স্লিপ/ওয়েক লজিক এবং পাম্প স্টেজিং অ্যাপ্লিকেশনের জন্য ডুয়াল-চ্যানেল প্রতিক্রিয়া সহ ইন্টিগ্রেটেড পিআইডি কন্ট্রোলার

আউটপুট ফিল্টারিং এবং মোটর সুরক্ষা

ক্যাবিনেট এবং মোটরের মধ্যে তারের দূরত্বের উপর নির্ভর করে, আউটপুট ফিল্টারিং অন্তর্ভুক্ত করা হয়েছে:

dV/dt ফিল্টার: তারের জন্য মোটর টার্মিনালে ভোল্টেজ বৃদ্ধির সময় এবং সর্বোচ্চ ভোল্টেজকে সীমাবদ্ধ করে প্রায় 100-150m পর্যন্ত

সাইন ফিল্টার: 150 মিটারের বেশি তারের চলার জন্য এবং সাবমার্সিবল পাম্প অ্যাপ্লিকেশনের জন্য একটি কাছাকাছি সাইনোসয়েডাল তরঙ্গরূপ সরবরাহ করে যেখানে মোটর ওয়াইন্ডিং নিরোধক ভোল্টেজ স্ট্রেসের জন্য সংবেদনশীল।

ডিউটি/স্ট্যান্ডবাই মোটর নির্বাচনের জন্য আউটপুট কন্টাক্টর যেখানে প্রয়োজন সেখানে ইন্টিগ্রেট করা হয়। মোটর সুরক্ষা ফাংশন — থার্মাল ওভারলোড, ফেজ লস, বর্তমান ভারসাম্যহীনতা, স্টল সনাক্তকরণ, আন্ডারলোড (ড্রাই-রান), এবং আর্থ ফল্ট — ড্রাইভের সফ্টওয়্যারে ক্রমাগত চলে এবং নির্দিষ্ট করা হলে বহিরাগত ওভারলোড রিলে দ্বারা পরিপূরক হয়।

বাইপাস কনফিগারেশন এবং প্রক্রিয়া ধারাবাহিকতা

একটি ম্যানুয়াল বাইপাস সার্কিট — ডিউটি-রেটেড কন্টাক্টর বা যান্ত্রিকভাবে ইন্টারলকড ট্রান্সফার সুইচ দিয়ে তৈরি — মোটরকে সরাসরি মেইন সরবরাহ থেকে চালানোর অনুমতি দেয় যখন VFD পরিষেবার জন্য আলাদা করা হয়। বাইপাসটি অফ-লোড ট্রান্সফারের জন্য ডিজাইন করা হয়েছে: VFD এবং বাইপাস মোডের মধ্যে স্যুইচ করার আগে মোটর বন্ধ করতে হবে। ইন্টিগ্রেটেড বৈদ্যুতিক এবং যান্ত্রিক ইন্টারলকিং ড্রাইভ আউটপুট টার্মিনালগুলিতে মেইন পাওয়ারের অসাবধানতাবশত ব্যাক-ফিডিং প্রতিরোধ করে, যা বিপর্যয়কর ক্ষতির কারণ হতে পারে। একটি ঐচ্ছিক স্বয়ংক্রিয় বাইপাস কনফিগারেশন একটি প্রোগ্রামেবল লজিক রিলে বা ছোট পিএলসি ব্যবহার করে ভিএফডি ট্রিপে নির্বিঘ্ন ড্রাইভ-টু-মেইন স্থানান্তর পরিচালনা করতে, জটিল অ্যাপ্লিকেশনগুলিতে প্রক্রিয়া ধারাবাহিকতা বজায় রাখে।

মাল্টি-মোটর এবং সিঙ্ক্রোনাইজড কনফিগারেশন

অ্যাপ্লিকেশনগুলির জন্য যেখানে একাধিক মোটরকে একটি একক ড্রাইভ (অনুক্রমিক দায়িত্ব) ভাগ করতে হবে, ক্যাবিনেটে পিএলসি-ভিত্তিক সিকোয়েন্সিং লজিক সহ প্রতি-মোটর আউটপুট কন্টাক্টর অন্তর্ভুক্ত রয়েছে। মাল্টি-মোটর অ্যাপ্লিকেশনগুলির জন্য সিঙ্ক্রোনাইজড গতির প্রয়োজন হয় — যেমন টুইন কনভেয়র বা মাল্টি-ফ্যান এয়ার-কুলড কনডেনসার — স্বতন্ত্র আউটপুট ইনভার্টারগুলি একটি সাধারণ DC বাস থেকে চালিত হয় বা মাস্টার/স্লেভ গতি এবং টর্ক নিয়ন্ত্রণ সহ উচ্চ-গতির আন্তঃ-ড্রাইভ যোগাযোগের মাধ্যমে সিঙ্ক্রোনাইজ করা হয়।

নিয়ন্ত্রণ ইন্টারফেস, যোগাযোগ, এবং HMI

ডোর-মাউন্ট করা অপারেটর ইন্টারফেস স্থানীয় স্টার্ট/স্টপ, স্পিড রেফারেন্স (পটেনশিওমিটার বা কীপ্যাড এন্ট্রির মাধ্যমে), মোড নির্বাচন (ভিএফডি/বাইপাস/অফ) এবং সিস্টেম স্ট্যাটাস ইঙ্গিত দেয়। একটি গ্রাফিকাল HMI টাচস্ক্রিন জটিল মাল্টি-মোটর বা প্রক্রিয়া-লুপ অ্যাপ্লিকেশনের জন্য উপলব্ধ, রিয়েল-টাইম অপারেটিং প্যারামিটার, ট্রেন্ড ডেটা, অ্যালার্ম লগ এবং শক্তি খরচ মেট্রিক্স প্রদর্শন করে।

যোগাযোগ পোর্টগুলি সমস্ত প্রধান শিল্প প্রোটোকল সমর্থন করে: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP, এবং BACnet। ড্রাইভটি তত্ত্বাবধায়ক SCADA, DCS, বা BMS-এর কাছে একটি ব্যাপক ডেটা সেট — গতি, কারেন্ট, টর্ক, পাওয়ার, ডিসি বাস ভোল্টেজ, তাপমাত্রা, চালানোর সময় এবং শক্তি খরচ — প্রকাশ করে। দূরবর্তী স্টার্ট/স্টপ এবং স্পিড রেফারেন্স কমান্ড গ্রহণ করা হয়, হার্টবিট টাইমআউট এবং কনফিগারযোগ্য ফলব্যাক কৌশলগুলি যদি যোগাযোগ হারিয়ে যায়।

ঘের এবং পরিবেশগত নকশা

ফ্লোর-স্ট্যান্ডিং ক্যাবিনেটটি 1.5 মিমি থেকে 2.0 মিমি গ্যালভানাইজড বা স্টেইনলেস স্টীল শীট, ক্রমাগত ঢালাই এবং পাউডার-প্রলিপ্ত। IP42 থেকে IP65 স্যুট সাইটের অবস্থার সুরক্ষা রেটিং:

●  IP42/IP43: অন্দর বৈদ্যুতিক কক্ষ এবং মোটর নিয়ন্ত্রণ কেন্দ্র

●  IP54/IP55: ধুলো-প্রবণ শিল্প পরিবেশ, পাম্প স্টেশন এবং আধা-উন্মুক্ত অবস্থান

●  IP65: বৃষ্টি এবং ধুলোর এক্সপোজার সহ আউটডোর ইনস্টলেশন

তাপ ব্যবস্থাপনা প্রাকৃতিক পরিচলনের একটি গণনাকৃত সমন্বয় ব্যবহার করে, তাপমাত্রা-নিয়ন্ত্রিত ফ্যানের সাথে ফিল্টার করা বাধ্যতামূলক বায়ুচলাচল এবং উচ্চ-শক্তি বা উচ্চ-পরিবেষ্টিত স্থাপনায়, এয়ার-টু-এয়ার হিট এক্সচেঞ্জার বা এয়ার কন্ডিশনার ইউনিটে। ক্যাবিনেটের অভ্যন্তরীণ তাপমাত্রা বৃদ্ধি VFD প্রস্তুতকারকের সর্বোচ্চ অপারেটিং তাপমাত্রার বিপরীতে গণনার মাধ্যমে যাচাই করা হয়, সাধারণত 40°C থেকে 50°C পরিবেষ্টনের উপর নির্ভর করে।

পরীক্ষা এবং সার্টিফিকেশন

প্রতিটি VFD মন্ত্রিসভা একটি সংজ্ঞায়িত ফ্যাক্টরি গ্রহণযোগ্যতা পরীক্ষার মধ্য দিয়ে যায়: পাওয়ার-সার্কিট ধারাবাহিকতা এবং নিরোধক প্রতিরোধ, VFD প্যারামিটার আপলোড এবং অনুমোদিত প্যারামিটার সময়সূচীর বিরুদ্ধে যাচাইকরণ, নিয়ন্ত্রণ ওয়্যারিং পয়েন্ট-টু-পয়েন্ট, স্টার্ট/স্টপের কার্যকরী সিমুলেশন, গতি নিয়ন্ত্রণ, বাইপাস স্থানান্তর (যেখানে লাগানো আছে), এবং নিরাপত্তা ইন্টারলক যাচাইকরণ। সম্পূর্ণ FAT ডকুমেন্টেশন প্রদান করা হয়. মন্ত্রিসভাটি IEC 61439-1/2-এ ডিজাইন ও নির্মাণ করা হয়েছে, যেখানে প্রয়োজন সেখানে সমস্ত উপাদান CE-চিহ্নিত এবং UL সার্টিফিকেশন উপলব্ধ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: একটি ভিএফডি এবং একটি ভিএফডি কন্ট্রোল প্যানেল কেনার মধ্যে পার্থক্য কী?

একটি সম্পূর্ণ ইনস্টলেশনের জন্য একটি স্বতন্ত্র VFD-এর অতিরিক্ত উপাদানগুলির প্রয়োজন: একটি আপস্ট্রিম সার্কিট ব্রেকার বা ফিউজ, লাইন এবং লোড রিঅ্যাক্টর, দীর্ঘ তারের জন্য আউটপুট ফিল্টার, ড্রাইভ পরিষেবার সময় প্রক্রিয়া ধারাবাহিকতা প্রয়োজন হলে একটি বাইপাস সার্কিট এবং তাপ ব্যবস্থাপনা সহ একটি ঘের। VFD কন্ট্রোল প্যানেল এই সবগুলিকে একীভূত করে — প্রি-ইঞ্জিনিয়ারড, প্রি-ওয়ার্ড এবং প্রি-টেস্ট — একটি একক সমাবেশে। এটি অন-সাইট ডিজাইন অজানা দূর করে, ইনস্টলেশনের সময় কমায় এবং সম্পূর্ণ মোটর ড্রাইভ সিস্টেমের জন্য একক পয়েন্ট ওয়ারেন্টি প্রদান করে।

প্রশ্ন 2: কি পাওয়ার রেটিং এবং ভোল্টেজ পাওয়া যায়?

স্ট্যান্ডার্ড কনফিগারেশন 380V, 400V, 480V, এবং 690V তিন-ফেজ সরবরাহ জুড়ে 0.75kW থেকে 630kW পর্যন্ত কভার করে। অনুরোধে উচ্চ পাওয়ার রেটিং পাওয়া যায়। প্রতিটি ক্যাবিনেট আপনার প্রদান করা নির্দিষ্ট মোটর নেমপ্লেট ডেটার জন্য তৈরি করা হয়েছে — পাওয়ার, ভোল্টেজ, ফুল-লোড কারেন্ট এবং ডিউটি।

প্রশ্ন 3: মোটর তারের ক্যাবিনেট এবং মোটরের মধ্যে কতদূর চলতে পারে?

তারের দৈর্ঘ্য সীমা আউটপুট ফিল্টারিং ইনস্টল করা উপর নির্ভর করে। ফিল্টারিং ছাড়াই, VFD প্রস্তুতকারক সাধারণত 50m পর্যন্ত তারের রান সীমাবদ্ধ করে। একটি dV/dt ফিল্টার এটিকে প্রায় 150m পর্যন্ত প্রসারিত করে। একটি সাইন ফিল্টার 300 মিটারের বেশি তারের চলার অনুমতি দেয় এবং অজানা বা পুরানো ওয়াইন্ডিং ইনসুলেশন সহ সাবমারসিবল পাম্প এবং মোটরগুলির জন্য দৃঢ়ভাবে সুপারিশ করা হয়। আমরা আপনার ইনস্টলেশন ডেটার উপর ভিত্তি করে উপযুক্ত আউটপুট ফিল্টার নির্বাচন করব।

প্রশ্ন 4: মন্ত্রিসভা একাধিক মোটর নিয়ন্ত্রণ করতে পারে?

হ্যাঁ, বিভিন্ন কনফিগারেশনে: অনুক্রমিক শুল্ক (একটি ভিএফডি, একাধিক মোটর, সক্রিয় মোটর নির্বাচন করে আউটপুট কন্টাক্টরগুলির সাথে এক সময়ে শুধুমাত্র একটি চলে), সিঙ্ক্রোনাস মাল্টি-মোটর (একটি ক্যাবিনেটে একাধিক ভিএফডি একটি ডিসি বাস ভাগ করে নেওয়া বা মাস্টার/স্লেভ স্পিড ম্যাচিংয়ের জন্য যোগাযোগ), বা স্বাধীন নিয়ন্ত্রণে (মাল্টিপল ক্যাবিনেট)। আপনার আবেদন আমাদের বলুন এবং আমরা সঠিক টপোলজি ইঞ্জিনিয়ার করব।

প্রশ্ন 5: কিভাবে VFD কন্ট্রোল প্যানেল আমার প্ল্যান্ট SCADA বা DCS এর সাথে একীভূত হয়?

VFD-এর যোগাযোগ পোর্ট — Modbus RTU, Modbus TCP, Profibus, Profinet, ইথারনেট/IP, বা BACnet — সরাসরি আপনার সুপারভাইজরি সিস্টেমের সাথে সংযোগ করে৷ সমস্ত অপারেশনাল ডেটা, অ্যালার্ম এবং ডায়াগনস্টিক উপলব্ধ। নেটওয়ার্ক ব্যর্থ হলে নিরাপদ অপারেশন নিশ্চিত করতে কনফিগারযোগ্য যোগাযোগ-ক্ষতি আচরণ সহ দ্বি-মুখী নিয়ন্ত্রণ (রিমোট স্টার্ট/স্টপ, স্পিড রেফারেন্স) সমর্থিত।

প্রশ্ন 7: ক্যাবিনেটের কী রক্ষণাবেক্ষণ প্রয়োজন?

রুটিন রক্ষণাবেক্ষণ সহজবোধ্য: অর্ধ-বার্ষিক পরিষ্কার বা বায়ুচলাচল ফিল্টার প্রতিস্থাপন, পাওয়ার টার্মিনেশনের বার্ষিক থার্মোগ্রাফিক পরিদর্শন এবং বাইপাস সার্কিট এবং নিরাপত্তা ইন্টারলকগুলির বার্ষিক কার্যকরী পরীক্ষা। VFD এরই ডিসি লিঙ্ক ক্যাপাসিটর এবং কুলিং ফ্যানগুলির জন্য একটি নির্দিষ্ট পরিষেবা জীবন রয়েছে - সাধারণত অপারেটিং অবস্থার উপর নির্ভর করে 5 থেকে 10 বছর - এবং এইগুলি পরিবর্তনযোগ্য উপাদান। সম্পূর্ণ রক্ষণাবেক্ষণ সময়সূচী অপারেশন ম্যানুয়াল নথিভুক্ত করা হয়.

প্রশ্ন 8: ক্যাবিনেট একটি ধুলো বা উচ্চ-তাপমাত্রা পরিবেশে কাজ করতে পারে?

হ্যাঁ। আপনার সাইটের অবস্থার উপর ভিত্তি করে ঘের সুরক্ষা রেটিং এবং তাপ ব্যবস্থাপনা কৌশল নির্বাচন করা হয়। ধুলোময় পরিবেশের জন্য, সূক্ষ্ম-পরিস্রাবণ গ্রহণের ফিল্টার সহ IP55 বা IP65 নির্দিষ্ট করা হয়েছে। 40°C এর উপরে পরিবেষ্টিত তাপমাত্রার জন্য, VFD ডিরেটিং, ক্যাবিনেট এয়ার কন্ডিশনার, বা এয়ার-টু-ওয়াটার হিট এক্সচেঞ্জারগুলি নিরাপদ অভ্যন্তরীণ অবস্থা নিশ্চিত করে। আমরা ইঞ্জিনিয়ারিং পর্বে আপনার সাইটের ডেটা মূল্যায়ন করব এবং উপযুক্ত পরিবেশগত কঠোরকরণের প্রস্তাব করব।

M5 গ্রাহক স্পটলাইট

একটি আঞ্চলিক জল উপযোগ - পাম্প স্টেশন আধুনিকীকরণ প্রোগ্রাম

পটভূমি

দক্ষিণ আমেরিকার একটি আঞ্চলিক জল উপযোগীতা তার বিতরণ নেটওয়ার্ক জুড়ে 60টিরও বেশি বোরহোল এবং বুস্টার পাম্প স্টেশন পরিচালনা করে, যা প্রায় দুই মিলিয়ন জনসংখ্যাকে পরিবেশন করে। অনেক পাম্প স্টেশন কয়েক দশক পুরানো ছিল, প্রবাহ নিয়ন্ত্রণের জন্য থ্রটলিং ভালভ সহ ফিক্সড-স্পিড ডাইরেক্ট-অন-লাইন স্টার্টার ব্যবহার করে। ইউটিলিটি ক্রমবর্ধমান শক্তি খরচ, জলের হাতুড়ি এবং যান্ত্রিক চাপ থেকে ঘন ঘন পাম্প এবং পাইপওয়ার্ক ব্যর্থতা এবং অপ্রচলিত নিয়ন্ত্রণ হার্ডওয়্যারের জন্য প্রতিস্থাপন যন্ত্রাংশ সোর্সিং ক্রমবর্ধমান অসুবিধার সম্মুখীন হয়েছিল।

চ্যালেঞ্জ

ইউটিলিটি একটি পর্যায়ক্রমিক প্রোগ্রামে VFD নিয়ন্ত্রণ সহ তার পাম্প স্টেশনগুলিকে আধুনিকীকরণ করতে নির্বাচিত হয়েছে, প্রথমে 20টি বৃহত্তম স্টেশনকে লক্ষ্য করে। প্রতিটি স্টেশন একটি অনুরূপ প্রোফাইল উপস্থাপন করেছে: দুই থেকে চারটি ডিউটি/স্ট্যান্ডবাই পাম্প সেট (45kW থেকে 200kW), দীর্ঘ মোটর তারের রান (প্রায়শই 150m থেকে ডুবো বোরহোল পাম্পের বেশি), দূরবর্তী স্থানে ধুলোময় আধা-বাইরের পরিবেশ এবং জটিল সিস্টেম রক্ষণাবেক্ষণের জন্য সীমিত অন-সাইট বৈদ্যুতিক সহায়তা।

নির্দিষ্ট সীমাবদ্ধতা অন্তর্ভুক্ত:

●  VFD সলিউশনটি মোটর ওয়াইন্ডিং ইনসুলেশনকে অবনমিত না করে সাবমার্সিবল পাম্পে দীর্ঘ তারের চলার ব্যবস্থা করতে হয়েছিল

●  VFD সার্ভিসিংয়ের সময় জল সরবরাহ বজায় রাখার জন্য একটি ম্যানুয়াল বাইপাস বাধ্যতামূলক ছিল, কারণ অনেক স্টেশনে স্ট্যান্ডবাই পাম্প রিডানডেন্সি ছিল না

●  ব্যয়বহুল সাইট ভিজিট কমাতে দূরবর্তী পর্যবেক্ষণ ক্ষমতা অপরিহার্য ছিল

●  বৈদ্যুতিক ইনস্টলেশনটি ন্যূনতম VFD কমিশনিং অভিজ্ঞতা সহ স্থানীয় ঠিকাদারদের দ্বারা সম্পন্ন করতে হয়েছিল

কেন আমাদের VFD কন্ট্রোল প্যানেল বেছে নিন?

উভয় উপাদান-উৎসিত VFD রেট্রোফিট এবং সমন্বিত VFD কন্ট্রোল প্যানেল মূল্যায়ন করার পরে, ইউটিলিটি ক্যাবিনেট পদ্ধতি নির্বাচন করেছে। সুবিধাগুলি পরিষ্কার ছিল:

●  প্রতিটি ক্যাবিনেট কারখানা-ইঞ্জিনিয়ারযুক্ত আউটপুট সাইন ফিল্টারগুলি নির্দিষ্ট তারের দৈর্ঘ্য এবং মোটর নিরোধক প্রকারের সাথে মেলে, প্রতিফলিত তরঙ্গ ভোল্টেজ স্পাইক থেকে মোটর ওয়াইন্ডিং ক্ষতির ঝুঁকি দূর করে

●  ইন্টিগ্রেটেড ম্যানুয়াল বাইপাস সার্কিট, প্রি-ওয়্যার্ড এবং পরীক্ষিত, ইউটিলিটিকে আস্থা দিয়েছে যে যেকোনো VFD পরিষেবা ইভেন্টের সময় জল সরবরাহ অব্যাহত থাকবে

●  দরজা-মাউন্ট করা এইচএমআই এবং সম্পূর্ণরূপে প্যারামিটারাইজড ভিএফডি পাম্প কার্ভ ডেটা, পিআইডি চাপ নিয়ন্ত্রণ সেটিংস এবং ইউটিলিটির স্ট্যান্ডার্ড সুরক্ষা থ্রেশহোল্ডের সাথে ফ্যাক্টরি-লোড ছিল — স্থানীয় ঠিকাদারদের কেবল মেইন সাপ্লাই, পাম্প মোটর এবং প্রেসার ট্রান্সডুসার সংযোগ করে প্রতিটি ক্যাবিনেটকে কমিশন করতে সক্ষম করে।

●  প্রতিটি ক্যাবিনেটের GPRS/4G রিমোট মনিটরিং মডিউলগুলি অপারেশনাল ডেটা প্রেরণ করে — প্রবাহ, চাপ, শক্তি খরচ, রানের সময়, অ্যালার্মের অবস্থা — সরাসরি ইউটিলিটির কেন্দ্রীয় SCADA প্ল্যাটফর্মে

সূক্ষ্ম-পরিস্রাবণ গ্রহণ এবং সানশেড ক্যানোপি সহ IP55-রেটযুক্ত ঘেরগুলি ধুলোবালি, উন্মুক্ত পাম্প স্টেশন পরিবেশের জন্য উপযুক্ত

স্থাপনা

বিশটি VFD ক্যাবিনেট (45kW থেকে 200kW) তৈরি করা হয়েছিল, প্রতিটিতে একটি আউটপুট সাইন ফিল্টার, ম্যানুয়াল বাইপাস, IP55 এনক্লোজার, GPRS রিমোট টেলিমেট্রি এবং পূর্ব-কনফিগার করা PID চাপ নিয়ন্ত্রণ। ক্যাবিনেটগুলি সম্পূর্ণ, কারখানা-পরীক্ষিত ইউনিট হিসাবে পাঠানো হয়েছিল। স্থানীয় বৈদ্যুতিক ঠিকাদাররা 10 মাসের প্রোগ্রামে ক্রমানুসারে ক্যাবিনেটগুলি ইনস্টল এবং চালু করেছে। প্রথম তিনটি স্টেশনের জন্য ভিডিও লিঙ্কের মাধ্যমে নির্মাতার প্রকৌশলীদের দ্বারা দূরবর্তী কমিশনিং সহায়তা প্রদান করা হয়েছিল; পরবর্তী স্টেশনগুলি স্বতন্ত্রভাবে স্থানীয় দলগুলি দ্বারা প্রমিত ডকুমেন্টেশন ব্যবহার করে কমিশন করা হয়েছিল।

ফলাফল

20টি আধুনিকীকৃত স্টেশন জুড়ে শক্তি খরচ পূর্ববর্তী থ্রোটলিং-ভালভ অপারেশনের তুলনায় গড়ে 32% হ্রাস পেয়েছে, VFD-গুলি পাম্পের গতি সিস্টেমের চাহিদার সাথে সুনির্দিষ্টভাবে মেলে।

পাম্প এবং পাইপওয়ার্ক রক্ষণাবেক্ষণের খরচ উল্লেখযোগ্যভাবে কমে গেছে: ওয়াটার হ্যামার ইভেন্টগুলি বাদ দেওয়া হয়েছিল, এবং পাম্পের ভারবহন এবং সিল লাইফ নরম-স্টার্ট র‌্যাম্পিংয়ের মাধ্যমে প্রসারিত হয়েছিল।

সাইন ফিল্টার স্পেসিফিকেশন যাচাই করে 250m পর্যন্ত তারের সাথে 20টি স্টেশন জুড়ে একটি মোটর নিরোধক ব্যর্থতা ঘটেনি।

ইউটিলিটির কেন্দ্রীয় অপারেশন টিম এখন একটি একক SCADA ড্যাশবোর্ড থেকে সমস্ত 20টি স্টেশন পর্যবেক্ষণ করে, যে কোনও পাম্প ট্রিপ বা চাপের বিচ্যুতির জন্য স্বয়ংক্রিয় SMS অ্যালার্ম গ্রহণ করে — প্রতিক্রিয়াশীল সাইট ভিজিট 60% এর বেশি হ্রাস করে।

প্রথম পর্যায়ের সাফল্যের ফলে ইউটিলিটি প্রোগ্রামটিকে বাকি 40টি পাম্প স্টেশনে প্রসারিত করতে পরিচালিত করেছে, একই VFD ক্যাবিনেট স্পেসিফিকেশনের উপর মানসম্মত করে এবং সমগ্র নেটওয়ার্ক জুড়ে অভিন্ন রক্ষণাবেক্ষণ প্রশিক্ষণ এবং খুচরা যন্ত্রাংশের তালিকা সক্ষম করে।
